Руководство по эксплуатации станка JET MBS-2026DAS 12

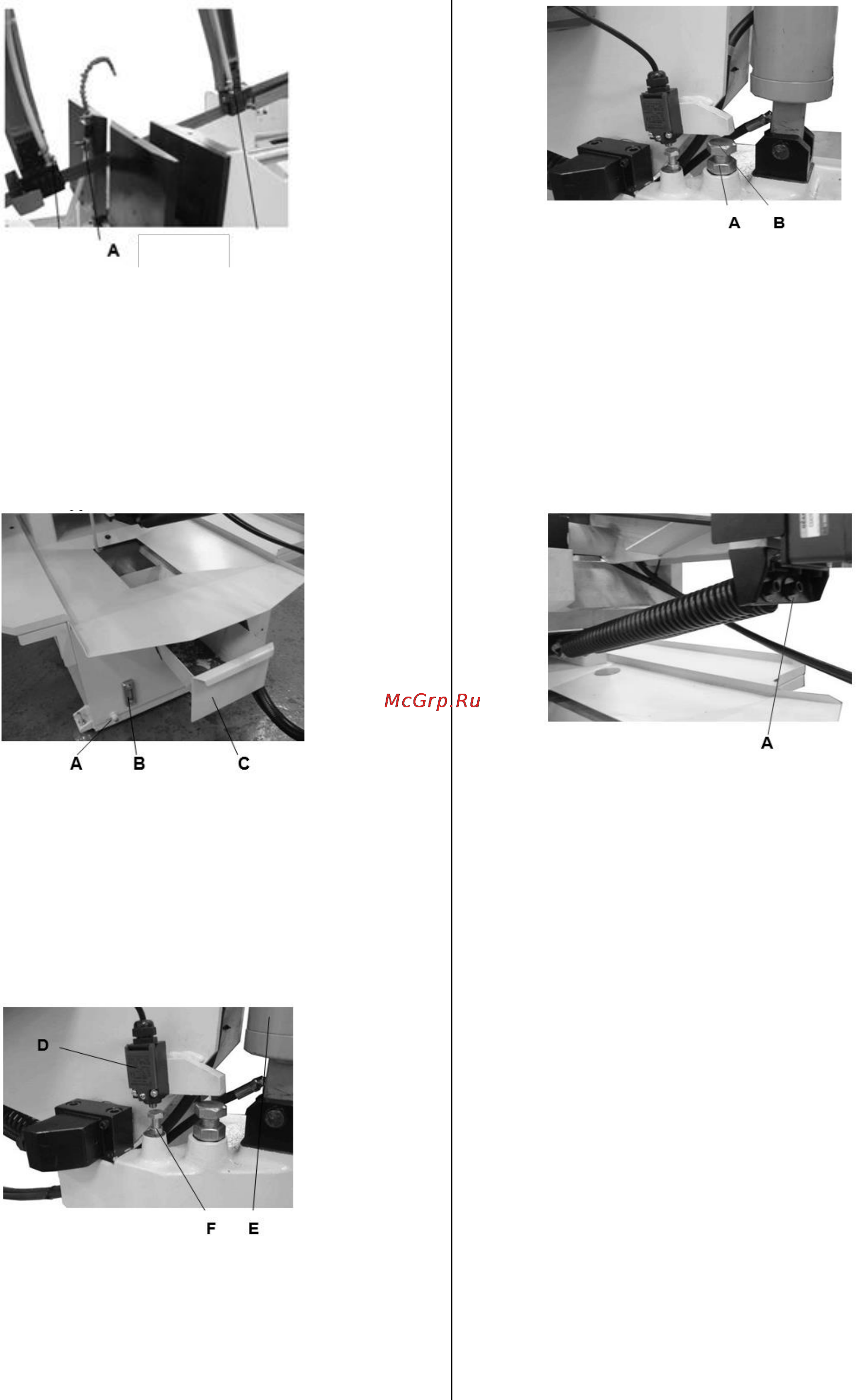

Рис.19

Бак для СОЖ имеет сливное отверстие (Рис. 20, А) и

указатель уровня жидкости (Рис. 20, В). Учтите, что

уровень жидкости не должен превышать

максимальной отметки. Превышение уровня

создает опасность выливания ее из бака на пол.

Станок имеет выдвижной контейнер (Рис. 20, С)

для сбора стружки. В нормальном режиме работы

задвигайте контейнер, чтобы избежать попадания

стружки в бак для СОЖ.

Рис.20

6.9 Регулировка нижней точки рамы

Автоматический концевой выключатель

предназначен для остановки двигателя после

завершения распила. Концевой выключатель (Рис.

20, D) управляется посредством рычага (Рис. 21),

который касается верхней части гидроцилиндра

(Рис. 21, Е), останавливая двигатель и насос подачи

СОЖ.

Рис.21

Если двигатель останавливается до завершения

распила или продолжает работать после того, как

распил завершен, то положение концевого

выключателя (Рис. 21, D) можно отрегулировать

путем ослабления винтов (Рис. 21, F), установив его

выше или ниже

Рис.22

Опускание пильной рамы должно быть

отрегулировано таким образом, чтобы в крайнем

нижнем положении рамы зубья пильного полотна

располагались на 3 мм ниже поверхности стола.

Если необходима регулировка, ослабьте

контргайку (Рис. 22, А) и закручивайте или

выкручивайте стопорный винт (Рис. 22, В) для

надлежащей регулировки. Затем затяните

контргайку (Рис. 22, А).

6.10 Регулировка пружинного компенсатора

Рис.23

Вспомогательная пружина растяжения (Рис. 23)

предназначена для балансировки пильной рамы

при ее опускании с целью достижения наибольшей

эффективности распила. Конструкция пружины

обеспечивает нужную скорость вытягивания.

Необходимо следить, чтобы пружина не ослабла.

Если это произошло, затяните болт (Рис. 23, А).

Расстояние между пружиной и поверхностью

опоры составляет

6.11 Замена приводного ремня

Когда ремень изнашивается и начинает

проскальзывать, его необходимо заменить.

Открутите пять винтов на крышке, откройте ее и

снимите датчик приближения (Рис. 24, А).

Поставьте регулятор скорости на максимум, чтобы

установить ремень. Сначала наденьте ремень на

двигатель, затем на коробку скоростей. Потяните

ремень для проверки плавности хода и

нормального натяжения.
