Руководство по эксплуатации станка JET MBS-1012CNC 10

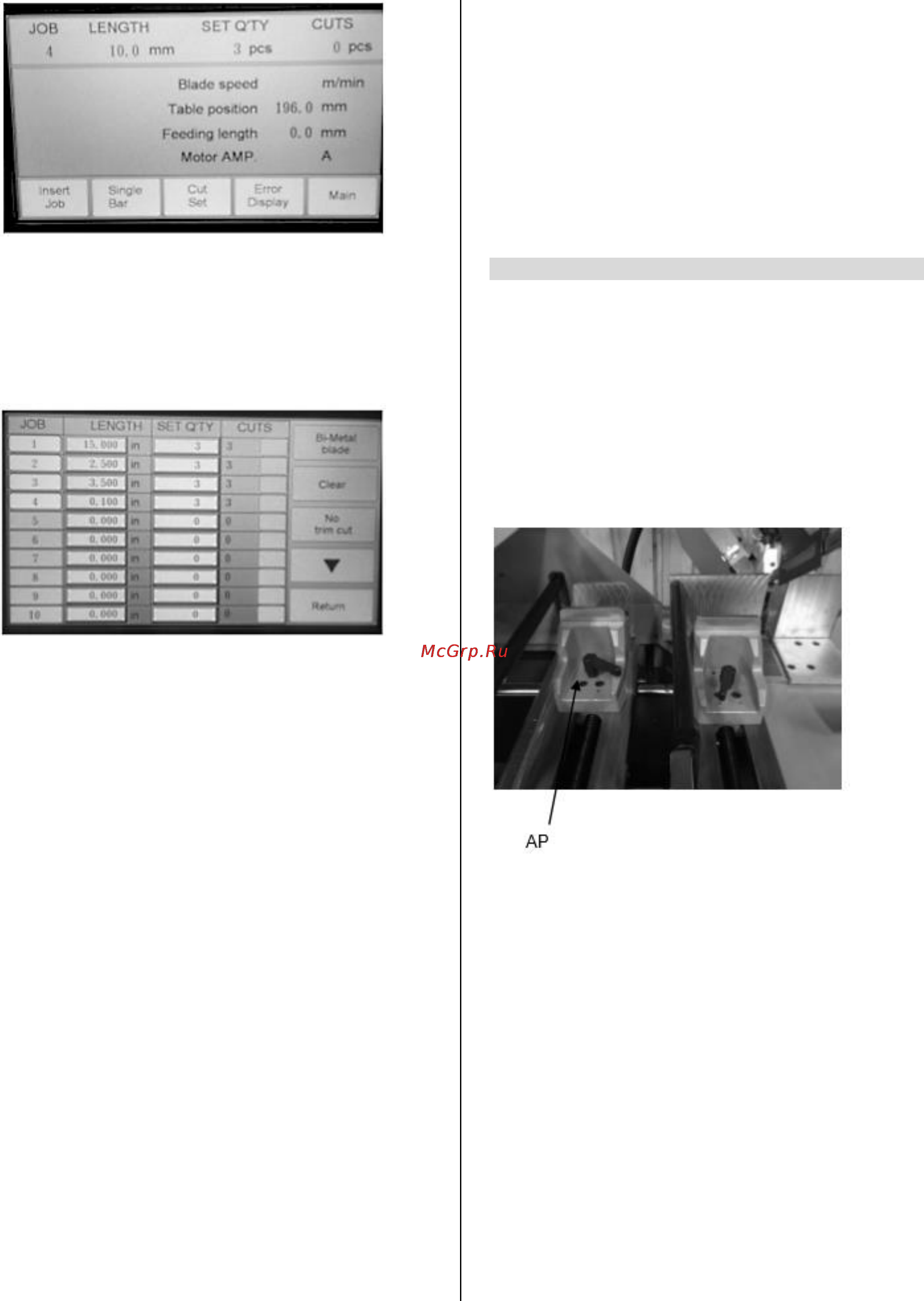

Рис.17

Данный станок позволяет произвести 20 настроек

управляющей программы.

Установите параметры в столбцах «Length»

(«Длина») и «Q’ty» («Количество»), когда в столбце

«JOB» («Операция») соответствующие позиции

подсвечены зеленым цветом (Рис. 18).

Рис.18

Выберите операцию, которую хотите выполнить.

Соответствующая позиция будет подсвечена

желтым цветом.

Выберите пильное полотно.

Выберите тип загрузки материала – одинарная или

пакетная резка.

При нажатии на сенсорной панели кнопки «No trim

cut» («Отмена подрезки торца»), первый рез тоже

будет подсчитан программой

Нажмите «Return», чтобы вернуться на главную

страницу.

Зажмите гидравлические подающие тиски с

помощью переключателя Т (Рис. 13).

Зажмите гидравлические крепежные тиски с

помощью переключателя U (Рис. 13).

Выберите скорость резания с помощью регулятора

АС (Рис. 13).

Нажмите пусковой переключатель S (Рис. 13).

Станок будет производить обработку в

соответствии с установленной и выбранной

управляющей программой.

На сенсорной панели станка будет отображаться

следующая информация (Рис.17):

Скорость пильного полотна

Положение подающего стола

Длина подачи

Ток двигателя

Выберите скорость вертикальной подачи с

помощью регулятора (Рис. 15).

По окончании распила сработает выключатель и

пильная рама поднимется в положение, при

котором расстояние между пильным полотном и

заготовкой будет составлять 20 мм.

В случае возникновения ошибки, детальную

информацию по ней можно узнать, нажав на

кнопку “Error Dysplay” (Рис.17)

6. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ.

6.1 Подающие тиски

Подающие тиски станка могут перемещаться влево

и вправо. Нажмите переключатель R (Рис. 13).

Медленное перемещение осуществляется

посредством короткого нажатия. Для более

быстрого перемещения необходимо удерживать

кнопку переключателя более 2 секунд.

Губки тисков могут быть смещены вперед или

назад (Рис.19). Положение губок на направляющей

фиксируется зажимным винтом АР.

Рис.19

6.2 Направляющие валки

Станок оснащен двумя верхними горизонтальными

валками AQ (Рис. 20). При обработке нескольких

заготовок их необходимо переместить вверх или

вниз до соприкосновения с поверхностью

материала.

Если необходимо обработать заготовку размером

более 100 мм, ролики необходимо снять. Для этого

ослабьте два винта AR (Рис. 20).
