Руководство по эксплуатации станка JET MBS-1012CNC 11

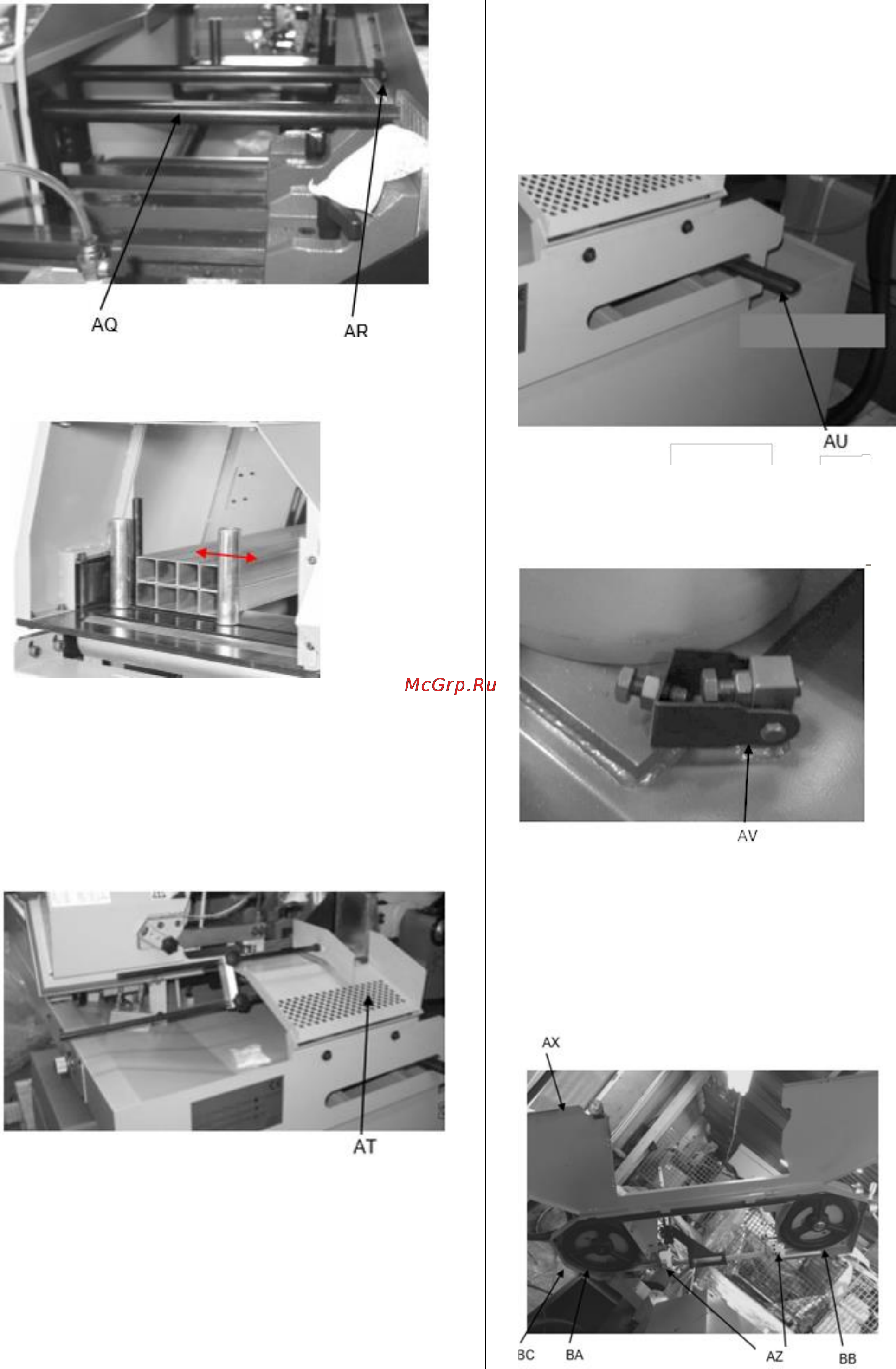

Рис.20

Со стороны загрузки материала станок имеет два

вертикальных валка.

Рис.21

Ослабьте винт с нижней стороны роликов.

Переместите передний ролик вплотную к

обрабатываемому материалу.

6.3 Направляющий щиток

Чтобы задать направление движения отрезанной

заготовке на принимающей части тисков

установлен регулируемый направляющий щиток.

Рис.22

При резании на угол щиток необходимо отвести из

зоны резания.

6.4 Резка под углом

Отрезка под углом от 0° до 60°

В автоматическом режиме станок производит

отрезку под углом от 0° до 45°.

В полуавтоматическом режиме станок производит

отрезку под углом от 0° до 60°.

Потяните ручку AU (Рис. 23), чтобы разблокировать

пильную раму. Установите пильную раму под

нужным углом

Затяните ручку AU (Рис. 23), чтобы зафиксировать

пильную раму.

Рис.23

При выборе угла распила пользуйтесь упорами AV

(рис.24), которые позволяют быстро устанавливать

поворот рамы на угол 45 и 60 градусов.

Рис.24

6.5 Замена пильного полотна

Отключите питание с помощью переключателя Z

(Рис. 13).

Откройте крышку пильного полотна AX (Рис. 25).

Зафиксируйте крышку в верхнем положении с

помощью защелки AY (Рис. 26).
