Руководство по эксплуатации станка JET JTM-949EVS 10
заготовке, расположенной за пределами рабочего
стола впереди или сзади.
5.1 Панель управления
Панель управления расположена на кронштейне с
правой стороны станка. Вид панели и функции
кнопок см. на рис. 4.

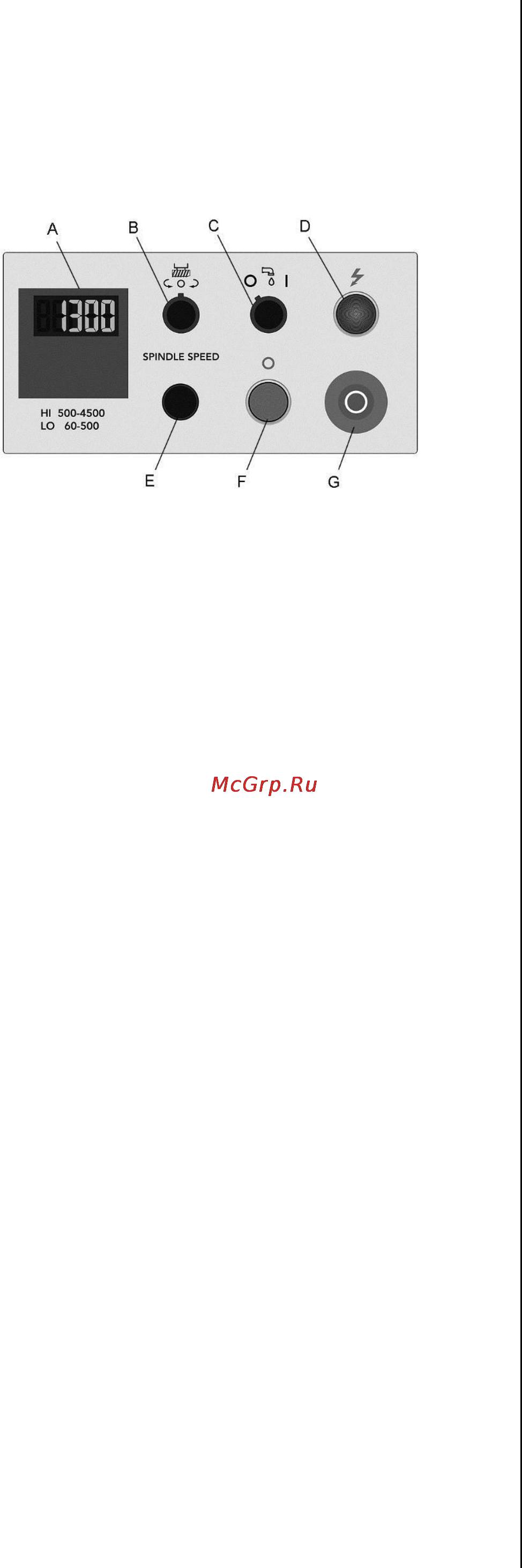

Рис.4
A – Цифровой индикатор числа оборотов в минуту.
B – Переключатель направления вращения
двигателя: Может находится в двух позициях: FWD
(прямое) and REV (реверс). При установке
переключателя в позицию FWD шпиндель
вращается по часовой стрелке. Используйте этот
режим для работы со стандартным инструментом с
правым направлением винтовых канавок.
Режим прямого вращения FWD используется
только при включении коробки скоростей в режим
малых оборотов. При переключении коробки
скоростей в режим высоких оборотов, должен
быть включен реверс двигателя (REV), чтобы
обеспечить правостороннее вращение.
Информация о позициях переключателя
содержится в таблице 2.
Трехфазный двигатель управляется
переключателем. Двигатель может переключаться
с прямого (FWD) на реверсивное (REV) вращение и
обратно во время своей работы. Двигатель меняет
направление вращения после изменения
положения переключателя. Переключение
направления вращения на высоких оборотах
может привести к натяжению зубчатого
приводного ремня, но это не приведет к
повреждению двигателя или коробки скоростей.
C – Переключатель СОЖ: предназначена для
дополнительно насоса подачи СОЖ. Провода
должны быть присоединены к контактам U2, V2 и
W2 на клеммной колодке.
D – Индикатор питания: показывает поступление
напряжения на станок.
E – Переключатель скорости: устанавливает
скорость шпинделя.
F – Переключатель шпинделя: включает вращение
шпинделя.
G – Переключатель аварийной остановки:
Отключает все элементы управления станка. Для
последующего включения станка поверните
переключатель по часовой стрелке и запустите
станок6. Работа по наладке и регулировке
С помощью угломера проверьте дополнительно
правильность установки угла.
