Руководство по эксплуатации станка JET JTM-949EVS 9

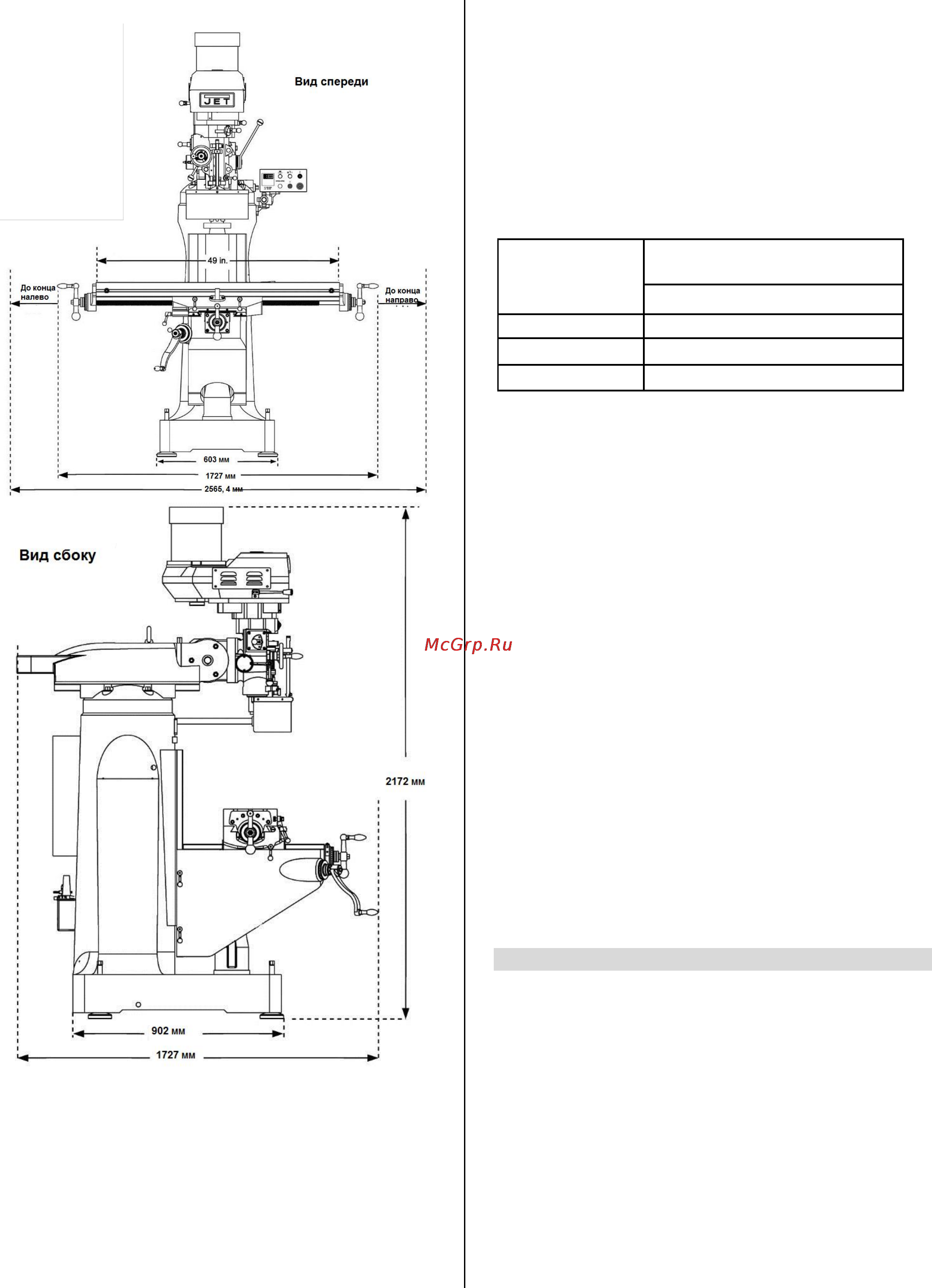

4.2 Габариты станка в сборе
4.3 Электрическое подключение
Все работы, связанные с электроподключением,
должны производиться только
квалифицированными электриками!
Несоблюдение этого требования может привести к
серьезным травмам! Станок должен быть
заземлен для защиты оператора от удара
электрическим током.
Для оборудования, расположенного вдали от
электрической распределительной коробки,
необходимо увеличить сечение проводов, чтобы
обеспечить подачу нужного напряжения на
двигатель.
Чтобы минимизировать потери напряжения и
предотвратить перегревание и сгорание двигателя,
используйте для параллельной цепи или для
удлинителей рекомендованные сечения проводов,
указанные в таблице:
Длина
ответвления
Номер по стандарту AWG
Линия 600 Вольт
0 – 1,5M
No. 14
1,5 – 2M
No. 14
Более 2M
No. 12
Таблица 1
Перед включением станка в сеть убедитесь, что
напряжение в сети соответствует техническим
требованиям станка.
Перед включением станка в сеть убедитесь в том,
что переключатель находится в положении ВЫКЛ.
(OFF).
Проверьте правильность вращения шпинделя в
диапазоне высоких оборотов. Шпиндель должен
вращаться по часовой стрелке, как показано на
передней части станка. Если шпиндель вращается
против часовой стрелки, отсоедините станок от
электросети и поменяйте местами два из трех
силовых вывода.
4.4 Смазка
Не начинайте работу на станке до тех пор, пока не
будет нанесена смазка на все необходимые
участки. Несоблюдение этого требования может
привести к повреждению станка.
Перед началом работы обратитесь к разделу
«Смазка», чтобы убедиться, что смазка станка
произведена правильно и в полной мере.
5. УПРАВЛЕНИЕ СТАНКОМ
Фрезерный станок снабжен системой
автоматической подачи смазки. Убедитесь в том,
что в резервуаре содержится достаточное
количество смазки. Резервуар со смазкой
расположен в задней части станка.
Положение фрезерной головки может быть
отрегулировано для доступа к обрабатываемой
заготовке. Фрезерную головку можно расположить
под углом влево или вправо или под углом вперед
или назад. Фрезерная головка также может
поворачиваться на поворотной башне.
Подвижный хобот может двигаться назад или
вперед, чтобы обеспечить доступ инструмента к
