Руководство по эксплуатации станка JET JTM-949EVS 8

размера и длины должны быть закреплены на

полу.



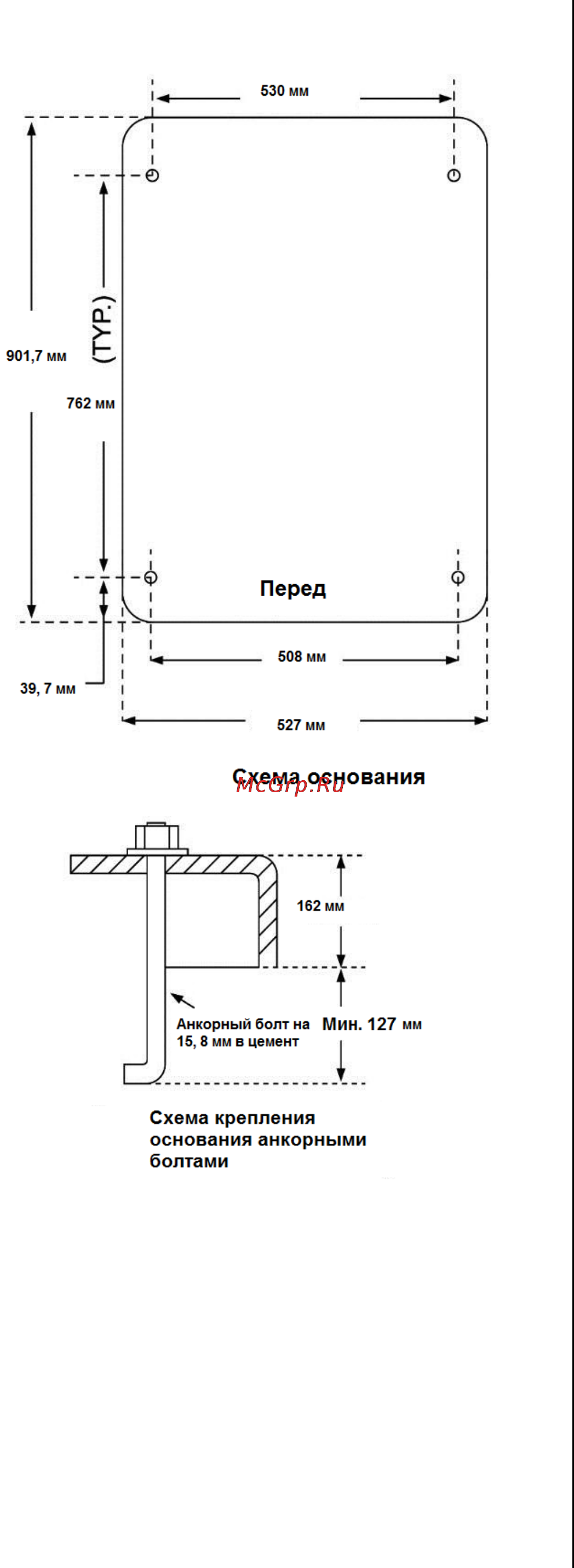

Рис.2

 Примечание: До установки анкеров проверьте

соответствие отверстий основания схеме. При

установке станка оставляйте достаточное место не

только для самого станка, но и для оператора и

персонала, ремонтирующего станок, а также для

заготовок большого размера, которые могут

выступать за край станка.

 Когда станок будет установлен на анкерные болты,

отрегулируйте его уровень с помощью установки

прокладок в углы, где это необходимо. Устройство

измерения уровня необходимо положить на

рабочий стол. Рабочий стол является базовой

поверхностью и должен быть отрегулирован в

ОБОИХ направлениях – продольном и поперечном.

Внимание! Фрезерный станок должен опираться

на все четыре опоры. Несоблюдение этого

требования может привести к смещению станины

и зажиму направляющих стола.

 Когда уровень станка отрегулирован, закрепите

основание станка анкерными болтами.

 ВАЖНО: Перед поднятием фрезерной головки,

прочитайте раздел 10.1, который содержит

рекомендации по подъему и установке фрезерной

головки.

 Отвинтите каждую из четырех шестигранных гаек

(см. А, рис.18) примерно на четверть оборота

против часовой стрелки, чтобы головка могла

поворачиваться.

 Используйте прилагаемый ключ, чтобы повернуть

гайку червяка и поднять головку в верхнее

положение. Нажимайте на двигатель в верхнем

направлении, чтобы помочь червячному

механизму.

 Немного затяните болты на головке, но не

затягивайте слишком сильно.

 С помощью уайт-спирита или другого очищающего

раствора очистите станок от антикоррозионного

покрытия везде, где оно нанесено. Это важно; если

не очистить станок, при движении стола или других

частей станка, антикоррозионное покрытие может

попасть в те части станка, где это не нужно.

 Некоторые из последующих шагов, возможно, уже

сделаны на станке. В таком случае их можно

пропустить. В противном случае, следуйте

дальнейшим рекомендациям. Обратитесь к рис. 3,

чтобы прояснить месторасположение деталей.

 Установите ручки продольной и поперечной

подачи на соответствующие оси, закрепив их с

помощью гаек.

 Удалите антикоррозионное покрытие с приводного

стержня и втулки. Вставьте приводной стержень

вместе с установленной на нем втулкой в центр

шпинделя на через верхнюю часть станка.

 Установите маховик тонкой подачи на ступицу и

нажимайте до тех пор, пока фиксаторы маховика

не совпадут с соответствующими отверстиями в

ступице, и поверхность маховика не сравняется с

поверхностью ступицы.

 Вставьте ручку грубой подачи на ось и закрепите ее

 Распакуйте и очистите ручку консоли. Установите

ее на соответствующую ось.

 Установите резиновые защитные кожухи для

направляющих на передней и задней части стола.
