Руководство по эксплуатации станка JET JTM-1050EVS2 13
Рис.12
Микрометрическая регулировочная гайка
устанавливается на нужное значение глубины и
фиксируется в этом положении с помощью
зажимной гайки. Упор пиноли ограничивает
движение пиноли.
Регулировка хода пиноли производится путем
поворота микрометрической гайки.
5.13 Работа с автоматической подачей
Регулировка Выключения автоматической подачи
устанавливает положение, дойдя до которого, пиноль
отключится при автоматической подаче.
Убедитесь в том, что маховик тонкой ручной
подачи снят со станка. Несоблюдение данного
требования может привести к серьезным травмам.
Переместите регулировочную гайку так, чтобы
шпиндель имел достаточно места для
перемещения.
С помощью Ручки подачи пиноли (J) сместите
пиноль в положение, где подача должна
прекратиться.
Включите Рычаг выключения подачи (D) путем
выдвижения его из головки.
Установите Микрометрическую регулировочную
гайку (H) напротив Упора пиноли (G).
Продолжайте поворачивать Микрометрическую
регулировочную гайку (H) до тех пор, пока Рычаг
выключения подачи (D) не щелкнет.
Затяните Зажимную гайку (I).
Убедитесь в том, что Фиксатор пиноли (K)
расцеплен, повернув против часовой стрелки.
Включите шпиндель
Выберите величину подачи на панели управления.
Установите Рычаг регулировки подачи (B) на
нужную величину подачи в зависимости от
инструмента и материала.
Установите Рычаг подачи пиноли (F) в положение
включен.
Выберите направление подачи с помощью Ручки
направления подачи (C) , установив ее в
положение согласно таблице 3:
Направление
вращения
шпинделя
Направление
подачи
Положение
ручки
CW (по часовой
стрелке)
Вниз
Внутрь
Вверх
Наружу
CCW (против
часовой стрелки)
Вниз
Наружу
Вверх
Внутрь
Табл.3
Включите Рычаг выключения подачи (D), вытянув
его из головки.
Примечание: Так как размеры инструментов,
покрытия, условия охлаждения, материалы могут
изменяться, не существует определенных
рекомендованных значений частоты вращения
шпинделя или значений подачи. Используйте
универсальные заводские инструкции с данными
для фрезерных и сверлильных операций. Или
обратитесь к поставщику инструмента,
охлаждающих систем или материалов для
конкретных рекомендаций.
ВАЖНО: Автоматическая подача может
использоваться для сверления отверстий до 9,5 мм
(низкоуглеродистая сталь). Для сверления
диаметров больше 9,5 мм используйте ручную
подачу.
Предохранительная муфта настроена на заводе-
изготовителе на вертикальную нагрузку на пиноль
до 90, 7 кг, приспособлена для сверл диаметром
до 9,5 мм. Не пытайтесь регулировать давление
муфты.

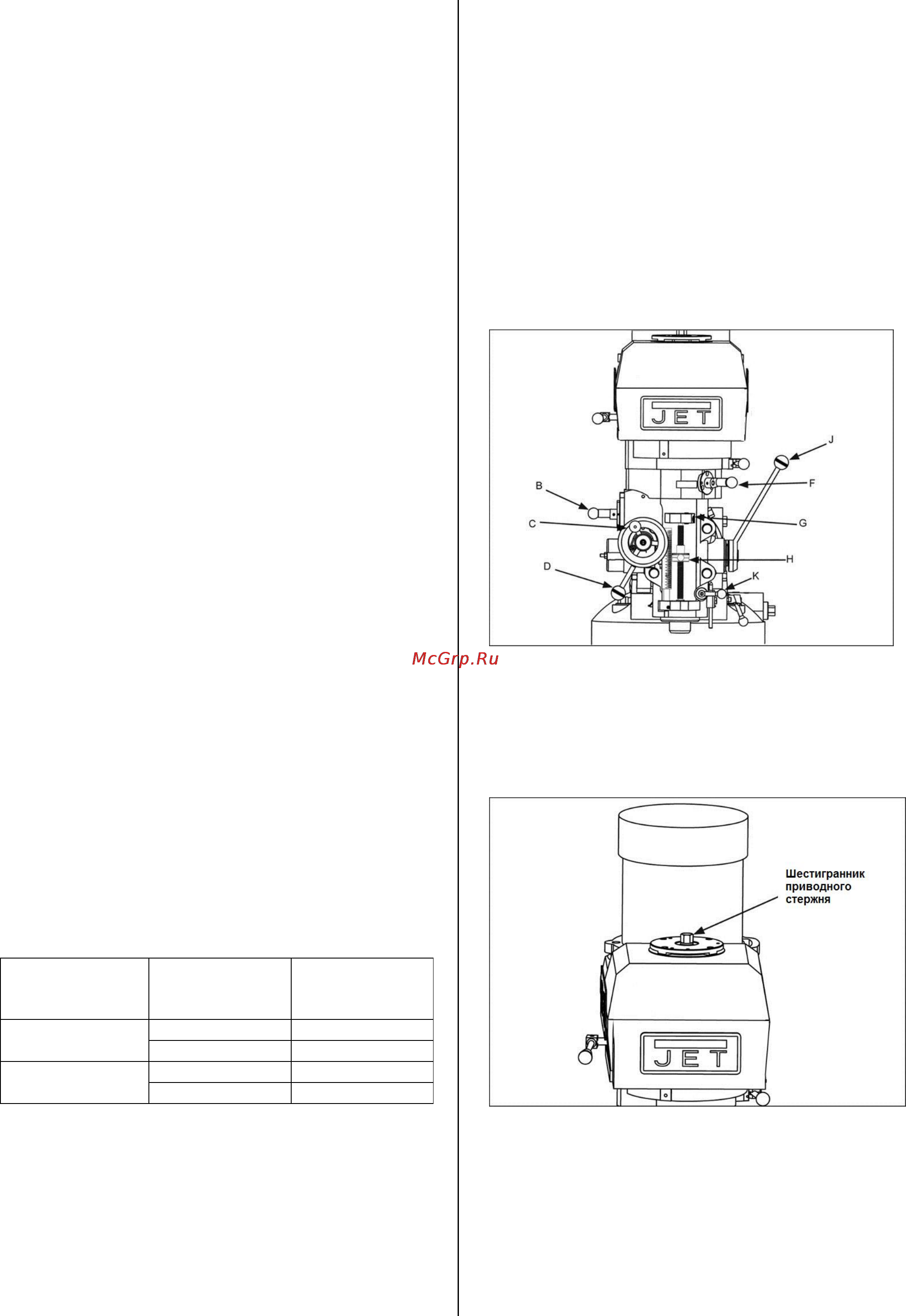

Рис. 13
5.14 Работа с приводным стержнем – смена
инструмента
Ослабьте приводной стержень, повернув его на
два - три оборота (против часовой стрелки)
прилагаемым ключом за шестигранник (Рис. 14).
Рис. 14
Ударьте мягким молотком по верхней части
стержня, чтобы освободить оправку из конуса.
Снимите инструмент с оправки.
Вставьте новый инструмент в оправку.
Затяните приводной стержень прилагаемым
ключом. Поверните стержень. Инструмент готов к
работе.
