Руководство по эксплуатации станка JET JTM-1050EVS2 14
5.15 Зажим заготовки на рабочем столе
На рабочем столе имеется Т-образные пазы
размером 16 мм для закрепления заготовки.
Остановите двигатель, установив переключатель
двигателя в положение STOP.
Расположите заготовку на рабочем столе.
Закрепите заготовку при помощи прижимов Т-
образного паза, стержней и ступенчатых опор, если
это необходимо (Рис.15).

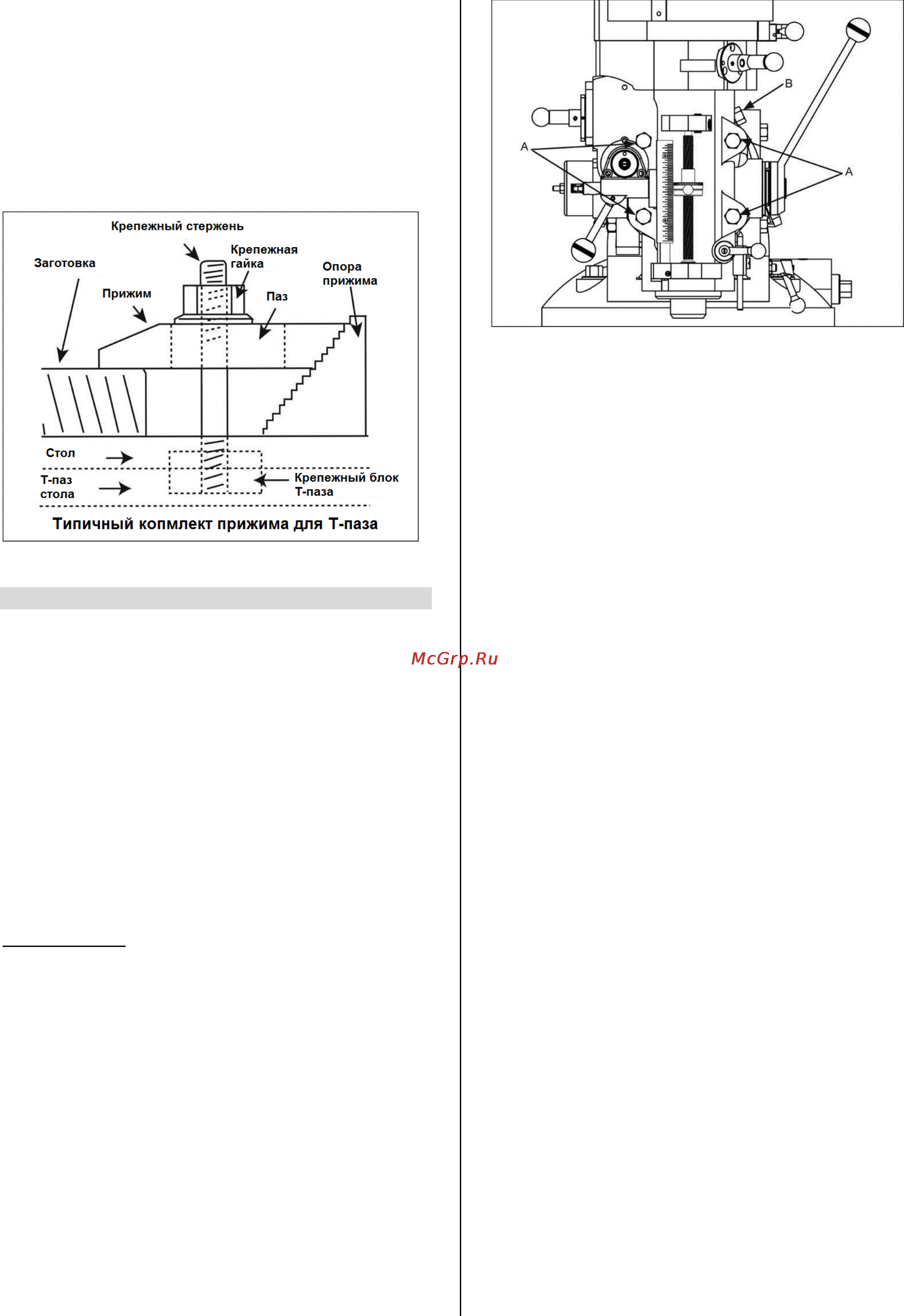

Рис. 15
6. НАЛАДКА И РЕГУЛИРОВКА
6.1 Наклон фрезерной головки влево/вправо
Внимание! Перед перемещением фрезерной
головки, убедитесь в том, что основание станка
надежно прикреплено к полу. При перемещении
фрезерной головки центр тяжести смещается
настолько, что это может привести к
опрокидыванию станка и повлечь серьезные
травмы оператора и повреждение оборудования.
Ослабьте четыре больших шестигранных гайки,
закрепляющих фрезерную головку на переходнике
подвижного хобота станка (см. рис. 16). Достаточно
повернуть гайки на 1/4 оборота, чтобы сдвинуть
головку.
ПРИМЕЧАНИЕ: При повороте фрезерной головки
более чем на 10 градусов придерживайте головку,
чтобы перенести часть веса с латунных червячных
колес на руки. Это значительно увеличит срок
службы червячных колес.
Рис. 16
Поверните накидную гайку (B, Рис. 16) чтобы
наклонить фрезерную головку влево или вправо, в
зависимости от необходимости. Для установки
головки под нужным углом пользуйтесь шкалой,
расположенной на переходнике хобота.
Примечание: Шкалы на переходнике хобота и
головке даны только для ориентации. При работах,
требующих высокой точности, необходимо
пользоваться часовым индикатором, чтобы
контролировать точность положения фрезерной
головки (90° относительно рабочего стола по оси Х
и по оси Y). Учтите, что передняя часть стола
установлена немного выше задней, обычно
примерно на 0,012 мм.
Внимание! При закреплении гаек, затягивайте их в
два этапа, используя перекрестную схему затяжки.
Несоблюдение данного требования может
привести к деформации поверхности переходника
подвижного хобота.
Затяните четыре шестигранные гайки. Производите
затяжку в два этапа, используя
динамометрический гаечный ключ. Применяйте
перекрестную схему затяжки при закреплении
гаек. Момент затяжки изначально должен быть
3,45 кгс*м.
Перед окончательной затяжкой убедитесь в том,
что фрезерная головка перпендикулярна рабочему
столу.
Установите индикатор на оправку и закрепите с
помощью приводного стержня (см. рис. 18).
Переключите шпиндель в нейтральное положение
Установите щуп индикатора на рабочий стол.
Обнулите индикатор.
Поверните шпиндель на 180 градусов (во время
вращения приподнимайте щуп индикатора во
избежание его попадания в Т-образный паз).
Следите за шкалой индикатора. Значение на
индикаторе всегда должно оставаться на нуле.
Если это не так, ослабьте четыре шестигранные
гайки и переустановите фрезерную головку.
Еще раз проверьте перпендикулярность с
