-8-
Длязонтов “Кристалл 50,60”,“Лазурит 60”“Топаз 50,60”.
3.1 Зонтвытяжной 1 шт.
3.2 Фальштрубаверхняя 1 шт.
3.3 Фальштрубанижняя 1 шт.
3.4 Стекловупаковке 1 шт.
3.5 Крепежныеизделия:
шурупы 4х306шт.
дюбельпластмассовый 86шт.
3.6 Упаковка 1 шт.
3.7 Руководствопоэксплуатации 1 шт.
.
.
.
3.4 Кронштейндляверхнейфальштрубы 1 шт.
3.5 Втулкадлястекла 2 шт.
3.6 Стекловупаковке 1 шт.
3.7 Крепежныеизделия:
шурупы 4х306шт.
дюбельпластмассовый 86шт.
винтсамонарезной , х162шт.
винтМ6х302шт.
3.8 Упаковка 1 шт.
3.9 Руководствопоэксплуатации 1 шт.
42
.
.
4.1 Всеработыпомонтажу, ремонту, заменелампидругихэлектрических
деталей, очисткезагрязненныхповерхностей, снятиюсъемныхчастейпроиз-
водитеприизвлеченнойвилкешнураэлектропитанияизрозеткиэлектросети.
4. ЗАПРЕЩАЕТСЯвключатьзонтвсетьснапряжениемичастотой,
несоответствующимиуказаннымвтехническихданных (220В±10%,50Гц±2%).
4. Неприкасайтеськлампамвовремяихвключенногосостоянияи
прилегающимкнимповерхностям. Дажечерезнекотороевремяпослеих
выключенияещеимеетсярискожога.
. Эксплуатируйтевытяжнойзонттолькосустановленнымилампами.
Неисправныелампыследуетсразужезаменять.
4.5 Ежемесячнопроизводитеочисткузагрязненныхповерхностейи
жиропоглощающегоалюминиевогофильтра (раздел 8). Еслиочисткафильтра
непроизводитсявсоответствиисруководствомпоэксплуатации, то
уменьшаетсяпроизводительностьзонтаипоявляетсярисквозникновения
пожара! Никогданеэксплуатируйтезонтбезустановленногофильтра!
4.6 Устанавливайтезонтнадплитойвсоответствиисрис.1или (рис.1А).
4.7 НедопускайтевозникновенияфакельногопламениподзонтомПламя
газовыхконфороквсегдадолжнобытьзакрытопосудой. Сильныйнагрев
пламенемгазовыхконфорокможетповредитьвытяжнойзонт.
4.8 Работыпопоискуиустранениюнеисправностей (кромезаменылампы)
должнывыполнятьсялицом, обученнымправиламработысэлектроустанов
ками. Приповреждениишнурапитанияегоследуетзаменитьаналогичным
шнуром, приобретаемымуизготовителяилиегоагента.
4.9 Зонтпредназначентолькодляудаленияиочисткивоздуха. Оберегайте
егоотстатическихидинамическихнагрузок.
4.10 Приработезонтаврежимевытяжкиодновременносотопительным
оборудованием, котороеиспользуетсясвытяжнымитрубами (отопительные
системы, проточныеводонагревателииликотлы, работающиенагазе, жидком
илитвердомтопливе), необходимообеспечитьподачувоздухавобъеме,
2
3
44
!
-
4ТРЕБОВАНИЯБЕЗОПАСНОСТИ
-13-
РИС.10
ВНИМАНИЕ: взависимостиотвариантамонтажаиспользуйтешурупыи
дюбели, соответствующиетипустены (например: железобетон, гипсокартон
ит.д.). Еслишурупыидюбеливходятвкомплектпоставки, следует
удостоверитьсявтом, чтоониподходятдлятоготипастены, накоторой
долженбытьсмонтированвытяжнойзонт.

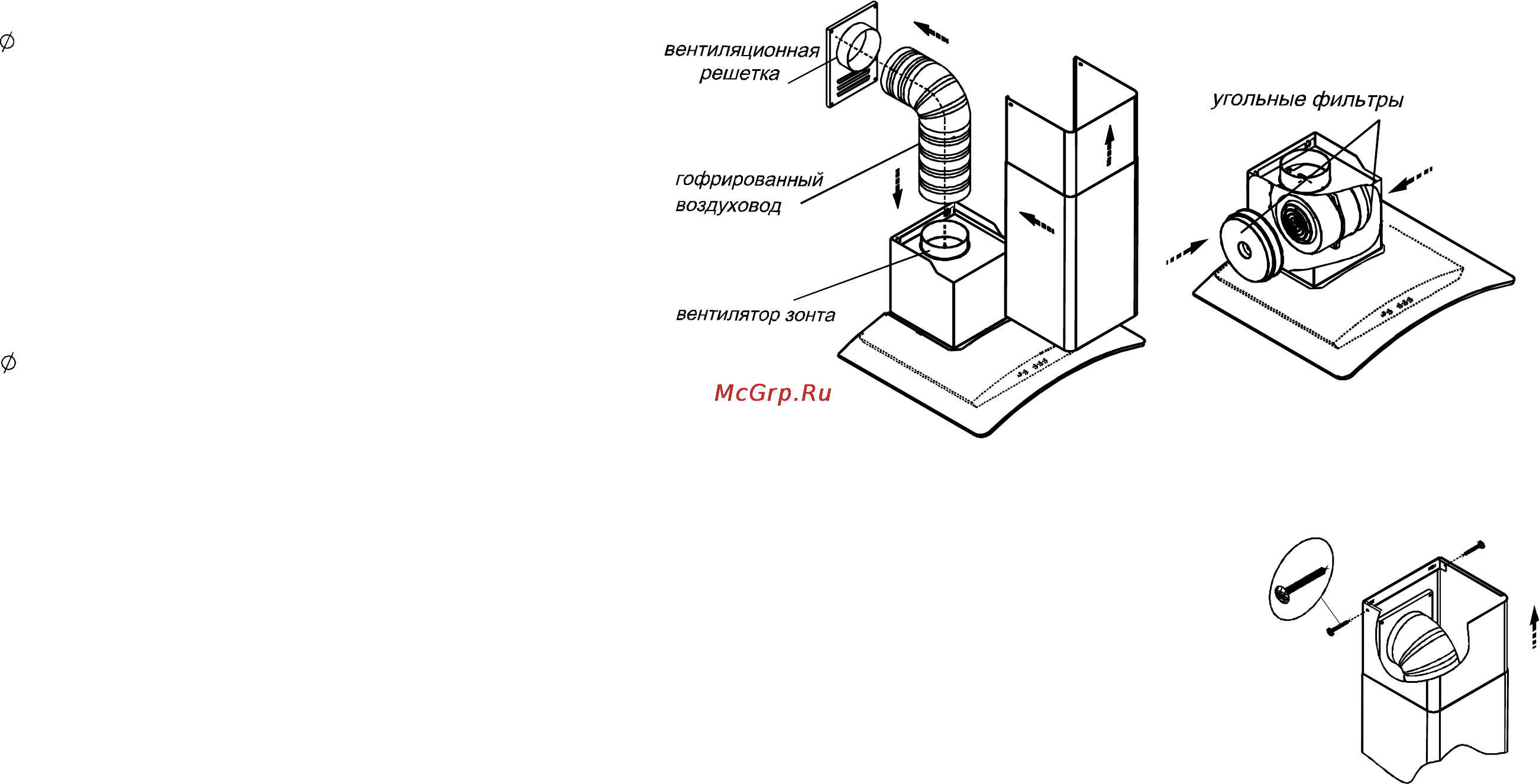

РИС.8
6.5 Взависимостиотрежимаэксплуатациизонтасоединитевентиляторс
вентиляционнойрешеткойполужесткимгофрированнымвоздуховодом (рис.8)
илиустановитенавентилятор (рис.9).угольныефильтры *
6.6
Установитефальштрубы (рис.8).
Выдвиньтеверхнююфальштрубу, оденьтееена
кронштейн (рис.10) изакрепитевинтами
самонарезными (поз.18, рис.2).
Длязонтов “Аметист”,“Аквамарин”,“Алмаз 90”,“Кристалл 90”,“Топаз 90”.
РИС.9
Длязонтов “Кристалл 50,60”,“Лазурит 60”,“Топаз 50,60”.
Установитефальштрубы (рис.8). Выдвиньтеверхнюю
фальштрубуинавесьтееенаввернутыешурупычерез
отверстиетипа “замочнаяскважина”(рис.5).
.7 Длязонтовизнержавеющейстали:
- снимитезащитнуюпленкускорпусаифальштруб;
- будьтеосторожныприустановкефальштруб (рис.8), неповредите
поверхностиизнержавеющейстали. Ихлегкопоцарапать.
6
* угольныефильтрыдлявсех, кромезонтов “Аметист 50,60”,“Кристалл 50,60”,
“Лазурит 60”,“Топаз 50,60”.
