5 УСТРОЙСТВОВЫТЯЖНОГОЗОНТА
Длязонтов “Аметист”,“Аквамарин”,“Алмаз 60/90”,“Кристалл 90”,“Топаз 90”.
достаточномдлясгораниятоплива. Приподачевоздухавнедостаточном
объеме, возникаетопасностьотравлениягазообразнымипродуктамисгорания,
которыевсасываютсяобратновпомещение.
4.11 Врежимевытяжкизагрязненныйвоздухнедолженвыходитьв
вытяжноеотверстие, используемоедляудалениязапаховизприборов,
сжигающихгазилидругиевидытоплива
.
(неприменяюткприборам, которые
тольконаправляютвоздухобратновкомнату)
-12-
РИС.6
РИС.4
РИС.5
6.4 Креплениестекла.
Длязонтов
(рис.6):
- установитеназонтстекло. Вотверстиявставьтевтулки. Прикрепитестеклок
корпусузонтавинтамиМ6х30.
“Аметист”,“Аквамарин”, Алмаз 60/90,“Кристалл-90”,“Топаз-90”
Длязонтов (рис.7):
- снимитефильтр (рис.1), отвернитевинты-барашки;
- установитестеклоизакрепитееговинтами-барашкамичерезпластмассовые
втулки. Установитефильтр.
“Кристалл-50,60”,“Лазурит 60”,“Топаз-50,60”
4
РИС.7
6.2 Креплениекронштейнакстенедля
- установитеназонткомплектиздвухтелескопическихфальштруб. Верхнюю
фальштрубувыдвиньтенанужнуювысоту;
- сделайтеотметкуповерхнемукраюфальштрубыипроведитегоризонтальную
линию. Снимитефальтшрубы;
- приложитекронштейнкстене, какпоказанонарисунке;
- осеваялиниякронштейнадолжнасовпадатьсосевойлиниейзонта, аверхний
крайспроведеннойранеегоризонтальнойлинией;
- обозначьтецентрыкреплениякронштейна, просверлитедваотверстиямм
изабейтедюбели (поз.16, рис.2). Прикрепитекронштейнкстенешурупами .
6.3 Креплениеверхнейфальштрубыдля
(рис.5)
- установитеназонткомплектиздвухтелескопическихфальштруб;
- верхнююфальштрубувыдвиньтенанужнуювысоту;
- разметьтенастенеотверстиядляеекрепления;
- осеваялинияфальштрубдолжнасовпадатьсосевойлиниейзонта;
- снимитефальштрубы;
- просверлитедваотверстия 8 мм, забейтедюбелииввернитевнихшурупы.
зонтов “Аметист”,“Аквамарин”,
“Алмаз 60/90”,“Кристалл 90”,“Топаз 90”(рис.4):
зонтов “Кристалл-50,60”,“Лазурит 60”,
“Топаз-50,60”,:
8
РИС.2

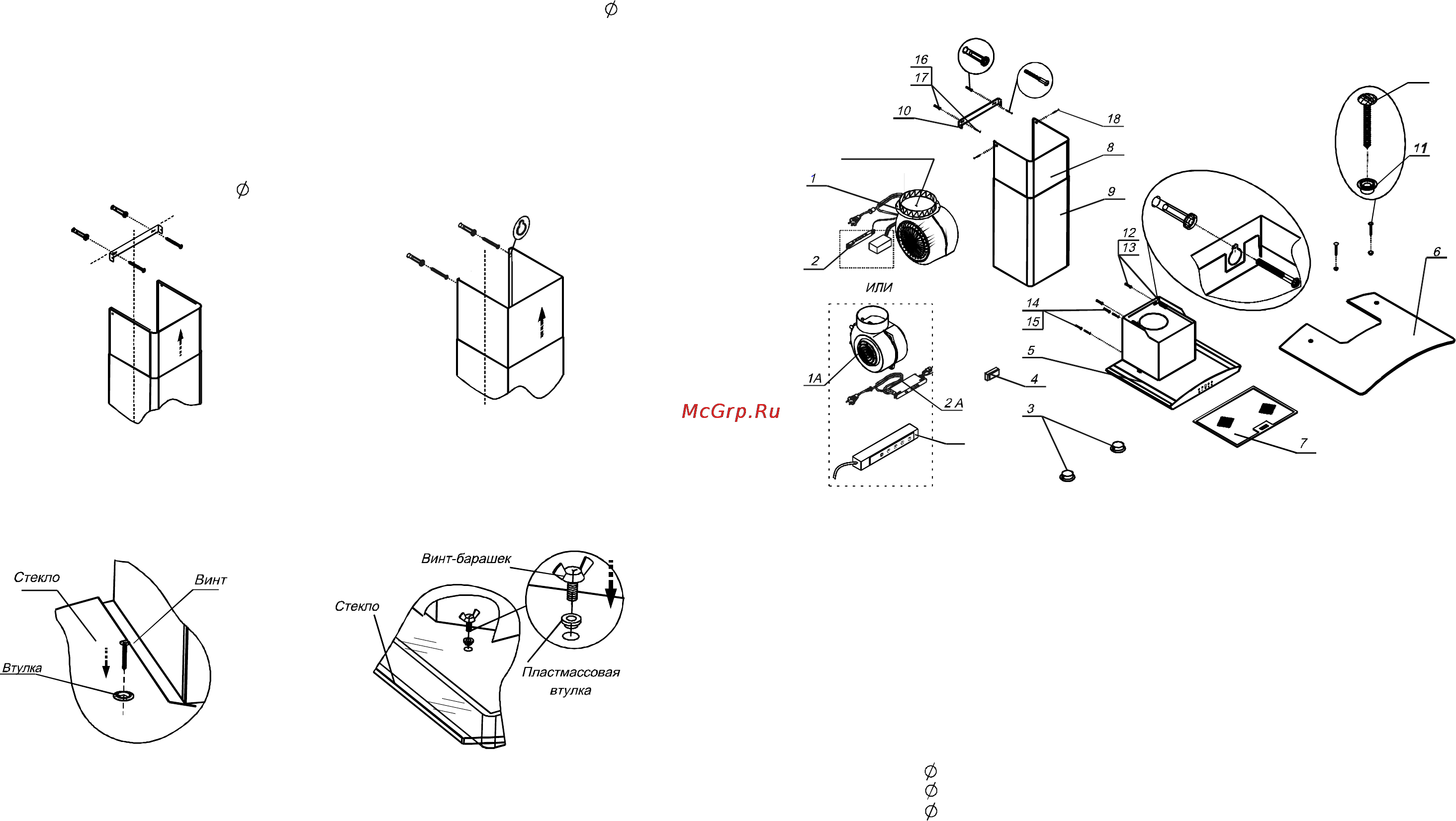

1-Вентилятор.
2-Электронныйпереключательсцифровыминдикаторомскоростивентилятора.
1А - Вентилятор.
2А - Переключателькнопочный.
Б - ПереключательККВ 1
3-
2
Светильникигалогенные.
4-Трансформатор.
5-Корпус.
6-Стекло.
7-Фильтралюминиевый .
8,9-Фальштрубаверхняя, фальштрубанижняя.
10-Кронштейндлякрепленияверхнейфальштрубы.
11-Втулкидлякреплениястекла
12,13-Дюбелиммишурупы 4х30 длякреплениязонтакстене.
14,15-Дюбелиммишурупы 4х30 длядополнительногокреплениязонта.
16,17-Дюбелиммишурупы 4х30 длякреплениякронштейнакстене.
18-Винтсамонарезной 4.2х16 длякрепленияверхнейфальштрубыккронштейну.
19- ВинтМ6х30 длякреплениястеклаккорпусузонта.
8
8
8
19
2Б
возвратный
клапан
