Elikor Оникс 60 белый [3/6] Зонт вытяжной
![Elikor Оникс 60 белый [3/6] Зонт вытяжной](/views2/1040733/page3/bg3.png)
Зонт вытяжной
“Оникс-60”
Обозначение: 3В 5 УХЛ4.2-1000-60-15
--3
Внимание: в зависимости от
варианта монтажа используйте
шурупы и дюбели, соответствующие
типу стены (например: железобетон, гипсокартон
и т. д.). Если шурупы и дюбели входят в комплект
поставки, следует удостовериться в том, что они
подходят для того типа стены, на которой должен
быть смонтирован вытяжной зонт.
7.1 Рекомендуется включать вытяжной зонт перед началом приготовления пищи
и оставлять прибор включенным примерно на 15 минут после завершения
приготовления, чтобы обеспечить удаление загрязненного воздуха.
7.2 Управление вытяжным зонтом производится сенсорным переключателем с
цифровым индикатором скорости вентилятора.
Сенсорный переключатель (рис. ) имеет четыре сенсорные панели управления
и цифровой индикатор, который показывает скорость вентилятора от
“0” - вентилятор выключен и до “4” - максимальная скорость.
9
Панель с обозначением управляет лампами освещения.
При касании этой панели лампы включаются, при повторном касании выключаются.
Панелью с обозначением включается вентилятор, а также уменьшается
скорость до полной остановки.
-
При касании панели увеличивается скорость вентилятора.
1, 2, 3 скорости - продолжительный режим работы вентилятора.
4 скорость - форсированный режим работы.
РИС. 7
7. ПОРЯДОК РАБОТЫ
РИС. 9
РИС. 8

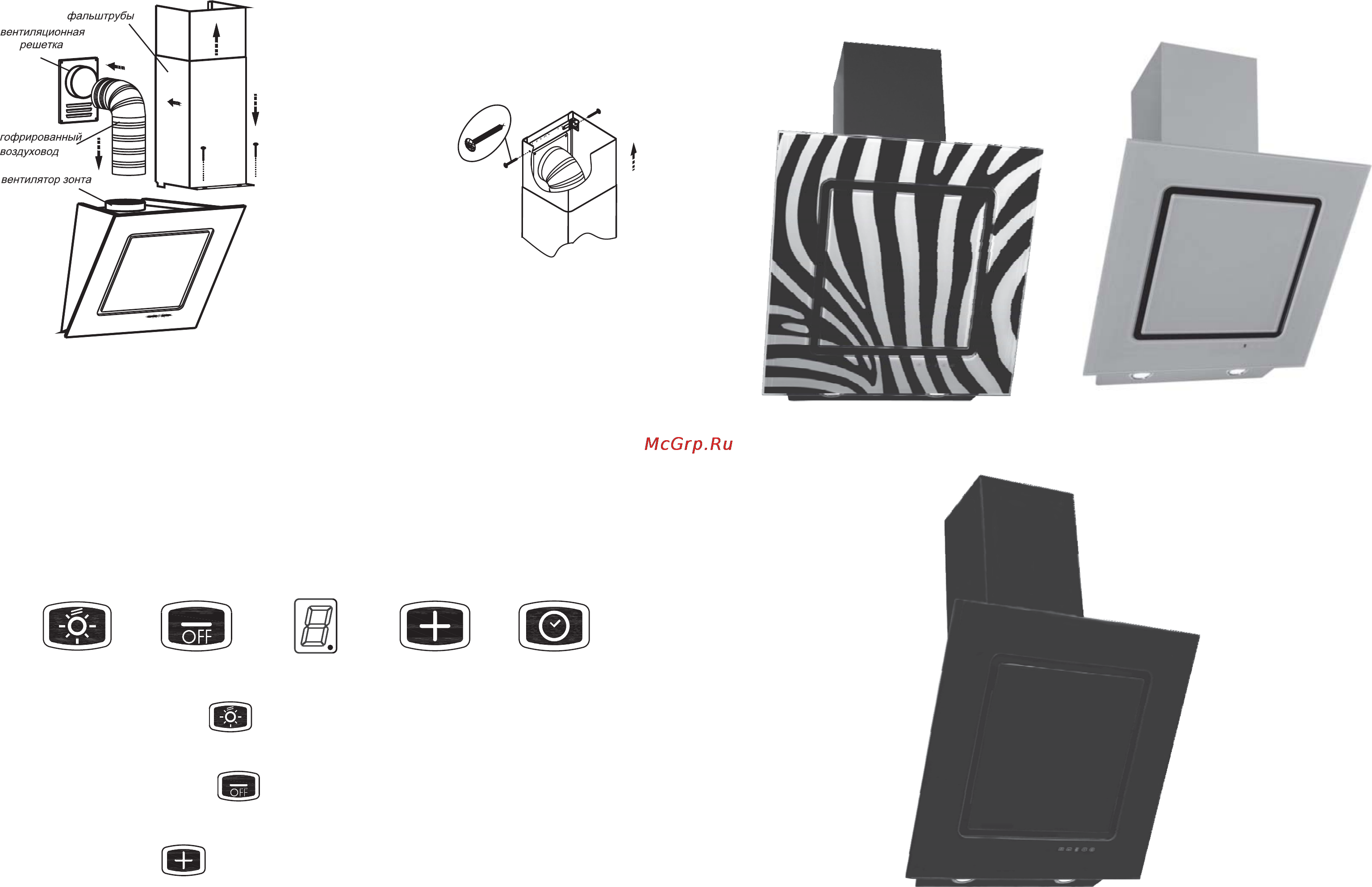

6.4 Установка фальштруб (рис. 7).
На нижней фальштрубе имеются специальные
“ушки”, которые необходимо направить
в пазы, расположенные на верхней панели
зонта. Затем нижнюю фальштрубу
необходимо зафиксировать
двумя самонарезными
винтами 3,5х11мм.
Выдвиньте верхнюю
фальштрубу, навесьте
ее на кронштейн (рис.8) и
закрепите винтами.
--10
“Оникс 60”
Обозначение: 3В 5 УХЛ4.2
Art
-1000-60-15
