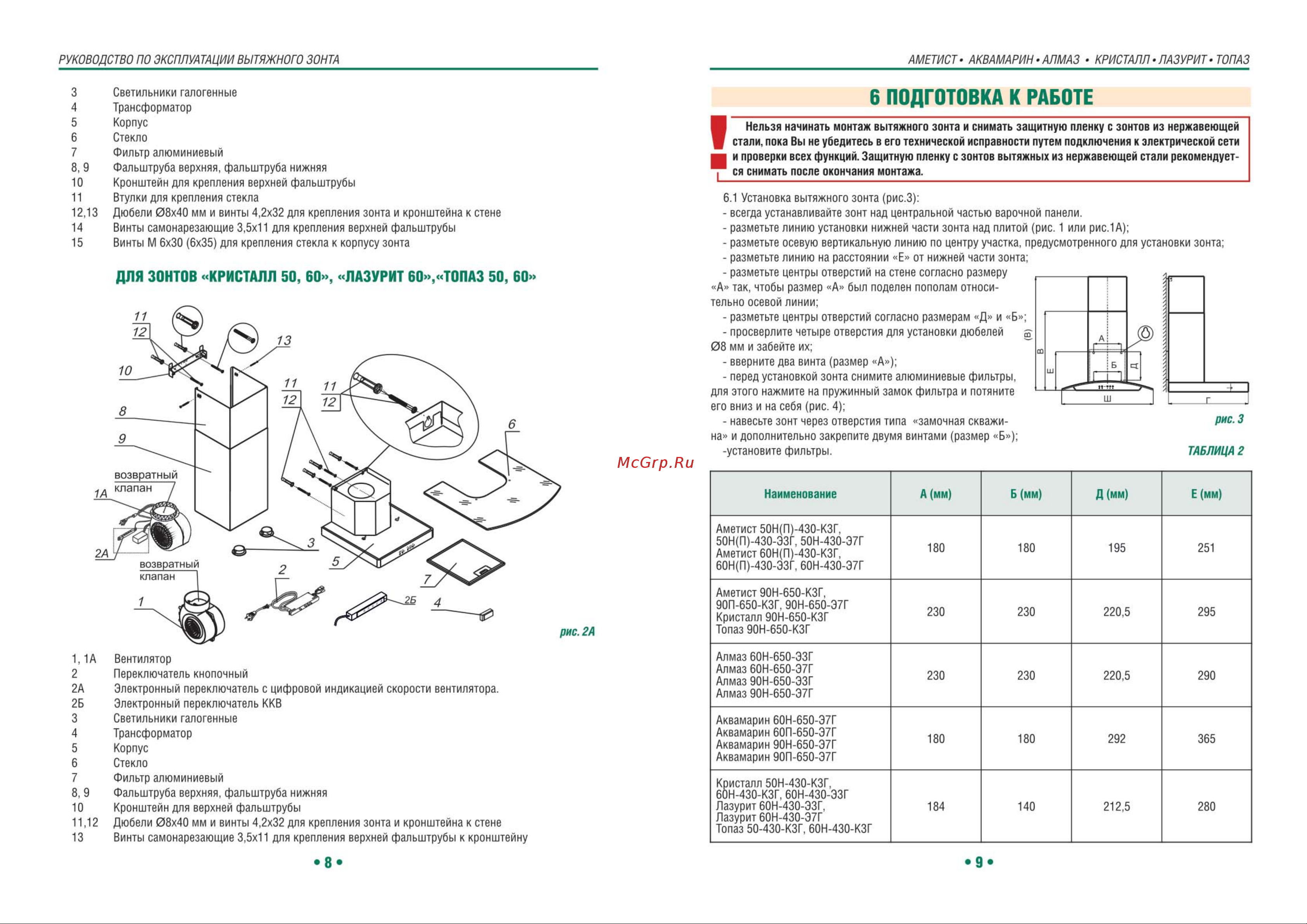

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВЫТЯЖНОГО ЗОНТА 3 Светильники галогенные 4 5 Трансформатор Корпус 6 Стекло 7 8 9 Фильтр алюминиевый Фальштруба верхняя фапьштруба АМЕТИСТ АКВАМАРИН АЛМАЗ КРИСТАЛЛ ЛАЗУРИТ ТОПАЗ 6 ПОДГОТОВКА К РАБОТЕ Нельзя начинать монтаж вытяжного зонта и снимать защитную пленку с зонтов из нержавеющей нижняя 10 Кронштейн для крепления верхней фальштрубы 11 Втулки для крепления стекла 12 13 Дюбели 08x40 мм и винты 4 2x32 для крепления зонта и кронштейна к стене 14 Винты самонарезающие 3 5x11 для крепления верхней фапьштрубы 15 Винты М 6x30 6x35 для крепления стекла к корпусу зонта ДЛЯ ЗОНТОВ КРИСТАЛЛ 50 60 ЛАЗУРИТ 60 ТОПАЗ 50 60 стали пока Вы не убедитесь в его технической исправности путем подключения к электрической сети м и проверки всех функций Защитную пленку с зонтов вытяжных из нержавеющей стали рекомендует ся снимать после окончания монтажа 6 1 Установка вытяжного зонта рис З всегда устанавливайте зонт над центральной частью варочной панели разметьте линию установки нижней части зонта над плитой рис 1 или рис 1 А разметьте осевую вертикальную линию по центру участка предусмотренного для установки зонта разметьте линию на расстоянии Е от нижней части зонта разметьте центры отверстий на стене согласно размеру А так чтобы размер А был поделен пополам относи тельно осевой линии разметьте центры отверстий согласно размерам Д и Б просверлите четыре отверстия для установки дюбелей 08 мм и забейте их вверните два винта размер А перед установкой зонта снимите алюминиевые фильтры для этого нажмите на пружинный замок фильтра и потяните его вниз и на себя рис 4 навесьте зонт через отверстия типа замочная скважи на и дополнительно закрепите двумя винтами размер Б установите фильтры Наименование 1 1А 2 2А 2Б 3 4 Вентилятор Переключатель кнопочный Электронный переключатель с цифровой индикацией скорости вентилятора Электронный переключатель ККВ Светильники галогенные Трансформатор 5 Корпус 6 Стекло 7 Фильтр алюминиевый 8 9 Фальштруба верхняя фальштруба нижняя 10 Кронштейн для верхней фальштрубы 11 12 Дюбели 08x40 мм и винты 4 2x32 для крепления зонта и кронштейна к стене 13 Винты самонарезающие 3 5x11 для крепления верхней фальштрубы к кронштейну 8 ТАБЛИЦА 2 А мм Б мм Аметист 50Н П 430 КЗГ 50Н П 430 ЭЗГ 50Н 430 Э7Г Аметист 60Н П 430 КЗГ 60Н П 430 ЭЗГ 60Н 430 Э7Г 180 180 195 251 Аметист 90Н 650 КЗГ 90П 650 КЗГ 90Н 650 Э7Г Кристалл 90Н 650 КЗГ Топаз 90Н 650 КЗГ 230 230 220 5 295 Алмаз 60Н 650 ЭЗГ Алмаз 60Н 650 Э7Г Алмаз 90Н 650 ЭЗГ Алмаз 90Н 650 Э7Г 230 230 220 5 290 Аквамарин 60Н 650 Э7Г Аквамарин 60П 650 Э7Г Аквамарин 90Н 650 Э7Г Аквамарин ЭОП 650 Э7Г 180 180 292 365 Кристалл 50Н 430 КЗГ 60Н 430 КЗГ 60Н 430 ЭЗГ Лазурит 60Н 430 ЭЗГ Лазурит 60Н 430 Э7Г Топаз 50 430 КЗГ 60Н 430 КЗГ 184 140 212 5 280 9 Д мм Е мм
