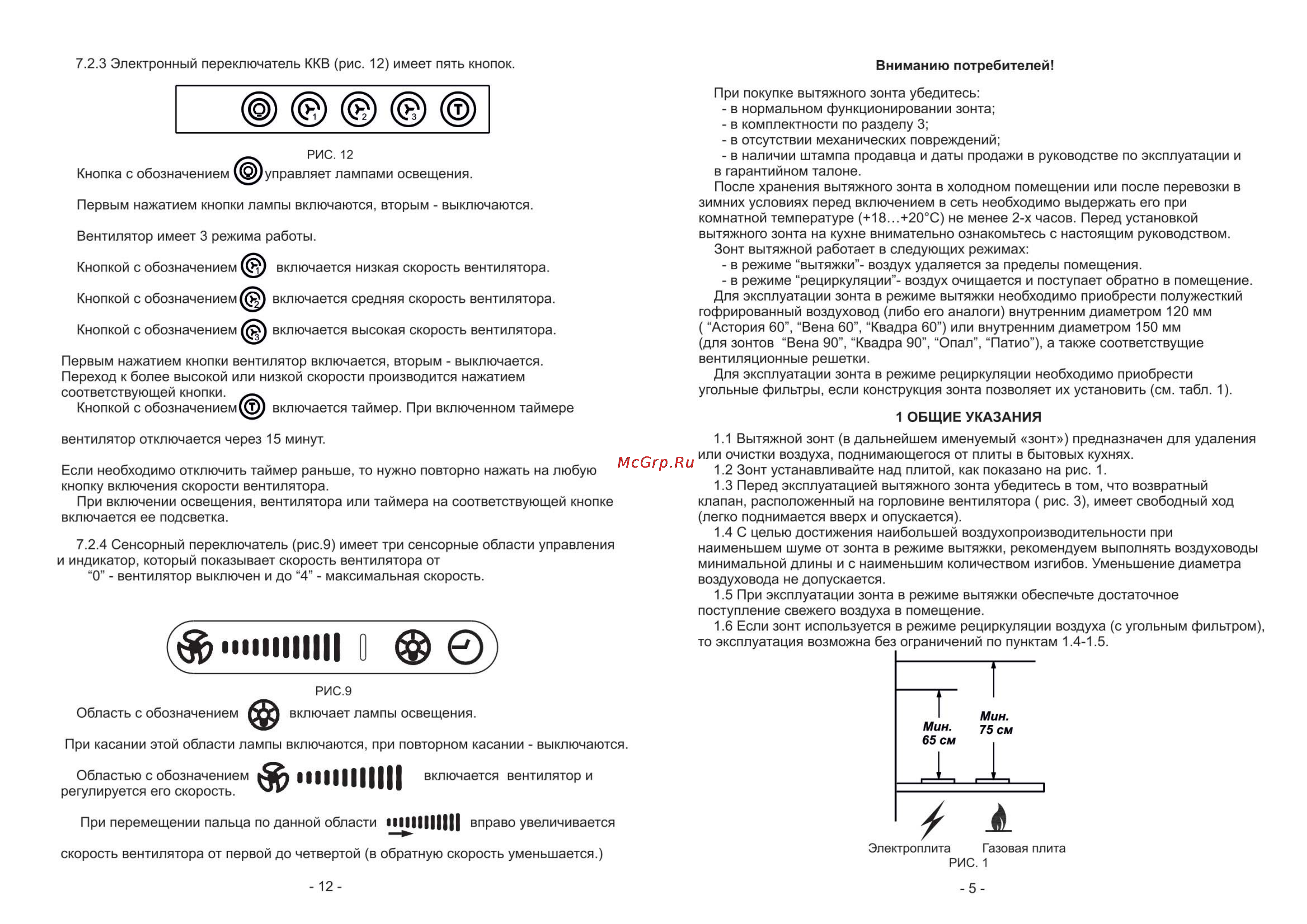

7 2 3 Электронный переключатель ККВ рис 12 имеет пять кнопок Кнопка с обозначением РИС 12 управляет лампами освещения Первым нажатием кнопки лампы включаются вторым выключаются Вентилятор имеет 3 режима работы Кнопкой с обозначением включается низкая скорость вентилятора Кнопкой с обозначением включается средняя скорость вентилятора Кнопкой с обозначением включается высокая скорость вентилятора Первым нажатием кнопки вентилятор включается вторым выключается Переход к более высокой или низкой скорости производится нажатием соответствующей кнопки Кнопкой с обозначением включается таймер При включенном таймере вентилятор отключается через 15 минут Если необходимо отключить таймер раньше то нужно повторно нажать на любую кнопку включения скорости вентилятора При включении освещения вентилятора или таймера на соответствующей кнопке включается ее подсветка 7 2 4 Сенсорный переключатель рис 9 имеет три сенсорные области управления и индикатор который показывает скорость вентилятора от О вентилятор выключен и до 4 максимальная скорость iiiiilllll 0 Q Вниманию потребителей При покупке вытяжного зонта убедитесь в нормальном функционировании зонта в комплектности по разделу 3 в отсутствии механических повреждений в наличии штампа продавца и даты продажи в руководстве по эксплуатации и в гарантийном талоне После хранения вытяжного зонта в холодном помещении или после перевозки в зимних условиях перед включением в сеть необходимо выдержать его при комнатной температуре 18 20 С не менее 2 х часов Перед установкой вытяжного зонта на кухне внимательно ознакомьтесь с настоящим руководством Зонт вытяжной работает в следующих режимах в режиме вытяжки воздух удаляется за пределы помещения в режиме рециркуляции воздух очищается и поступает обратно в помещение Для эксплуатации зонта в режиме вытяжки необходимо приобрести полужесткий гофрированный воздуховод либо его аналоги внутренним диаметром 120 мм Астория 60 Вена 60 Квадра 60 или внутренним диаметром 150 мм для зонтов Вена 90 Квадра 90 Опал Патио а также соответствущие вентиляционные решетки Для эксплуатации зонта в режиме рециркуляции необходимо приобрести угольные фильтры если конструкция зонта позволяет их установить см табл 1 1 ОБЩИЕ УКАЗАНИЯ 1 1 Вытяжной зонт в дальнейшем именуемый зонт предназначен для удаления или очистки воздуха поднимающегося от плиты в бытовых кухнях 1 2 Зонт устанавливайте над плитой как показано на рис 1 1 3 Перед эксплуатацией вытяжного зонта убедитесь в том что возвратный клапан расположенный на горловине вентилятора рис 3 имеет свободный ход легко поднимается вверх и опускается 1 4 С целью достижения наибольшей воздухопроизводительности при наименьшем шуме от зонта в режиме вытяжки рекомендуем выполнять воздуховоды минимальной длины и с наименьшим количеством изгибов Уменьшение диаметра воздуховода не допускается 1 5 При эксплуатации зонта в режиме вытяжки обеспечьте достаточное поступление свежего воздуха в помещение 1 6 Если зонт используется в режиме рециркуляции воздуха с угольным фильтром то эксплуатация возможна без ограничений по пунктам 1 4 1 5 РИС 9 Область с обозначением включает лампы освещения При касании этой области лампы включаются при повторном касании выключаются Областью с обозначением регулируется его скорость лю 1 111111111 включается вентилятор и При перемещении пальца по данной области шпини вправо увеличивается скорость вентилятора от первой до четвертой в обратную скорость уменьшается 12 РИС 1 5
