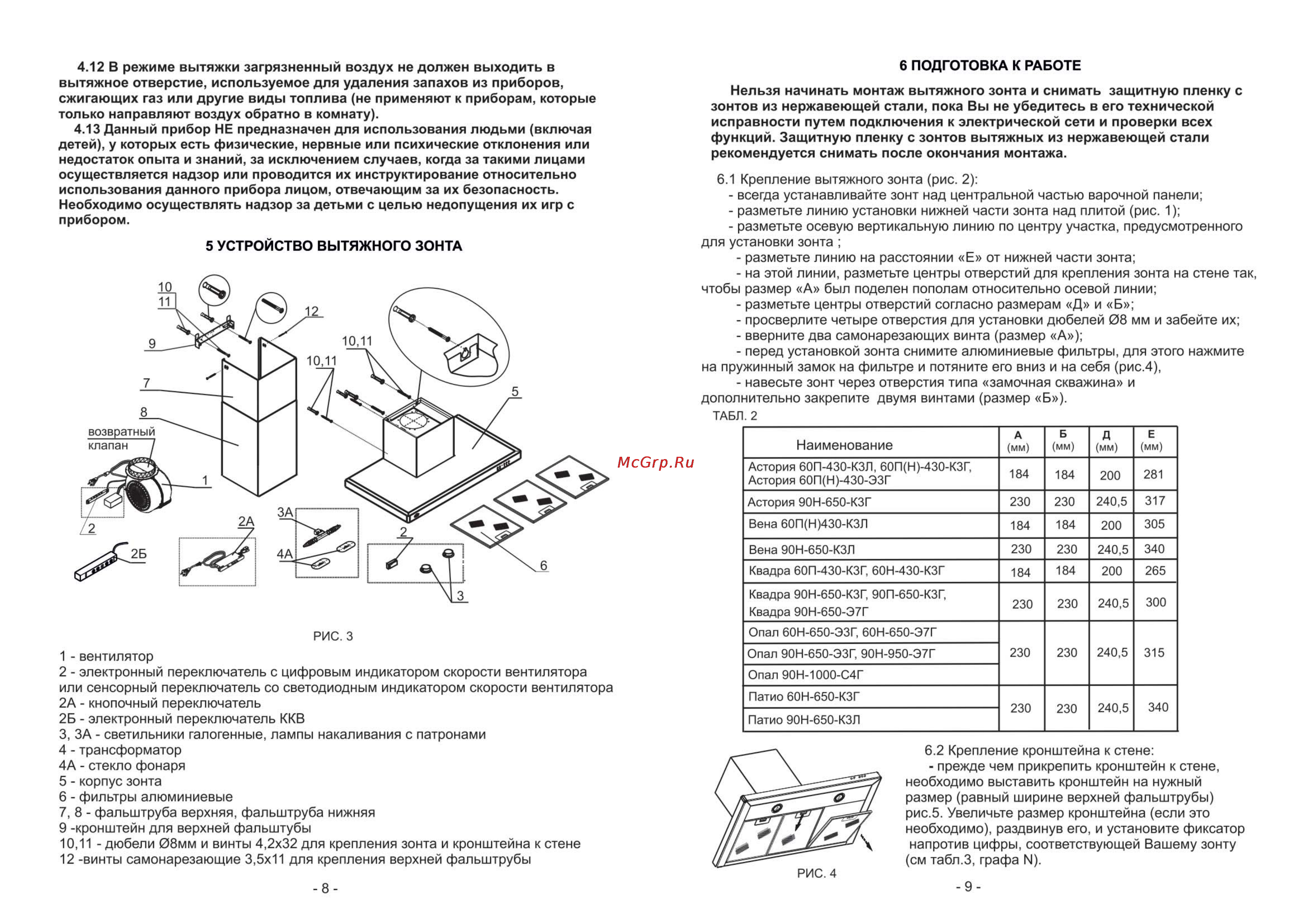

4 12 В режиме вытяжки загрязненный воздух не должен выходить в вытяжное отверстие используемое для удаления запахов из приборов сжигающих газ или другие виды топлива не применяют к приборам которые только направляют воздух обратно в комнату 4 13 Данный прибор НЕ предназначен для использования людьми включая детей у которых есть физические нервные или психические отклонения или недостаток опыта и знаний за исключением случаев когда за такими лицами осуществляется надзор или проводится их инструктирование относительно использования данного прибора лицом отвечающим за их безопасность Необходимо осуществлять надзор за детьми с целью недопущения их игр с прибором 5 УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА 6 ПОДГОТОВКА К РАБОТЕ Нельзя начинать монтаж вытяжного зонта и снимать защитную пленку с зонтов из нержавеющей стали пока Вы не убедитесь в его технической исправности путем подключения к электрической сети и проверки всех функций Защитную пленку с зонтов вытяжных из нержавеющей стали рекомендуется снимать после окончания монтажа 6 1 Крепление вытяжного зонта рис 2 всегда устанавливайте зонт над центральной частью варочной панели разметьте линию установки нижней части зонта над плитой рис 1 разметьте осевую вертикальную линию по центру участка предусмотренного для установки зонта разметьте линию на расстоянии Е от нижней части зонта на этой линии разметьте центры отверстий для крепления зонта на стене так чтобы размер А был поделен пополам относительно осевой линии разметьте центры отверстий согласно размерам Д и Б просверлите четыре отверстия для установки дюбелей 08 мм и забейте их вверните два самонарезающих винта размер А перед установкой зонта снимите алюминиевые фильтры для этого нажмите на пружинный замок на фильтре и потяните его вниз и на себя рис 4 навесьте зонт через отверстия типа замочная скважина и дополнительно закрепите двумя винтами размер Б ТАБЛ 2 А Наименование мм Б мм мм Е мм Астория 60П 430 КЗЛ 60П Н 430 КЗГ Астория 60П Н 430 ЭЗГ 184 184 200 281 Астория 90Н 650 КЗГ 230 230 240 5 317 Вена 60П Н 430 КЗЛ 184 184 200 305 Вена 90Н 650 КЗЛ 230 230 240 5 340 Квадра 60П 430 КЗГ 60Н 430 КЗГ 184 184 200 265 230 230 240 5 300 230 230 240 5 230 230 240 5 Квадра 90Н 650 КЗГ 90П 650 КЗГ Квадра 90Н 650 Э7Г РИС 3 1 вентилятор 2 электронный переключатель с цифровым индикатором скорости вентилятора или сенсорный переключатель со светодиодным индикатором скорости вентилятора 2А кнопочный переключатель 2Б электронный переключатель ККВ 3 ЗА светильники галогенные лампы накаливания с патронами 4 трансформатор 4А стекло фонаря 5 корпус зонта 6 фильтры алюминиевые 7 8 фальштруба верхняя фальштруба нижняя 9 кронштейн для верхней фальштубы 10 11 дюбели 08мм и винты 4 2x32 для крепления зонта и кронштейна к стене 12 винты самонарезающие 3 5x11 для крепления верхней фальштрубы Опал 60Н 650 ЭЗГ 60Н 650 Э7Г Опал 90Н 650 ЭЗГ 90Н 950 Э7Г 315 Опал 90Н 1000 С4Г Патио 60Н 650 КЗГ 340 Патио 90Н 650 КЗЛ 6 2 Крепление кронштейна к стене прежде чем прикрепить кронштейн к стене необходимо выставить кронштейн на нужный размер равный ширине верхней фальштрубы рис 5 Увеличьте размер кронштейна если это необходимо раздвинув его и установите фиксатор напротив цифры соответствующей Вашему зонту см табл 3 графа М РИС 4 8 Д 9
