инструкция по эксплуатации станка JET модели JPSG-0618H
14
(1) Масса станка составляет 820 кг
(2) Грузоподъемность погрузчика должна
превышать вес перемещаемого груза.

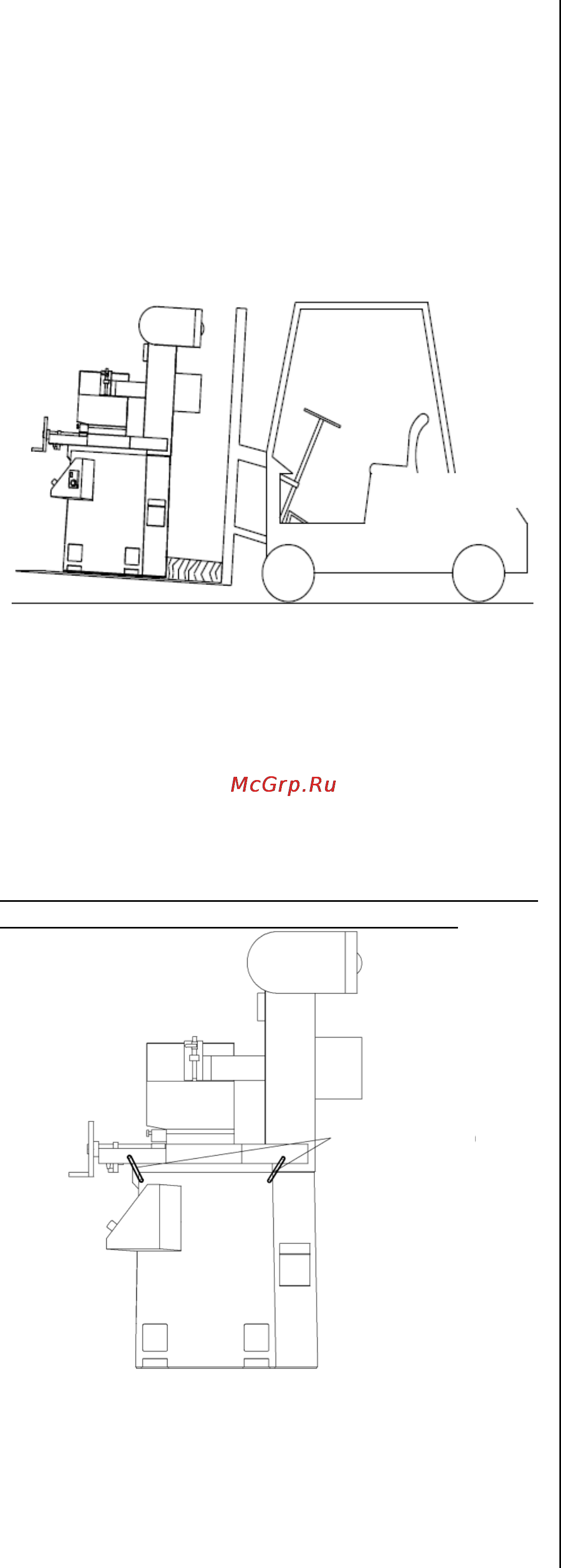

(3) Способ транспортировки показан на
Рис.4.2.2, длина вил погрузчика должна быть
достаточной, чтобы они проходили по всей дли-
не станка
(4) Перепроверьте еще раз все крепления и
фиксаторы, смотри Рис.4.3.
(5) Оператор погрузчика должен иметь соответ-
ствующую квалифицикацию и допуск к работам.
Рис.4.2.2
4.3 Фиксаторы станка
Перед любым перемещением станка, необходи-
мо зафиксировать его подвижные части, это по-
зволит избежать смещения центра тяжести стан-
ка и перемещения рабочего стола.
На Рис.4.3 показано место установки 3х
фиксирующих винтов - M8х1,25P.
Сохраняйте фиксаторы, для возможного исполь-
зования в будущем при транспортировке!
Рис.4.3
4.4 Установка станка.
4.4.1 Окружающая среда для установки.
Окружающая среда в месте установки может
оказать существенное влияние на точность ра-
боты станка. Т.к. задача плоскошлифовального
станка выполнять обработку деталей с высокой
точностью, необходимо быть внимательным к
условиям, в которых будет работать станок.
Основными причинами влияющими на точность
работы являются: вибрация и значения
температуры. Если необходимо получить точ-
ность обработки, мы рекомендуем поддерживать
температуру 20˚С±2˚С.
4.4.2 Установка
Установите станок на подготовленный
фундамент или покрытие, способное
выдерживать нагрузку более 2 тонны на м
2
,
см.Рис.3.2. С помощью молотка установите
регулировочные вырывнивающие блоки, и
убедитесь, что они надежно поддерживают
станок.
4.5 Выравнивание станка по высоте.
Необходимо выполнять эту операцию очень
аккуратно и точно, т.к. первая установка
повлияет на точность и долговечность работы
станка, а также на точность обрабатываемых
деталей.
Необходимая точность применяемого для этой
регулировки уровня должна быть не менее
0,02/1000 мм. Ниже описана
последовательность регулировки:
(1): На Рис.4.5 показана схема проверки.
Убедитесь, что стол станка находится в среднем
положении. Поместите точный уровень на столе
станка, в двух взаимноперпендикулярных
положениях, сначала в поперечном (А), затем в
продольном (В).
(2): Проверьте выполнение пункта 4.4.2
инструкции, отрегулируйте винты № 4,5, так,
чтобы пузырь датчика уровня (B) оказался в
центре, затем отрегулируйте винт №1, так,
чтобы пузырь датчика уровня (A) оказался в
центре уровня.
(3): Зафиксируйте положение винтов №1,4,5
контргайками №6.
(4): (для станков JPSG-1020AH/1224АН).
(5): Вращайте маховик продольного
перемещения, отведите стол в крайние
положения влево и вправо, проверьте, что
смещение пузыря датчика уровня (В) не
превышает 0,02/1000 мм.
(6): Вращайте маховик поперечного
перемещения, отведите стол в крайние
положения вперед и назад, проверьте, что
смещение пузыря датчика уровня (А) не
превышает 0,02/1000 мм.
(7): Если пузырь уровня в пункте (5) и/или (6)
смещается больше чем 0,02/1000 мм,
пожалуйста, повторите еще раз
последовательность действий (1), (2), (3) и (4).
Фиксаторы
