инструкция по эксплуатации станка JET модели JPSG-0618H

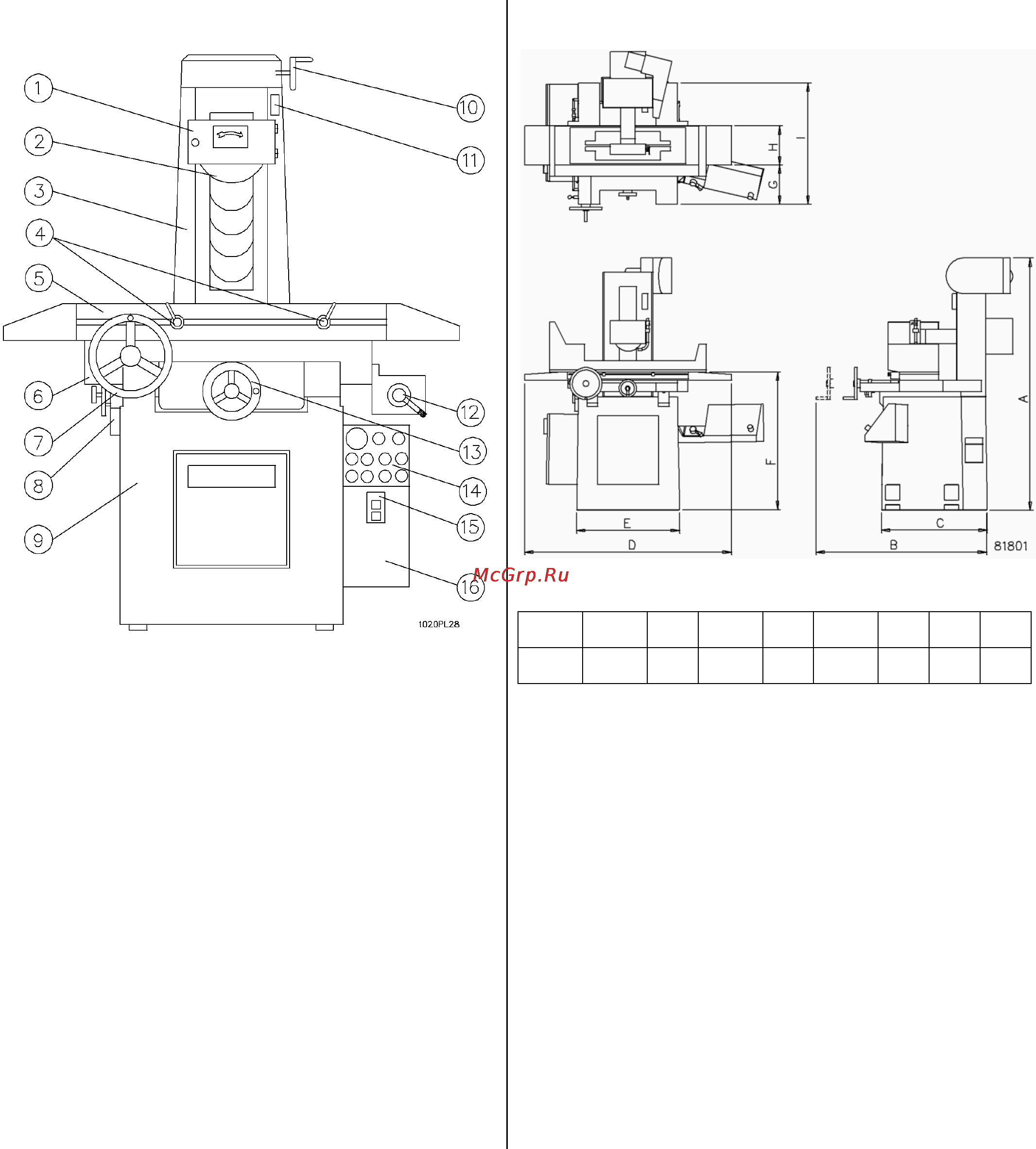

2.3 Основные узлы станка

1 .... Защитный кожух шлифовального суппорта

2 .... Шлифовальный круг

3 .... Стойка

4 .... Ограничители продольного перемещения

стола

5 .... Шлифовальный стол

6 .... Каретка стола

7 .... Маховик продольного перемещения

8 .... Ограничители поперечного перемещения

стола

9 .... Станина

10 .. Маховик перемещения шпинделя

11 .. Инструментальный шкаф

12 .. Управление продольным перемещением

стола

13 .. Управление поперечным перемещением

стола

14 .. Пульт управления

15 .. Выключатель СОЖ и вытяжки

16 .. Электрический шкаф

2.4 Габаритные размеры и фундаментный план

1930

1105

645

1308

635

1010

230

280

695
