инструкция по эксплуатации станка JET модели JPSG-0618H

2.26 Не оставляйте работающий станок без

присмотра.

2.27 Не позволяйте проводить монтаж и балан-

сировку шлифовального круга неподготовленно-

му персоналу.

2.28 Ни когда не отключайте подвод СОЖ до

полной остановки шпинделя станка.

2.29 Не обрабатывайте материал не предна-

значенным для этого шлифовальным кругом.

2.30 Своевременно выполняйте правку шлифо-

вального круга воизбежание его засаливания.

2. ОПИСАНИЕ ШЛИФОВАЛЬНОГО СТАНКА

2.1 Введение к шлифовальному станку:

Ось Х станка (перемещение стола влево/вправо)

может осуществляться с помощью гидроцилинд-

ра или вручную. Ось Y станка (перемещение

шпинделя вверх/вниз) может осуществляться с

помощью электродвигателя подъема/опускания

автоматически или вручную. Перемещение сто-

ла вперед/назад (ось Z) может выполняться ав-

томатически электродвигателем постоянного

тока.

1. СТОЙКА:

Увеличенная по высоте стойка, выполненная с

ребрами жесткости в виде сот, идеально подхо-

дит для тяжелых и нагруженных работ.

2. КОНСТРУКЦИЯ:

Конструкция стола, каретки и основания выпол-

нена из высококачественного чугунного литья и

снабжена ребрами жесткости.

3. ШПИНДЕЛЬ:

Увеличенный шпиндельный узел установлен на

4х предварительно нагруженных высокоточных

угловых шариковых подшипниках.

4. НАПРАВЛЯЮЩИЕ

Вертикальные, двойные поперечные и одиноч-

ные продольные плоские направляющие осна-

щены покрытием Турсит-Би (Turcite-B), обеспе-

чивают стабильность перемещения и длитель-

ный срок службы.

5. АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ:

Все направляющие, ходовые винты оснащены

системой автоматической смазки для избежания

их износа.

6. ПОПЕРЕЧНАЯ ПОДАЧА:

Шарико-винтовая пара поперечного перемеще-

ния стола приводится в действие электродвига-

телем переменного тока.

7. ГИДРАВЛИЧЕСКИЙ СТОЛ:

Продольное перемещение стола может плавно

регулироваться в диапазоне 5-28 м/мин. Пере-

мещение стола вручную осуществляется с по-

мощью реечной передачи.

8. КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ:

Установите в необходимое положение регули-

руемые (скрытые) концевые выключатели (огра-

ничители) продольного перемещения стола для

облегчения работы на станке.

9. РЕГУЛИРОВКА СКОРОСТИ СТОЛА:

Имеющаяся гидравлическая регулировка скоро-

сти стола позволяет оператору предварительно

задавать необходимую скорость перещения сто-

ла, что позволяет, эффективно использовать

рабочее движение стола все время.

10. МАХОВИКИ:

Маховики вертикального и поперечного переме-

щения снабжены скользящими нониусами, по-

зволяющими установить их в нулевое положение

при любых положениях шпинделя и стола.

11. На данном станке могут быть обработаны

заготовки из перечисленных ниже материалов:

СТАЛИ (углеродистые и легированные), НЕ-

РЖАВЕЮЩИЕ СТАЛИ, ЛИТЕЙНЫЕ ЧУГУНЫ

МЕДЬ, АЛЮМИНИЙ – немагнитные материалы.

Запрещается шлифование без применения СОЖ

и шлифование немагнитных материалов на маг-

нитном столе.

2.2 Уровень шума и положение оператора

Уровень шума этого станка должен быть не бо-

лее 75 дБ. Проверка уровня шума:

(1) Фоновый шум: не более 60 дБ.

(2) Проверка уровня шума станка: На расстоя-

нии 1 метра от рабочего стола и на высоте 1,6

метра от пола.

(3) Контрольный прибор: Соответствующий тре-

бованиям IEC 651, шумометр для ТИПА 1.

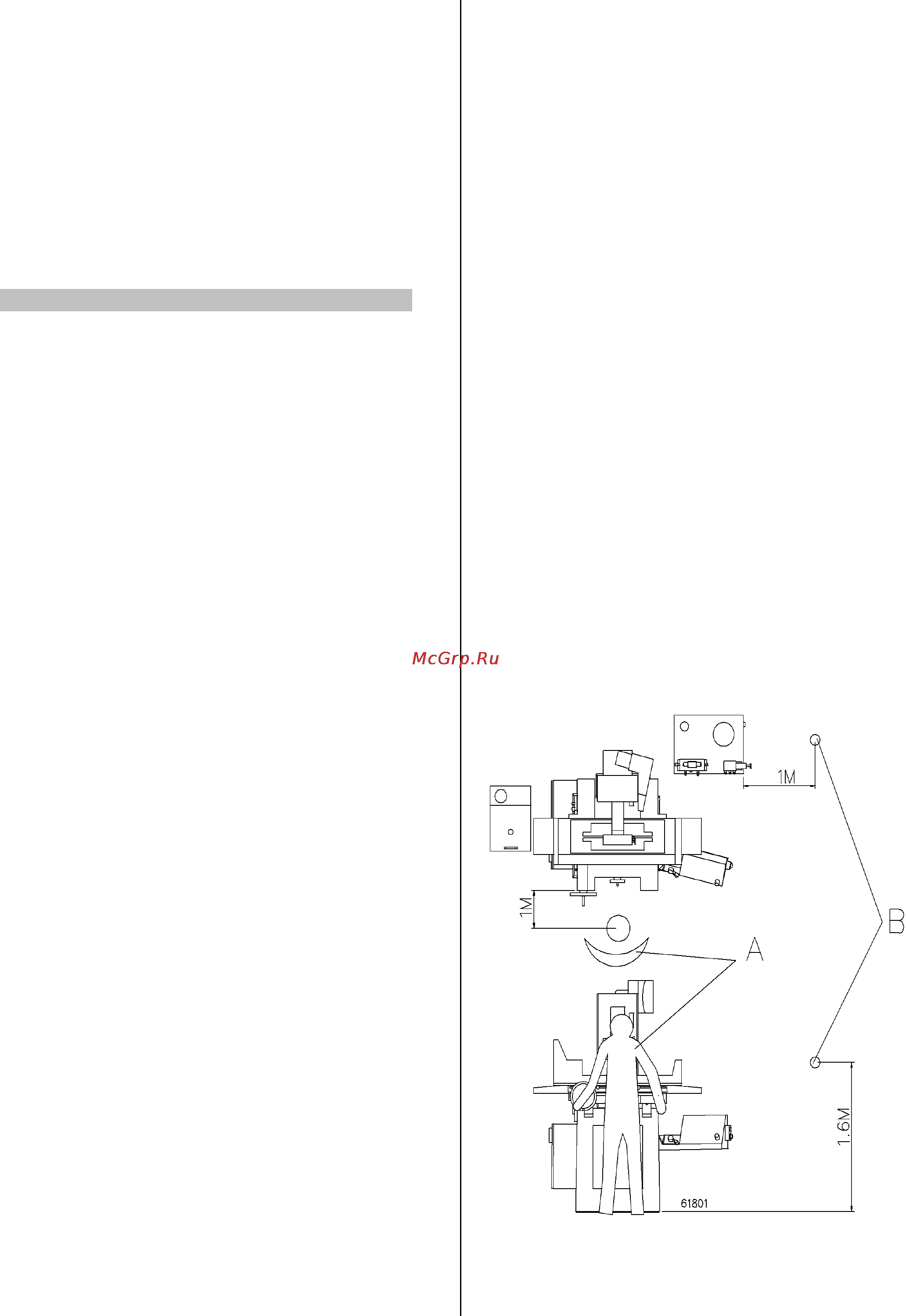

Рис.2.3: Вид станка и положение оператора
