(e) Контроль зазора между кругом и фланцем

Снимите крышку фланца, выдвиньте круг. Де-

монтируйте крышку фланца, выдвиньте круг в

сторону фланца, как на Рис.6.13.5, используя

щуп, проверьте величину зазора между шлифо-

вальным кругом и фланцем, Рис.6.13.6.

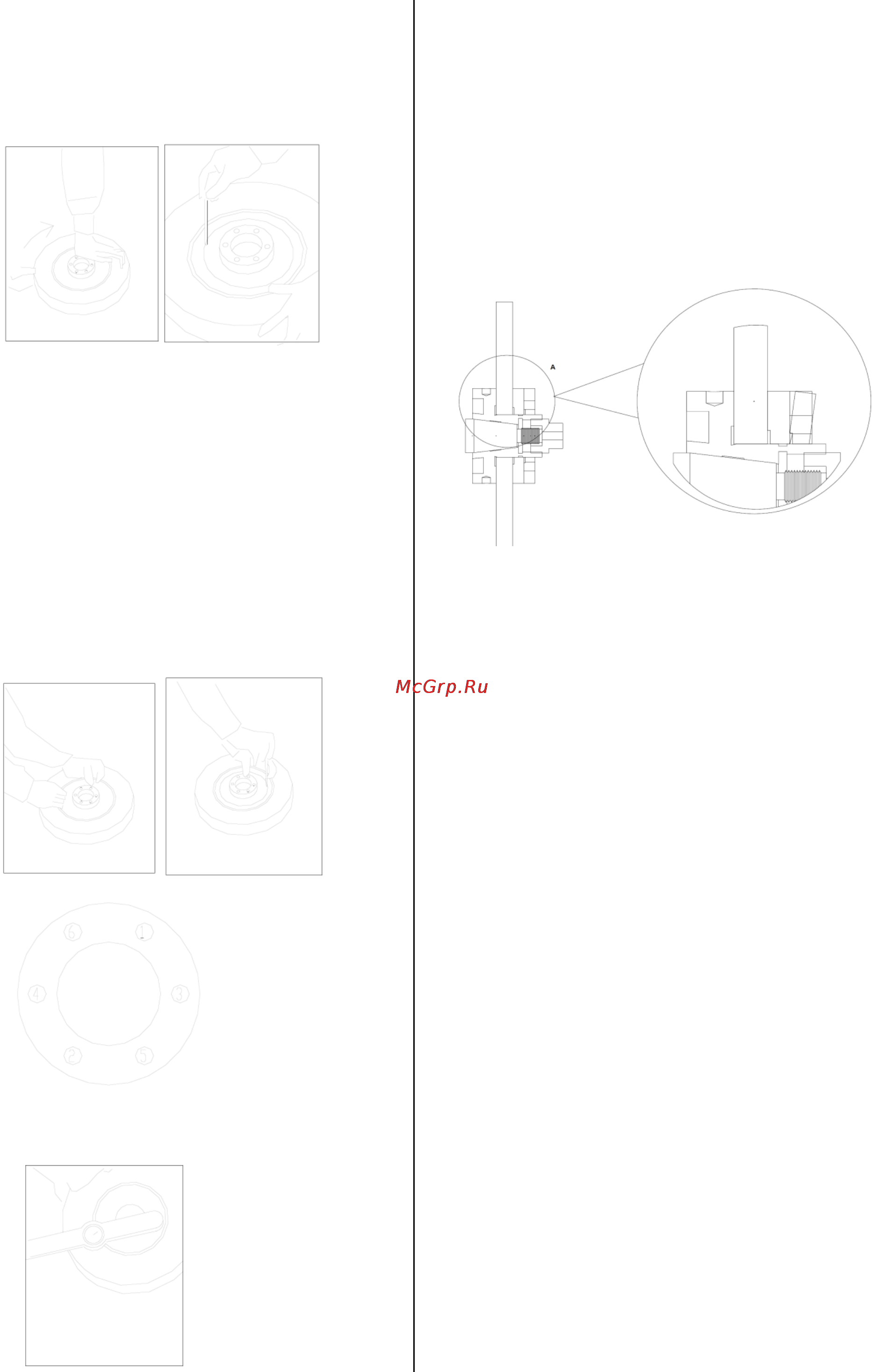

Рис.6.13.5 Рис.6.13.6

(f) Регулировка равномерности зазора

Используя щуп толщиной вполовину меньшей от

используемого выше для проверки правильности

установочного положения круга относительно

фланца. Равномерный зазор по всей окружности

гарантированно обеспечивает соосность круга и

фланца.

(g) Предварительная фиксация

Установите крышку фланца как на Рис.6.13.7,

вставьте винты в соответствующие отверстия.

Немного затяните винты как на Рис.6.13.8. Про-

изводите последовательную затяжку в соответ-

ствии со схемой на Рис.6.13.9.

Рис.6.13.7 Рис.6.13.8

Рис.6.13.9

(h) Затяжка

В соответствии с Рис.6.13.10, используйте дина-

мометрический ключ, затяните винты фланца.

Рис.6.13.10

Сначала закрутите винты с усилием 2/3 от реко-

мендуемого, немного подтяните во второй и

окончательно затяните в третий подход.

Информацию по расчету необходимого крутяще-

го момента можно найти в специализированной

литературе. Быстрота и точность установки

шлифовального круга на фланце достигается

только в результате практического опыта и по-

лучения навыков.

Основные принципы этой операции:

1. Не устанавливайте фланец неправильным

способом Рис.6.13.11.

Рис.6.13.11

2. Пожалуйста, проверьте пункт 6.11. (A), уста-

новка круга на фланце.

3. Очистите перед сборкой сопрягаемые поверх-

ности круга и фланца. Отрегулируйте зазор ме-

жду кругом и фланцем, сделайте его равномер-

ным по всей длине окружности перед тем, как

зафиксировать круг.

4. Используйте динамометрический ключ для

создания соответствующего усилия затяжки вин-

тов. Выполняйте затяжку винтов в указанной на

схеме последовательности за несколько прие-

мов.

5. Если усилие затяжки очень мало, шлифоваль-

ный круг будет проскальзывать на фланце, что

может разрушить круг и нанести травмы.

6. Если усилие затяжки чрезмерно, это приведет

к деформации фланца и его неспособности сжи-

мать круг, и, как следствие, разрушение круга.

7. При работе наклейки на кругах могут впиты-

вать воду и размываться через некоторое время.

Рекомендуем через 1-2 дня после начала экс-

плуатации круга, подтянуть винты фланца. Если

вы не хотите этого делать – удаляйте наклейки с

кругов перед их установкой.

ПРЕДУПРЕЖДЕНИЕ:

НА ОБЕИХ СТОРОНАХ ШЛИФОВАЛЬНЫХ КРУ-

ГОВ ИМЕЮТСЯ ДВА ЛИСТА ВПИТЫВАЮЩЕЙ

БУМАГИ, ИСПОЛЬЗУЕМОЙ В КАЧЕСТВЕ ГИБ-

КОЙ ПОДУШКИ МЕЖДУ КРУГОМ ФЛАНЦЕМ.
