инструкция по эксплуатации станка JET модели JPSG-0618H
41
11.3: Спецификация концевых и безконтактных выключателей
PART NO. TECHICAL DATA SUPPLIER
SUPPLIERS REFERENCE
SPECS Remark
------------------------------------------------------------------------------
S20 15A 125VAC OMRON S21-Z-15G1308 1NO, 1NC UL, CSA
S21 5A 250V AC HIGHLY S21-TZ-8104
S22 5A 250V AC HIGHLY S21-TZ-8104
B1 12-24VDC 100mA HIGHLY S17-0.5P-1
B2 12-24VDC 100mA HIGHLY S17-0.5P-1
B3 12-24VDC 100mA HIGHLY S17-0.5P-1
11.4: Спецификация мотора
PART NO. TECHICAL DATA SUPPLIER
SUPPLIERS REFERENCE
SPECS Remark
------------------------------------------------------------------------------
M1 2HP 2P
M2 1HP 6P
M3 40W 220V 6P
M4 AC 5IK40A-SW
M6 DC 2A VEXTA PH296-03B
M7 110V PUMP 110V PUMP
Y2 DC24V SOL D24 (DC24V)
Y3 DC24V SOL D24 (DC24V)
11.5: Проверка и эксплуатация

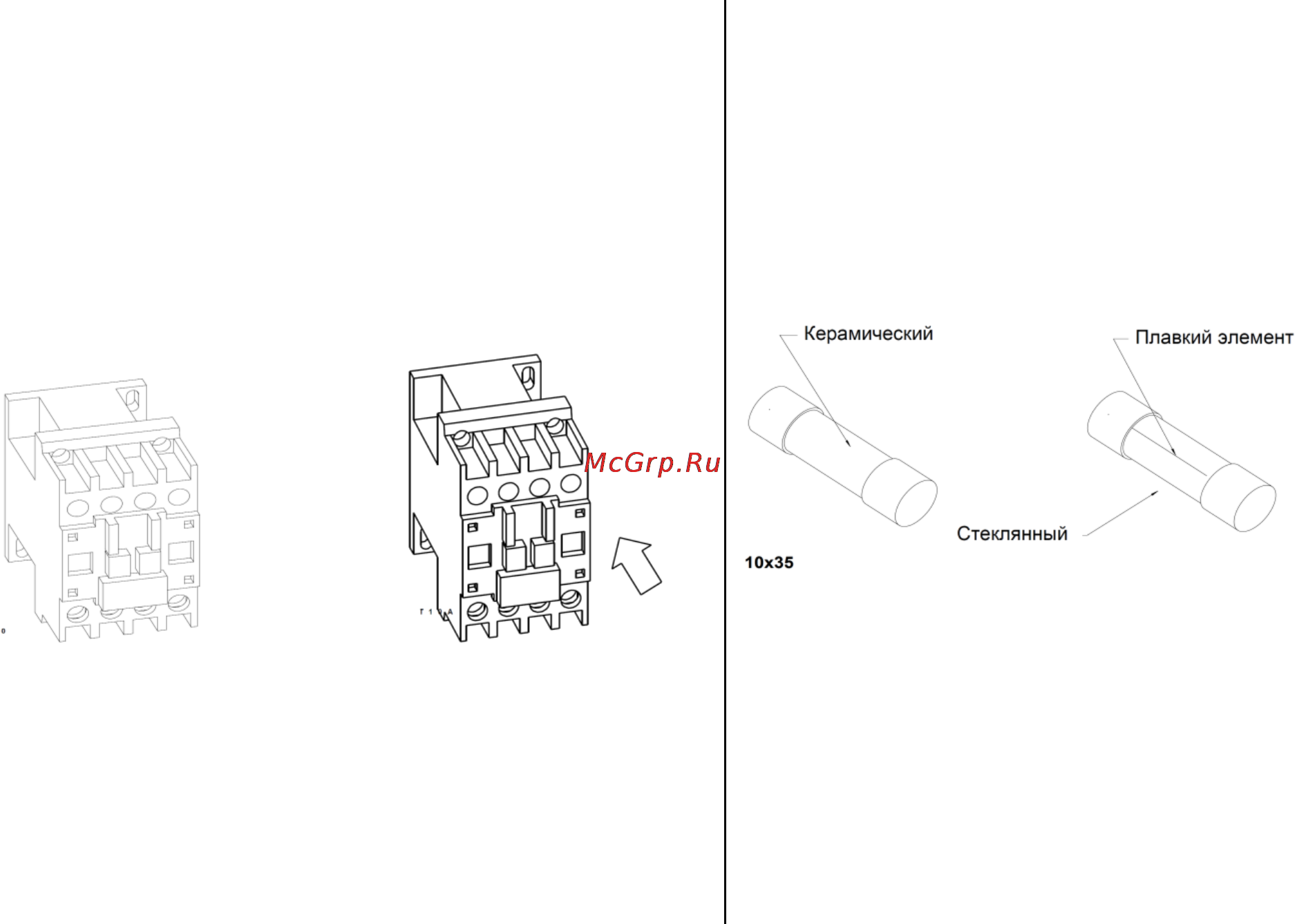

1. Визуально проверить работу магнитного вы-
ключателя
Проверка
1) Проверить визуально:
<Магнит выключен>
Когда магнитный выключатель будет включен,
подпружиненный подвижный контакт и корпус
реле будут на одной высоте.
<Магнит включен>
Когда магнитный выключатель будет выключен,
подпружиненный подвижный контакт будет вы-
ступеть примерно на 4 мм из корпуса реле.
ПОМНИТЕ: Может быть такая ситуация, когда
флажок опорная пружина отошел несмотря на
то, что магнитный пускатель отключен. Пыль или
иное инородное тело, попавшее между контак-
тами или подвижными частями, может быть при-
чиной плохого контакта.
2. Проверка предохранителей
В керамическом предохранителе плавкий эле-
мент не виден.
Если есть сомнения в работоспособности кера-
мического предохранителя, его можно проверить
только с помощью мультиметра.
В предохранителе со стеклянной трубкой виден
плавкий элемент.
