инструкция по эксплуатации станка JET серии JPSG-xxxxSD
47

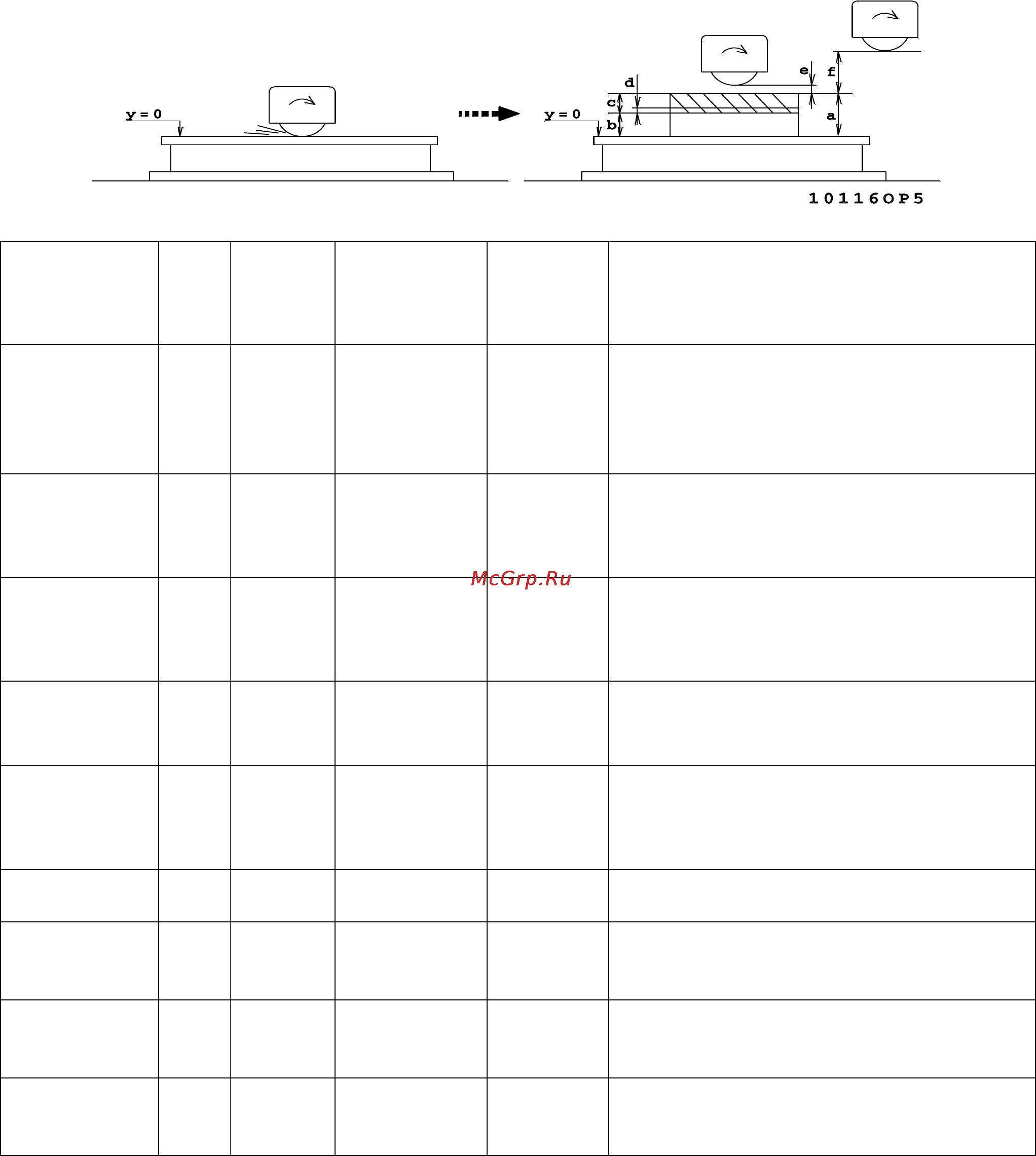

C. Нулевая точка：поверхность магнитного стола
Установите уровень поверхности магнитного стола в качестве нулевой позиции. Выставьте
ноль в текущем положении шпинделя, когда поверхность шлифовального круга коснется
поверхности магнитного стола. Проверьте значения, указанные на рисунке и в таблице:
Параметр
Инди
катор
Элемент
панели
управле
ния
Диапазон
значений
Установл
енное
число
Примечание
Текущее
положение
шпиндельной
бабки
A
_
0
Выставление нуля в текущем
положении шпиндельной бабки, когда
поверхность шлифовального круга
коснется поверхности магнитного
стола.
Конечная
точка
BA 1
B
_
b
Нулевая позиция ниже уровня высоты
заготовки, поэтому конечная точка
обработки равна высоте обработанной
детали «b».
Точка
подъема
шпиндельной
бабки
BA 2
B
_
a+f
Значение «f» равно расстоянию
0,1~1мм от поверхности заготовки
Глубина
чистового
шлифования
BA 3
B
0-0,099мм
0,05(мм)
Установите значение, достаточное для
чистового шлифования ﹝“d” на
рисунке﹞.
Пошаговое
выхаживание
BA 4
B
-
0,1(мм)
Когда суммарная подача достигнет
заданного значения, начнется процесс
пошагового выхаживания во время
чернового шлифования
Точка начала
шлифования
BA 5
B
_
a+e
Устанавливает глубину “e” в случае,
если другая заготовка выше данной.
Подача круга
при черновом
шлифовании
CA
C
1-50мкм
15(мкм)
Подача круга
при чистовом
шлифовании
CB
C
1~9мкм
1(мкм)
Количество
проходов
выхаживания
D
1-9
5
