инструкция по эксплуатации станка JET серии JPSG-xxxxSD
55
После проверки положите фланец как показано на Рис.6.11.1 Проверьте все части:
балансировочные грузики, фиксирующие винты.
Проверьте соответствие резьбы установочного винта и гайки, посадочные поверхности фланца,
балансировочных грузиков и конического отверстия. Если что-то не совпадает, замените фланец.
(b) Установите круг на фланец (для станков серии 1020 SD)
(1) Проверьте, имеется ли какая-либо маркировка или наклейки. Установите круг на фланец как на
Рис.6.11.2 не нажимайте на круг со слишком большим усилием. Удалите крошки и сколы в отверстии
круга, для насаживания его без усилия и сопротивления.
(2) Установите прижимную пластину шлифовального круга и зажмите гайку ступицы, как показано на
рис. 6.11.3.
(3) Для того, чтобы крепко затянуть гайку, используйте Y-образный гаечный ключ (вращение по
часовой стрелке - ослабить гайку; против часовой стрелки - затянуть гайку), как показано на рис.
6.11.4
(с) Установите круг на фланец (для станков серии 1224 SD)
(1) Проверьте, имеется ли какая-либо маркировка или наклейки. Установите круг на фланец как на
Рис.6.11.6 не нажимайте на круг со слишком большим усилием. Удалите крошки и сколы в отверстии
круга, для насаживания его без усилия и сопротивления.
(2) Вставка крышки фланца
Удостоверьтесь, что не повредили неподвижный фланец, одевая крышку фланца. Проверьте,
совпадают ли оси болтов и отверстий Рис.6.11. 7.
(3) Поворот крышки фланца
Пожалуйста, попытайтесь повернуть крышку фланца (Рис.6.11.8) и посмотрите, может ли он
поворачиваться плавно. Также проверьте параллельность внутренней поверхности крышки и
фланца.
(4) Контроль зазора между кругом и фланцем
Снимите крышку фланца, выдвиньте круг. Демонтируйте крышку фланца, выдвиньте круг в сторону
фланца, как на Рис.6.11.9, используя щуп, проверьте величину зазора между шлифовальным кругом
и фланцем, Рис.6.11.10.

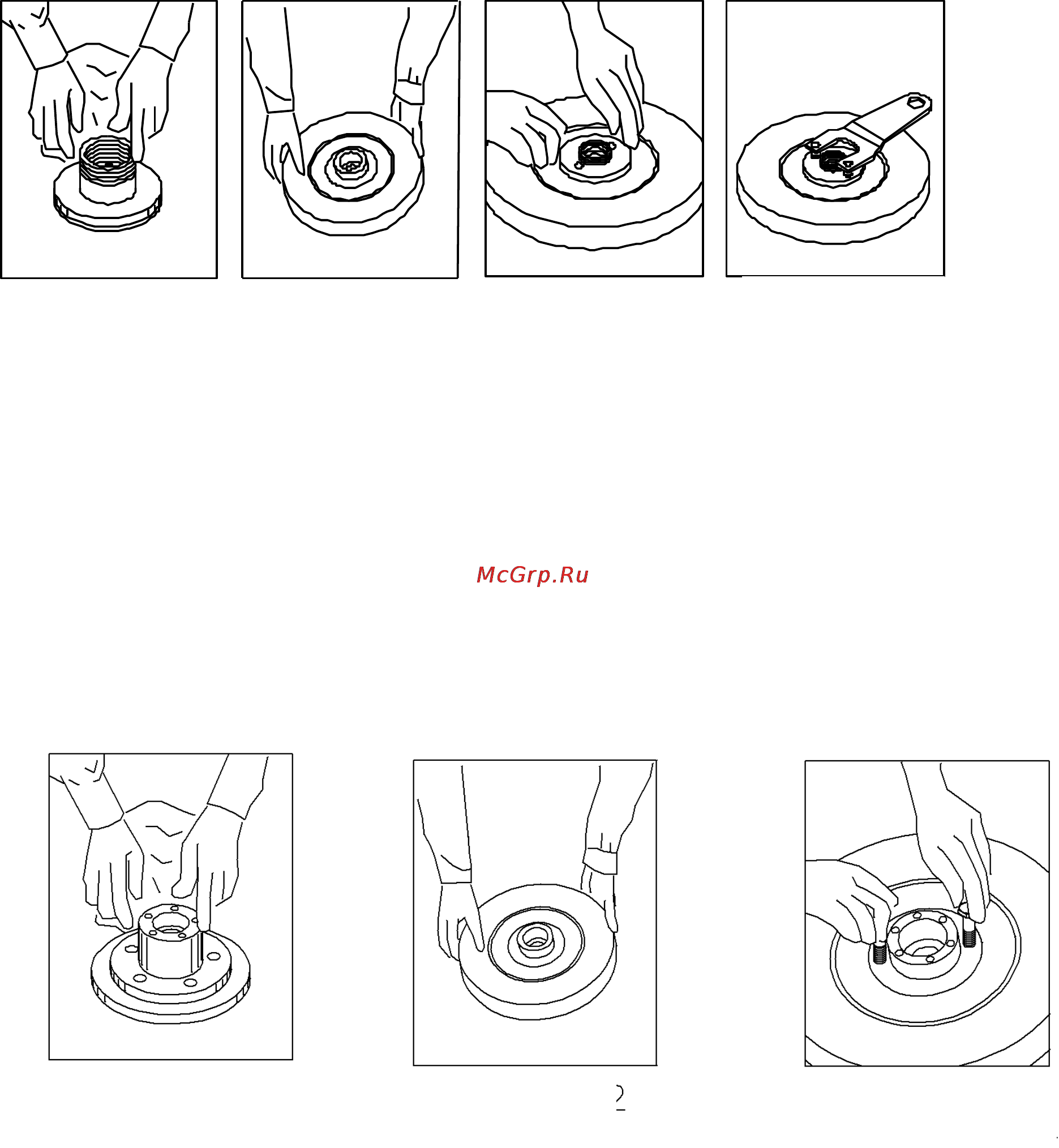

Рис. 6.11.1
Рис. 6.11.2
Рис. 6.11.3
Рис. 6.11.4
Рис. 6.11.5
Рис. 6.11.6
Рис. 6.11.7
