инструкция по эксплуатации станка JET серии JPSG-xxxxSD
54
размер
зерна
10
12
14
16
20
-
24
30
36
46
54
60
70
80
90
100
120
-
150
180
220
диамет
р зерна,
мм
2.0
1.7
1.4
1.2
1.0
0.8
0.7
0.6
0.5
0.3
0.3
0.25
0.2
0.17
0.14
0.12
0.10
0.08
0.07
0.06
0.05

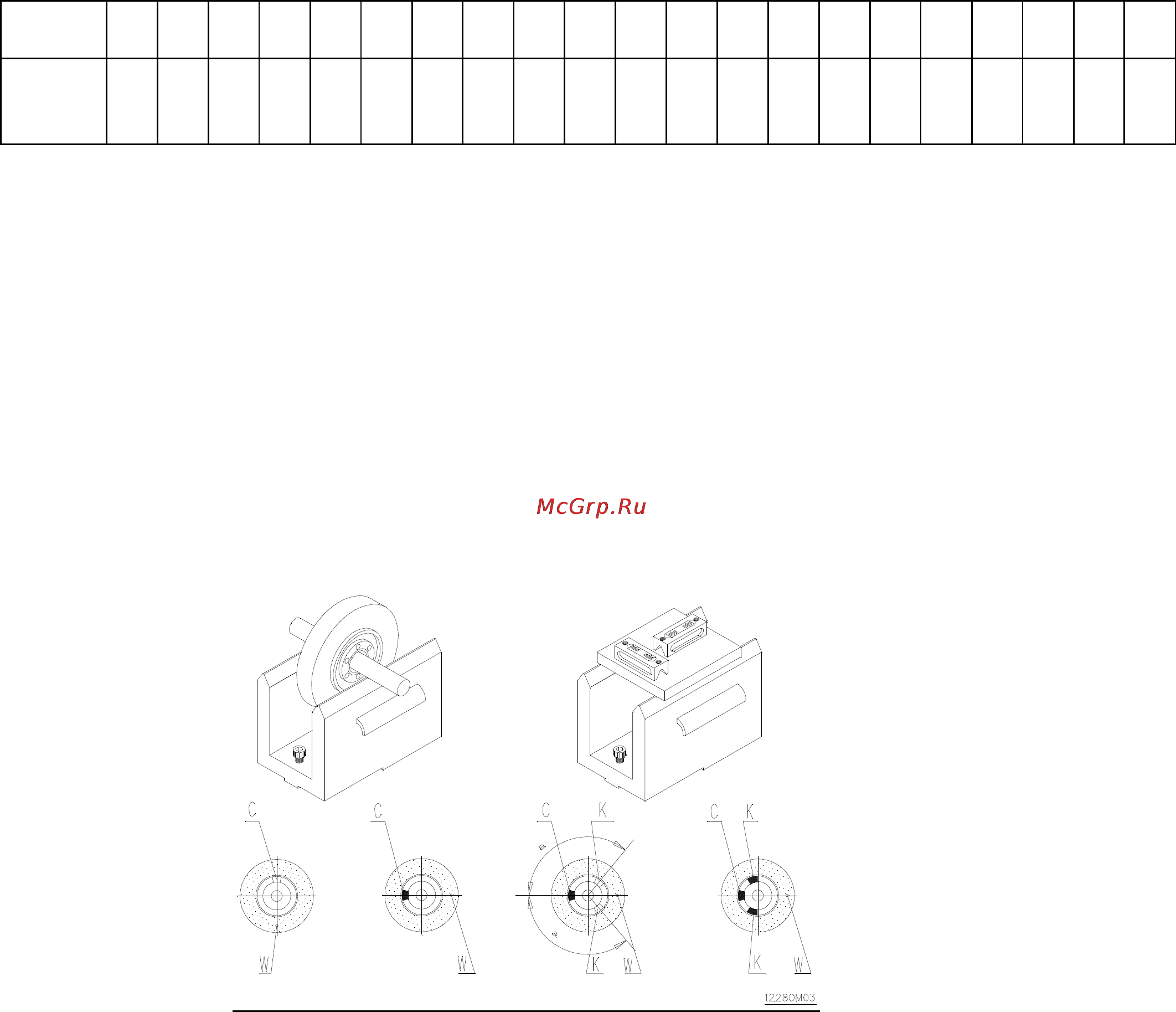

6.10 : Балансировка шлифовального круга
Для получения чистой и качественной поверхности детали, шлифовальный круг необходимо
периодически проверять и балансировать. В стандартной комплектации поставляется
шлифовальный круг отбалансированный на заводе-изготовителе.
Последовательность действий при балансировке:
1. Дайте свободно покататься кругу на стенде, чтобы узнать, где находится центр тяжести «W»,
отметьте это место мелом.
2. Вставьте балансировочный грузик на противоположной от «W» стороне «C», поверните круг на
90˚, чтобы узнать, что тяжелее «W» или «C».
3. Вставьте дополнительные балансировочные грузики «К» на более тяжелой стороне, на той же
дуге, что и «C».
4. Поверните круг на 90˚, чтобы проверить баланс, если баланс не достигнут, немного сместите
грузики «К» до его достижения.
При работе с различными материалами, заменяйте шлифовальный круг вместе с фланцем, чтобы
сэкономить время при балансировке и переналадке станка.
6.11 : Установка круга на фланце
(1) Выбор шлифовального круга и звуковой тест
Определитесь, какой шлифовальный круг подходит для вашей операции, проверьте:
а. наличие трещин, повреждений, сколов на круге
b. имеется ли на круге какая-либо маркировка производителя или наклейка
с. нет ли чего между кругом и фланцем
d. не перекошена ли форма круга
Если при осмотре подходят только (b), (c), круг можно принимать в работу, если (а), (d), отложите
круг.
Звуковой тест: Проверьте, хорош круг или нет. Слегка стукните по кругу деревянным молотком,
прислушайтесь, имеется ли какой-либо металлический звук, стукните в другое место, есть ли
отличие в звуке? Различные звуки получаются в результате наличия в круге внутренних трещин.
(2) Сборка фланца
(a) Очистите и проверьте фланец
Подтвердите нижеперечисленные пункты перед использованием фланца.
a. Наружный диаметр фланца больше чем 1/3 внутреннего диаметра круга?
b. Материал фланца из легированной стали? Он имеет следы механической обработки? Выполнена
ли балансировка?
c. Посадочный диаметр фланца такой же, как внутренний диаметр шлифовального круга?
d. Если Вы хотите использовать фланцы другого поставщика, пожалуйста, согласуйте это с нами.
