инструкция по эксплуатации станка JET серии JPSG-xxxxSD
53
6.8 Установка/снятие шлифовального круга.
ПРЕДУПРЕЖДЕНИЕ:
Отключите станок перед установкой или снятием шлифовального круга.

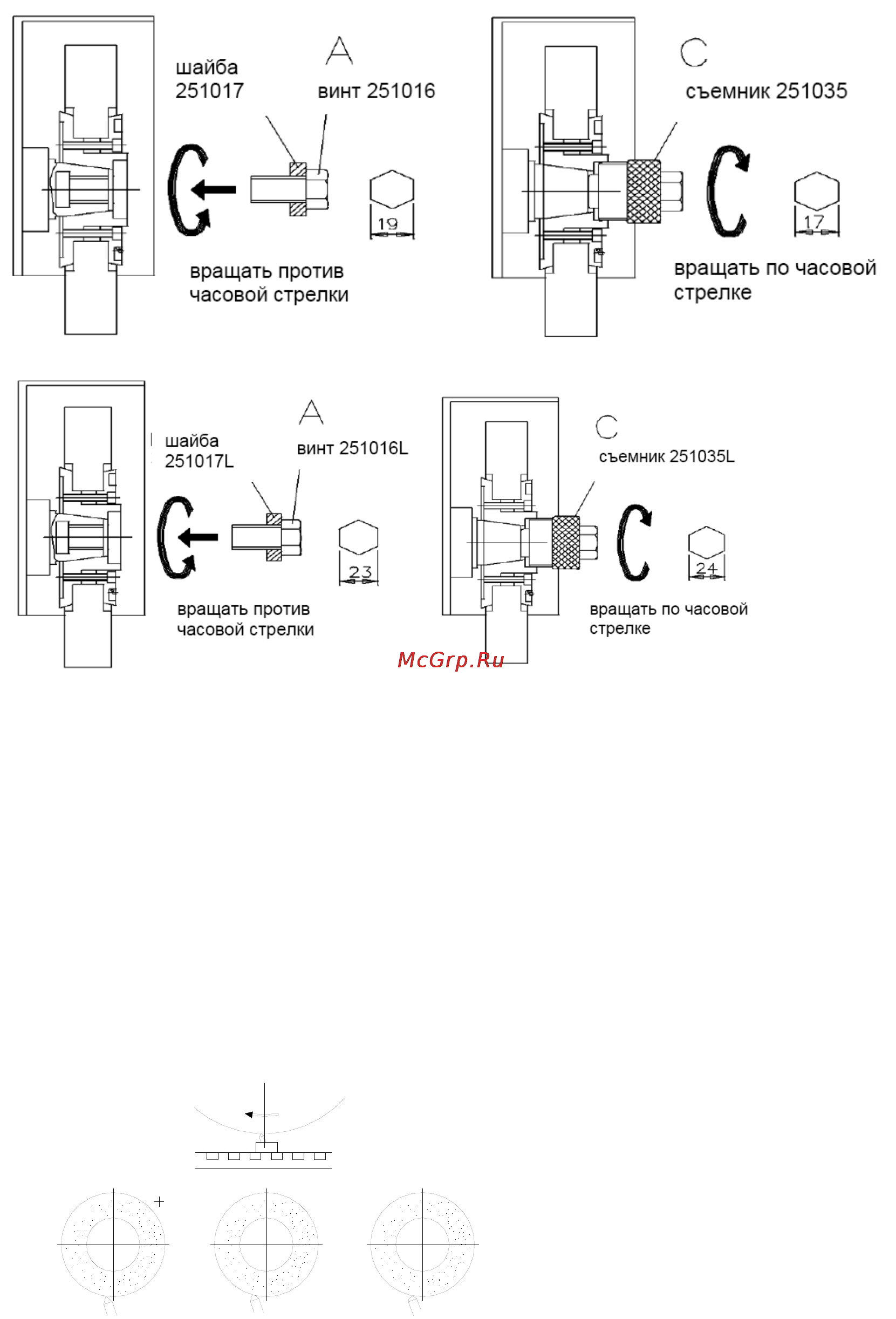

1. Установка собранных круга и фланца.
Очистите посадочную поверхность шпинделя и внутреннее отверстие фланца, затем установите
фланец с кругом на шпинделе станка. Наверните гайку фланца (А) (против часовой стрелки), чтобы
закрепить круг и фланец на шпинделе.
2. Снятие круга и фланцев
Сначала открутите гайку (А). Затем вверните съемную гайку (С), чтобы стянуть фланец с кругом со
шпинделя станка. Используйте рожковый закрытый или шестигранные ключи или головки в качестве
инструмента.
Для круга Ø203 мм
Для круга Ø305 мм
6.9 : Правка шлифовального круга
a. Правка шлифовального круга алмазным карандашом производится в случае засаливания
наружной рабочей поверхности круга продуктами шлифования (шламом) или в случае потери
геометрической точности рабочей поверхности круга вследствие неравномерного износа при работе.
b. Установка приспособления для правки должна обеспечивать наклон алмазного карандаша под
углом 5-10˚ относительно вертикальной оси круга. Когда алмазный карандаш притупится, просто
поверните его под небольшим углом, см. рисунок ниже.
c. Из-за твердости и хрупкости алмаза, не давайте большую глубину врезания за один проход.
Правильным будет начинать правку круга от его центра к фланцам (краям).
d. Рекомендуемые скорости правки:
F=2,5*1000/D*N
F-скорость поперечной подачи, мм/мин
D-диаметр шлифовального круга (4), мм
N-частота вращения шпинделя, об/мин
