инструкция по эксплуатации станка JET серии JPSG-xxxxSD
49

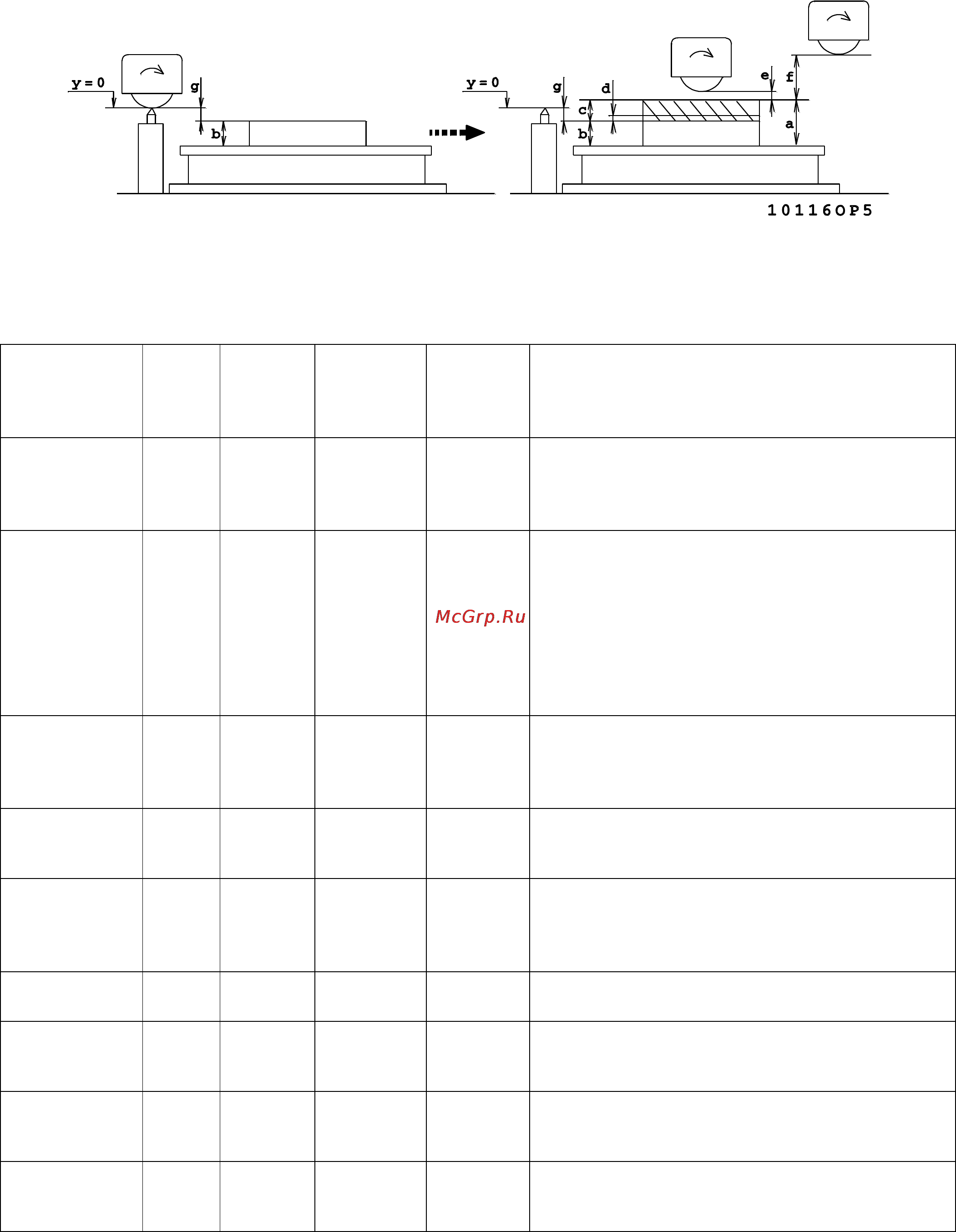

E. Нулевая точка：на острие устройства для правки круга (конечная глубина обработки ниже
данной точки)
Установите устройство для правки на поверхность рабочего или магнитного стола. Опустите
шлифовальный круг так, чтобы он коснулся устройства для правки круга (одна и та же точка слева
или справа). После завершения правки шлифовального круга выставьте ноль в текущей позиции
шпиндельной бабки. Проверьте значения, указанные на рисунке и в таблице:
Параметр
Индик
атор
Элемент
панели
управле
ния
Диапозон
значений
Установл
енное
число
Примечание
Текущее
положение
шпиндельной
бабки
A
_
0
Выставление нуля в текущем положении
шпиндельной бабки после завершения
правки шлифовального круга.
Конечная
точка
BA 1
B
_
-g
Опускайте и поднимайте шлифовальный
круг, чтобы добиться положения, при
котором он касается поверхности заготовки.
Проверьте текущее положение шпинделя и
выведите значение глубины шлифования
"C". Тогда конечная точка обработки (Y-c=g).
Обратите внимание, что значение должно
быть "-" (отрицательным).
Точка
подъема
шпиндельной
бабки
BA 2
B
_
f+c-g
Значение «f» равно расстоянию 0,1~1мм от
поверхности заготовки.
Глубина
чистового
шлифования
BA 3
B
0-0,099мм
0,05(мм)
Установите значение, достаточное для
чистового шлифования ﹝“d” на рисунке﹞.
Пошаговое
выхаживание
BA 4
B
-
0,1(мм)
Когда суммарная подача достигнет
заданного значения, начнется процесс
пошагового выхаживания во время
чернового шлифования
Точка начала
шлифования
BA 5
B
_
e+c-g
Устанавливает глубину “e” в случае, если
другая заготовка выше данной.﹝c=a-b﹞
Подача круга
при черновом
шлифовании
CA
C
1-50мкм
15(мкм)
Подача круга
при чистовом
шлифовании
CB
C
1~9мкм
1(мкм)
Количество
проходов
выхаживания
D
1-9
5
