инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
20
4.4 Установка станка.
4.4.1 Окружающая среда для установки.
Окружающая среда в месте установки может
оказать существенное влияние на точность ра-
боты станка. Т.к. задача плоскошлифовального
станка выполнять обработку деталей с высокой
точностью, необходимо быть внимательным к
условиям, в которых будет работать станок.
Основными причинами влияющими на точность
работы являются: вибрация и значения
температуры. Если необходимо получить точ-
ность обработки, мы рекомендуем поддерживать
температуру 20˚С±2˚С.
4.4.2 Установка
Установите станок на подготовленный
фундамент или покрытие, способное
выдерживать нагрузку более 2 тонны на м
2
,
см.Рис.3.2. С помощью молотка установите
регулировочные вырывнивающие блоки, и
убедитесь, что они надежно поддерживают
станок.
4.5 Выравнивание станка по высоте.
Необходимо выполнять эту операцию очень
аккуратно и точно, т.к. первая установка
повлияет на точность и долговечность работы
станка, а также на точность обрабатываемых
деталей.
Необходимая точность применяемого для этой
регулировки уровня должна быть не менее
0,02/1000 мм. Ниже описана
последовательность регулировки:

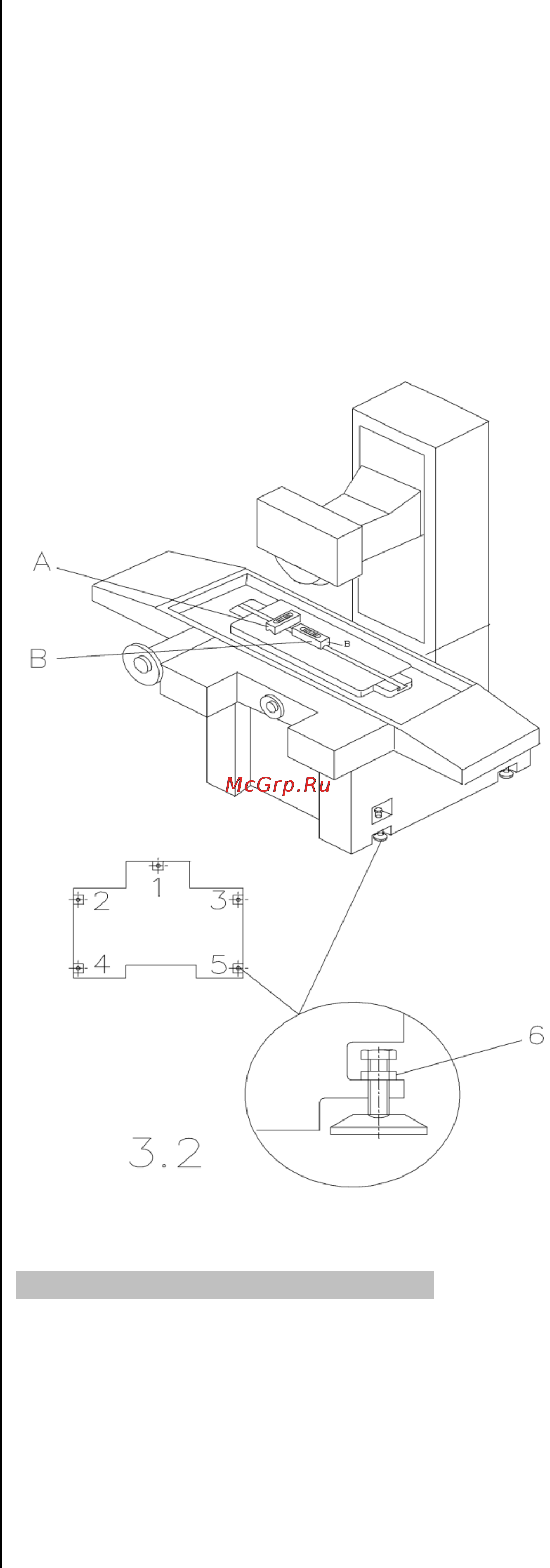

(1): На Рис.4.5 показана схема проверки.
Убедитесь, что стол станка находится в среднем
положении. Поместите точный уровень на столе
станка, в двух взаимноперпендикулярных
положениях, сначала в поперечном (А), затем в
продольном (В).
(2): Проверьте выполнение пункта 4.4.2
инструкции, отрегулируйте винты № 4,5, так,
чтобы пузырь датчика уровня (B) оказался в
центре, затем отрегулируйте винт №1, так,
чтобы пузырь датчика уровня (A) оказался в
центре уровня.
(3): Зафиксируйте положение винтов №1,4,5
контргайками №6.
(4): Вверните крепежные винты № 2,3.
Удостоверьтесь, что они коснулись
выравнивающих блоков, и пузырь датчика
уровня на станке не перемещается, затем
вворачивайте гайку № 6.
(5): Вращайте маховик продольного
перемещения, отведите стол в крайние
положения влево и вправо, проверьте, что
смещение пузыря датчика уровня (В) не
превышает 0,02/1000 мм.
(6): Вращайте маховик поперечного
перемещения, отведите стол в крайние
положения вперед и назад, проверьте, что
смещение пузыря датчика уровня (А) не
превышает 0,02/1000 мм.
(7): Если пузырь уровня в пункте (5) и/или (6)
смещается больше чем 0,02/1000 мм,
пожалуйста, повторите еще раз
последовательность действий (1), (2), (3) и (4).
(8): Используйте молоток, чтобы удалить из-под
отрегулированного по высоте станка опорные
блоки.
Рис.4.5
5. ПОДГОТОВКА СТАНКА К РАБОТЕ
5.1: Удалить впитывающий гель и убрать
транспортное антикоррозионное покрытие:
Для предотвращения появления ржавчины при
транспортировке, на обработанные поверхности
станка нанесен слой транспортной антикоррози-
онной смазки, в некоторых местах станка раз-
мещены пакетики с впитывающим влагу гелем.
Коричневая пленка на поверхности станка явля-
ется защитой от ржавчины. Промасленной плен-
кой закрыты: конец шпинделя, поверхность сто-
