Jet JPSG-1224AH (50000979T) [55/58] Электросхема гидравлической системы
![Jet JPSG-1020AH (ITA3A1020) [55/58] Электросхема гидравлической системы](/views2/1202445/page55/bg37.png)
инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
55

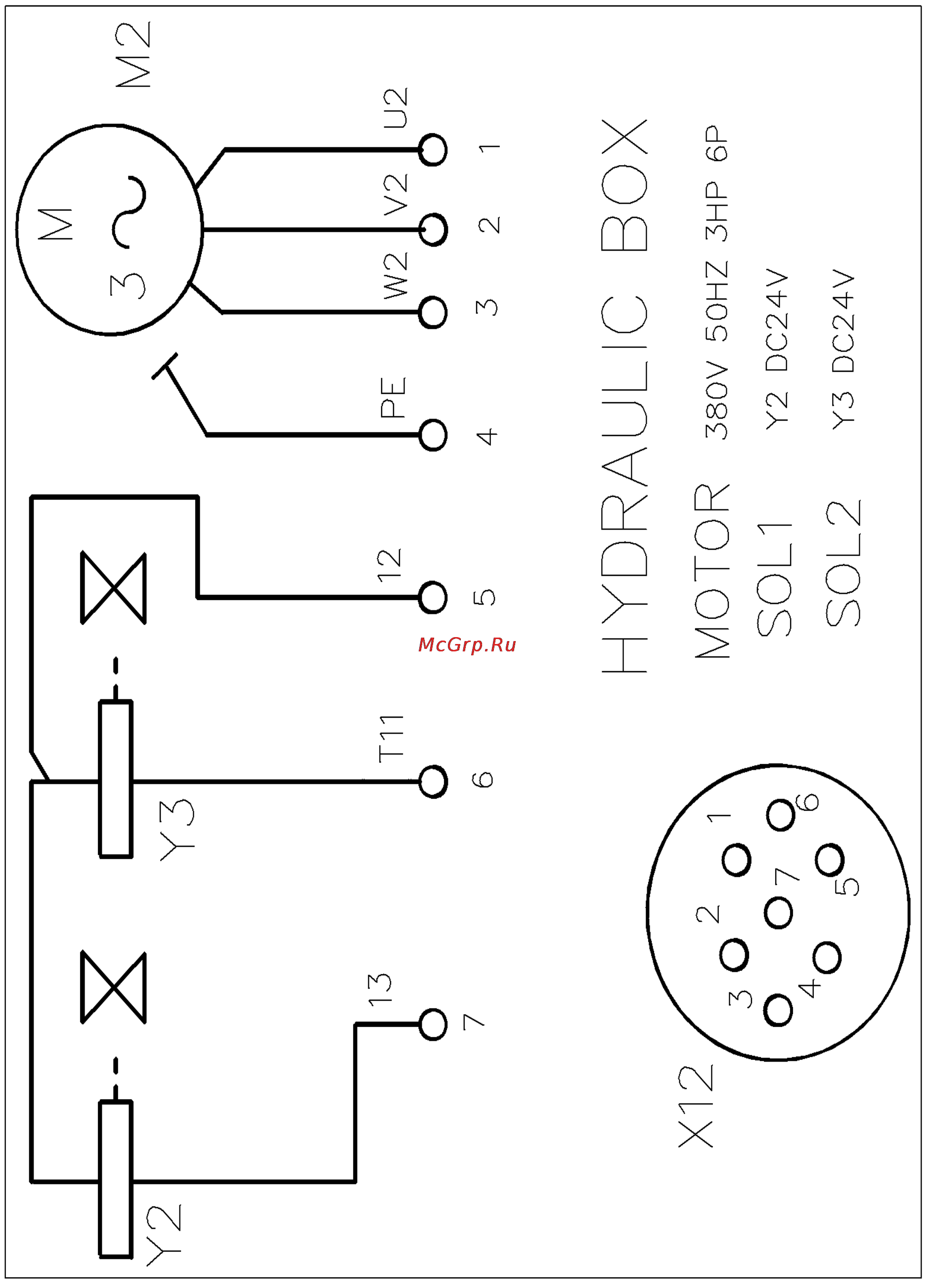

10.14 Электросхема гидравлической системы
Содержание
- Gb operating instructions rus 1
- Jpsg 1020аh jpsg 1224аh 1
- Jpw tool ag tämperlistrasse 5 ch 8117 fällanden switzerland phone 41 44 806 47 48 fax 41 44 806 47 58 1
- Www jettools com 1
- Инструкция по эксплуатации 1
- Плоскошлифовальные станки 1
- Ce conformity declaration 2
- Jpsg 1020ah 2
- Инструкция по эксплуатации плоскошлифовальных станков jpsg 1020aн jpsg 1224ah 3
- В спецификация шлифовального круга и шпинделя 1 спецификация круга наружний диаметр ø255 мм внутренний диаметр ø50 8 мм ширина 25 мм скорость вращения круга около 1200 м мин 1450 об мин 2 фланцы соответствуют iso r666 15
- Помните нагрузка на стол не учитывает вес зажимных приспособлений jpsg 1020ah 1 максим длина шлифования 630 мм 2 максим ширина шлифования 281 мм 3 максим высота шлифования 397 мм 4 максимальная нагрузка на стол 380 кг 5 скорость перемещения стола 5 25 м мин 6 размер магнитного стола 250х500 мм а диаметр груга 205 мм в ширина круга 19 мм с рабочая ширина стола 250 мм d опорная ширина стола 345 мм jpsg 1224ah 1 максим длина шлифования 630 мм 2 максим ширина шлифования 308 мм 3 максим высота шлифования 427 мм 4 максимальная нагрузка на стол 425 кг 5 скорость перемещения стола 5 25 м мин 6 размер магнитного стола 300х600 мм а диаметр груга 305 мм в ширина круга 32 мм с рабочая ширина стола 300 мм d опорная ширина стола 385 мм 2 а спецификация шлифовального круга и шпинделя 1 спецификация круга наружний диаметр ø203 мм внутренний диаметр ø31 75 мм ширина 12 мм 19 мм скорость вращения круга около 1800 м мин 2850 об мин 2 фланцы соответствуют iso r666 15
- Рабочая зона 15
- 16 проверьте что регулировочные винты обеспечивают положение стола в пределах 0 02 1000 мм 17 проверьте закрыта ли крышка шлифоваль ного круга 5 демонтаж станка демонтаж станка выполняется в обратной по следовательности монтажа 6 работа на станке 6 панель управления 23
- Работа шлифовального станка требования к работе подходят для любых плос кошлифовальных станков необходимо иметь представление о последовательности действий при работе на станке следуйте пошагово тре бованиям инструкции чтобы иметь представле ние о правильных приемах работы и благопо лучной эксплаутации станка запоминайте все действия 6 операционные меры безопасности знать как остановить станок до начала работы на нем остановить станок немедленно если происхо дит что то нехарактерное никогда не превышайте допустимые возмож ностями станка величины срезаемого слоя никогда не пытайтесь шлифовать вручную не используйте фланцы шлифовального круга не проверив их совместимость с walter meier ag все защитные приспособления и кожухи долж ны быть установлены на своих местах дверцы шкафов закрыты запрещается просовывать руки в рабочую зону станка при двигающемся столе и или вращаю щемся шпинделе отключите станок от сети питания если необ ходимо покинуть рабочее место не обрабатывайте материалы не 23
- 1 2 3 4 5 6 30
- Bond etc 30
- Example 51 a 36 l 5 v 23 30
- Grade structure nature 30
- Grain size 30
- Marking 30
- Nature of abrasive 30
- Of bond 30
- Type of 30
- Type of abrasive 30
- Выбор и хранение шлифовального круга 7 маркировка шлифовальных кругов 30
- Мин м n d v 1800 1000 32
- Трубопроводы гидравлической системы 36
- Схема заземления 38
- Схема аварийного отключения 39
- Компоновка концевых и безконтактных выключателей 40
- Схема электрической цепи 10 управление двигателями 42
- Управление двигателями 43
- Аварийный выключатель и питание 44
- Шаговый двигатель и контроль магнитного стола 45
- Цепь управления 46
- Цепь управления и цепь ламп 47
- Схема поперечной подачи задняя и передняя 48
- Контроль стола и мотора поперечной подачи 49
- Схема концевых выключателей 50
- Рсв i o card 51
- Система подвода сож 53
- Клеммы электрического шкафа 54
- Электросхема гидравлической системы 55
