4. Пожалуйста, утилизируйте отработанные

СОЖ и масла в соответствии с требованиями

действующего законодательства.

5. Когда Вы замените старую СОЖ в баке,

пожалуйста, подключите сначала насос подачи

СОЖ для перекачки к другому резервуару

шлангом В.

5.6 Подключение к сети

Пожалуйста, проверьте напряжение и частоту

согласно пункта 3.2 инструкции. Подключите пи-

тание гидравлической системы, системы подво-

да СОЖ и электромагнитной системы.

Максимальное потребление электроэнергии 6,5

КВА. Пожалуйста, используйте формулу, чтобы

вычислить электрический ток:

KVA x 1000 А: Электрический ток

A = ────── (АМПЕР) V: напряжение

V x √3 KVA: Полный расход энергии

Отношение напряжения, полного расхода энер-

гии и электрического тока.

Для напряжения 380В необходим ток:

3,75 кВт….15А; 5,6 кВт….20А; 7,5 кВт….30А

Пожалуйста, проверьте местный закон о разме-

ре линии электроэнергии. Если нет никакой ли-

нии PE в сети питания, пожалуйста, используйте

заземленную медную полосу. Сопротивление

заземления должно составить 100 ОМ. Пожа-

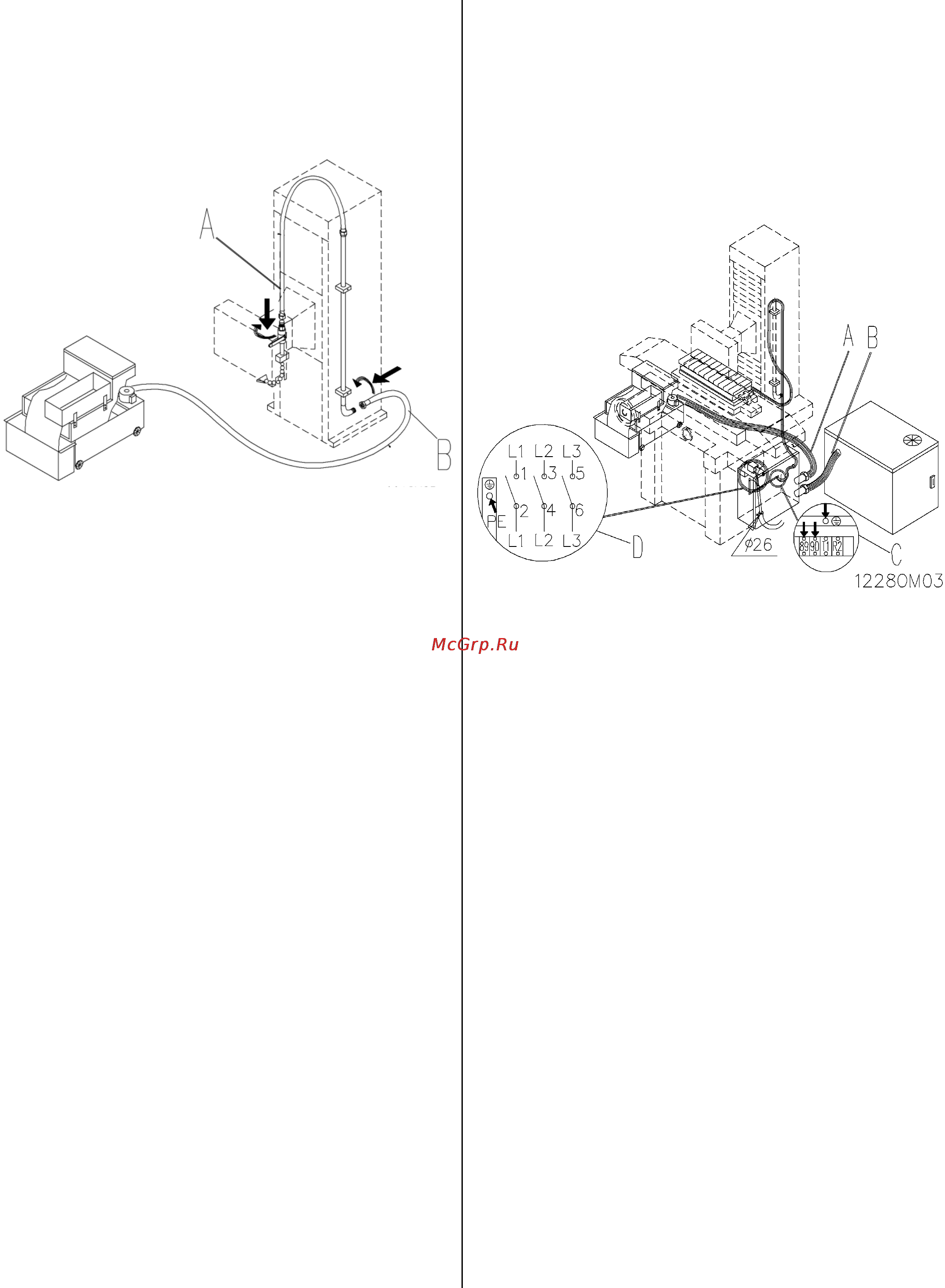

луйста, проверьте рисунок ниже, чтобы подклю-

чить кабели питания.

1. Подключите кабель питания системы СОЖ

(A), разъем маркирован _А_.

2. Подключите кабель питания гидравлической

системы (B), разъем маркирован _B_.

3. Подключите кабель электромагнитного стола

(C), к контактам (89), (90) в электрической

коробке, постоянное напряжение составляет

110В.

4. Подключите кабель внешнего питания (D) к

контактам L1, L2, L3, PE. Не соединяйте

нейтральную линию с контактом PE. Если у Вас

нет линии PE, пожалуйста, установите зазем-

ленную медную полосу вместо этого.

5. Проверка правильности подключения фазы:

шпиндель должен вращаться по часовой стрел-

ке, когда Вы нажмете на кнопку пуска шпинделя,

или если Вы нажмете на кнопку включения насо-

са СОЖ, то она должна политься......и т.д. Это

все признаки правильного подключения фазы.

Если фаза подключена не правильно, нажмите

кнопку аварийного отключения питания немед-

ленно и выключите главный выключатель. Затем

переставьте контакты L1 и L3.

5.7 Перепроверьте перед началом работы

Для Вашей безопасности, пожалуйста, проверь-

те следующие шаги, прежде, чем начать рабо-

тать в первый раз.

(1) Залейте достаточный объем масла в резер-

вуар для смазки.

(2) Залейте достаточный объем масла для гид-

равлической системы в бак.

(3) Залейте достаточный объем СОЖ в бак.

(4) Снимите фиксаторы стола станка.

(5) Удалите всю транспортную и антикоррозий-

ную смазку на станке.

(6) Удалите весь впитывающий гель со станка.

(7) Подключите кабели питания гидравлической

системы к электрической сети станка.

(8) Подключите кабели питания системы СОЖ к

электрической сети станка.

(9) Подключите кабели питания электромагнит-

ного стола к электрической сети станка.

(10) Удостоверьтесь, что регулятор скорости

стола находится в положении ВЫКЛ.

(11) Проверьте положение кнопки АВАРИЙНОГО

ВЫКЛЮЧЕНИЯ (E-STOP).

(12) Проверьте установку шлифовального круга

на шпинделе станка.

(13) Проверьте соответствие напряжения и ча-

стоты.

(14) Проверьте силовые кабели питания.

(15) Проверьте фазировку подключения.
