инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH

11.3: Спецификация концевых и безконтактных выключателей

PART NO. TECHICAL DATA SUPPLIER

SUPPLIERS REFERENCE

S Remark

------------------------------------------------------------------------------

1 S21 15A 125VAC TEND UL, CSA

2 S22 15A 125VAC TEND UL, CSA

3 B1 12-24VDC 100mA F.T.C PL-5P (PROXIMITY)

4 B2 12-24VDC 100mA F.T.C PL-5P (PROXIMITY)

5 S23 15A 125VAC OMRON Z15G1308 UL, CSA

6 B5 12-24VDC 100mA F.T.C PL-4P (PROXIMITY)

11.4: Спецификация мотора

PART NO. TECHICAL DATA SUPPLIER

SUPPLIERS REFERENCE

Remark

------------------------------------------------------------------------------

1 M2 3HP 380/50HZ

2 M1 5HP 380/50HZ 6P

3 M5 80W 220V 6P

4 M4 1/4 HP 380/50HZ 6P

5 M6 DC 2A VEXTA PK296-01A

6 M7 110V PUMP 110V PUMP

7 Y2 DC24V SOL D24 (DC24V)

8 Y3 DC24V SOL D24 (DC24V)

9 M1 10HP 380/50 HZ 6P

11.5: Проверка и эксплуатация

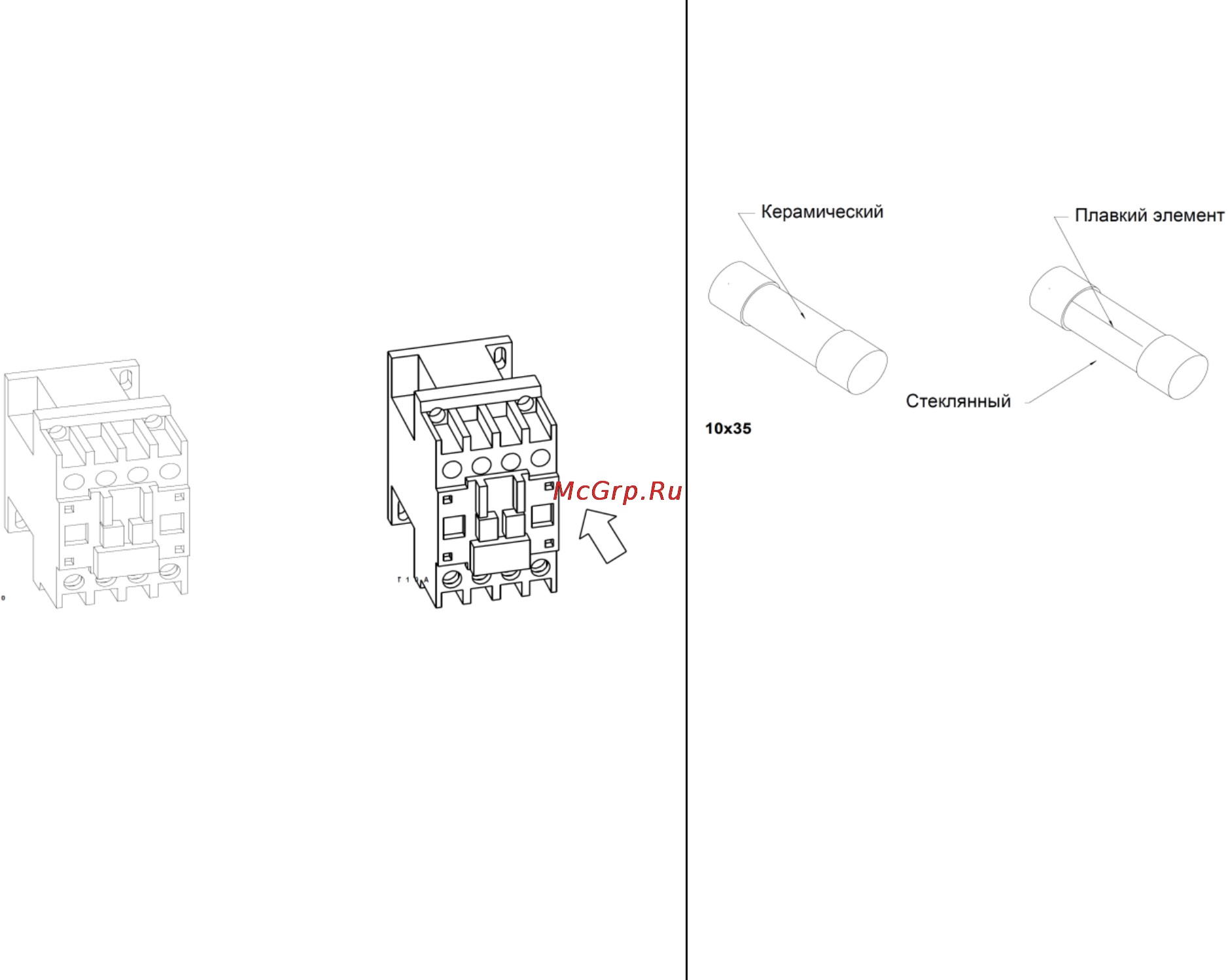

1. Визуально проверить работу магнитного вы-

ключателя

Проверка

1) Проверить визуально:

<Магнит выключен>

Когда магнитный выключатель будет включен,

подпружиненный подвижный контакт и корпус

реле будут на одной высоте.

<Магнит включен>

Когда магнитный выключатель будет выключен,

подпружиненный подвижный контакт будет вы-

ступеть примерно на 4 мм из корпуса реле.

ПОМНИТЕ: Может быть такая ситуация, когда

флажок опорная пружина отошел несмотря на

то, что магнитный пускатель отключен. Пыль или

иное инородное тело, попавшее между контак-

тами или подвижными частями, может быть при-

чиной плохого контакта.

2. Проверка предохранителей

В керамическом предохранителе плавкий эле-

мент не виден.

Если есть сомнения в работоспособности кера-

мического предохранителя, его можно проверить

только с помощью мультиметра.

В предохранителе со стеклянной трубкой виден

плавкий элемент.
