инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
8

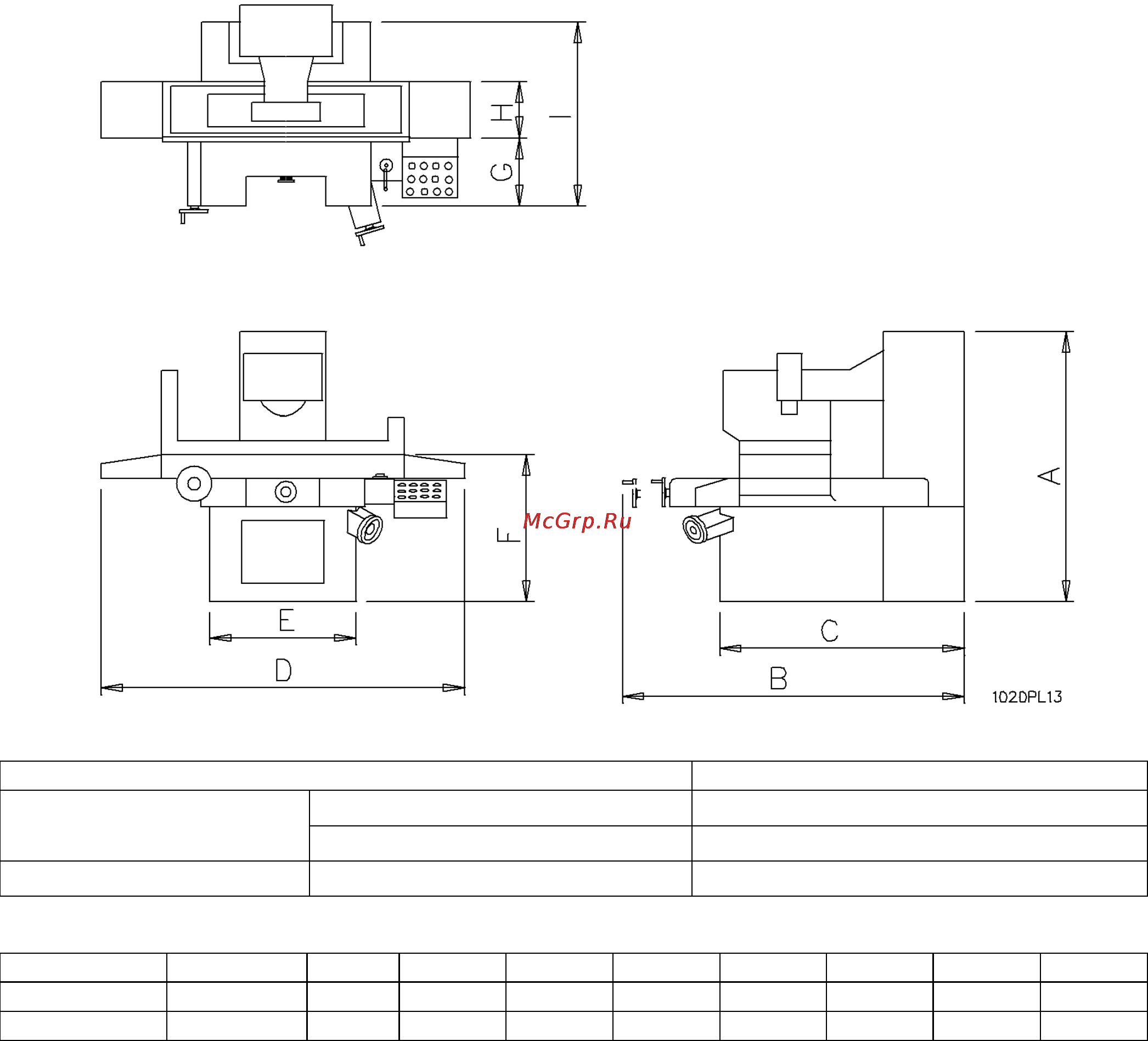

2.4 Габаритные и фундаментные размеры станков
JPSG-1020AH/
A
круг Ø200 - Ø225 мм
Стандартная стойка
1700 мм
Специальная высокая стойка
1800 мм
круг Ø200 мм
Специальная высокая стойка
1800 мм
MM
Серия
A
B
C
D
E
F
G
H
I
1020АН
1700/1800
1500
1065
1755
760
950
350
345
1037
1224АН
1800
1555
1065
1935
760
950
365
385
1087
