инструкция по эксплуатации станка JET серии JPSG-xxxxSD
56
(5) Регулировка равномерности зазора
Используя щуп толщиной вполовину меньшей от используемого выше для проверки правильности
установочного положения круга относительно фланца. Равномерный зазор по всей окружности
гарантированно обеспечивает соосность круга и фланца.

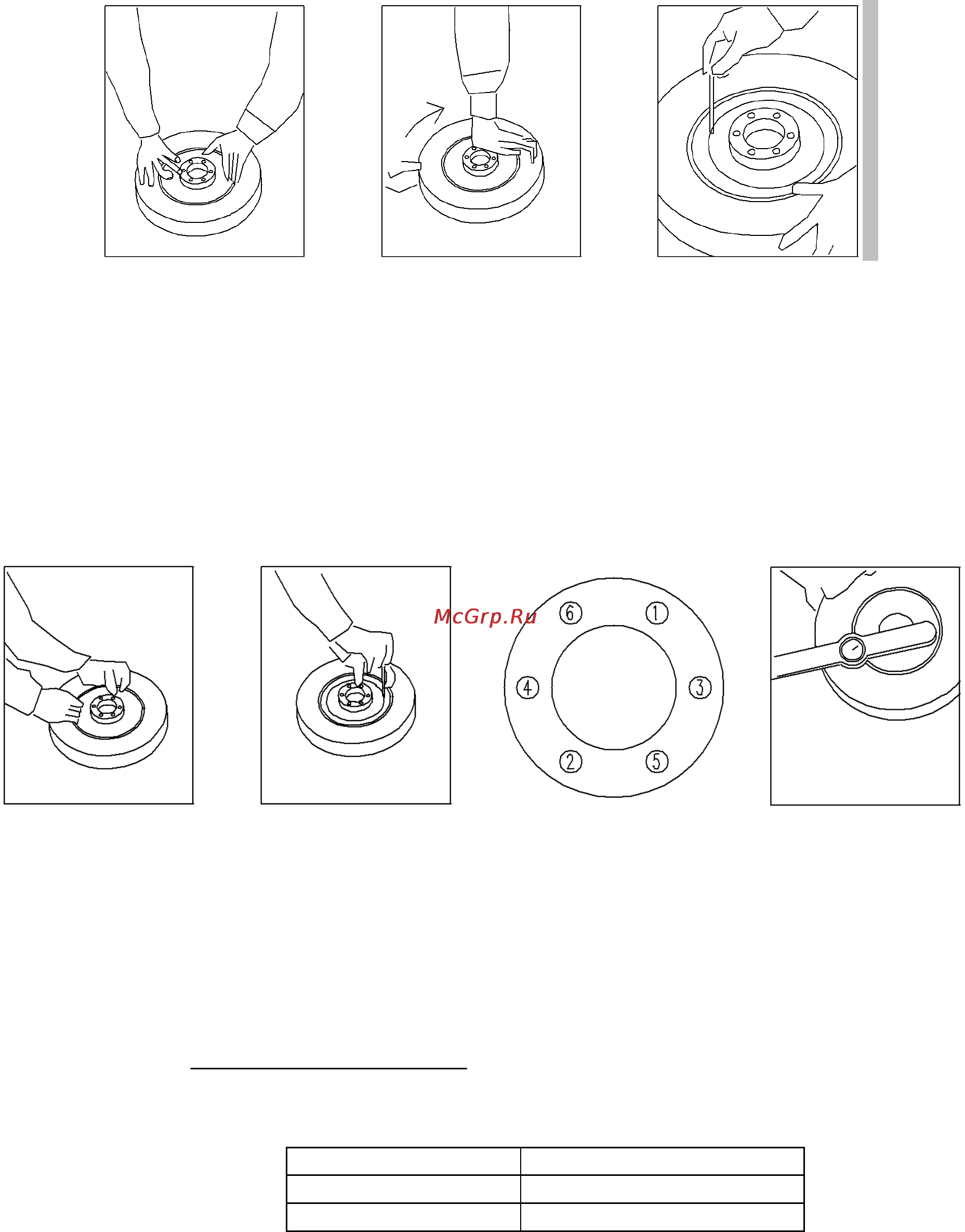

(6) Предварительная фиксация
Установите крышку фланца как на Рис.6.11.11, вставьте винты в соответствующие отверстия.
Немного затяните винты как на Рис.6.11.12. Про-изводите последовательную затяжку в соответствии
со схемой на Рис.6.11.13.
(7) Затяжка
В соответствии с Рис.6.11.14, используйте динамометрический ключ, затяните винты фланца.
Сначала закрутите винты с усилием 2/3 от рекомендуемого, немного подтяните во второй и
окончательно затяните в третий подход.
Необходимый крутящий момент рассчитывается исходя из диаметра винтов, их количества и
площади соприкосновения шлифовального круга и фланца Af(см2) и рассчитывается по следующей
формуле:
Mo=
０．２ｘｄｘｐｘＡｆ
,
ｎ
P(кг/см2) - это контактное давление между шлифовальным кругом и фланцем. Оно изменяется в
зависимости от типа, формы, размеров круга и типа фланцев.
Диаметр круга (D)
P(кг/см2)
Менее 305 мм
0,05 D
Более 305 мм
0,035D или 40 кг/см2
Предполагается, что величина контактного давления определяется по таблице и вы используете
шлифовальный круг поставщика.
Быстрота и точность установки шлифовального круга на фланце достигается только в результате
практического опыта и получения навыков.
Основные принципы этой операции:
1. Не устанавливайте фланец неправильным способом Рис.6.11.15.
2.Пожалуйста, проверьте пункт 6.11. (a, b, c), установка круга на фланце.
3. Очистите перед сборкой сопрягаемые поверхности круга и фланца. Отрегулируйте зазор между
кругом и фланцем, сделайте его равномерным по всей длине окружности перед тем, как
зафиксировать круг.
4. Используйте динамометрический ключ для создания соответствующего усилия затяжки винтов.
Выполняйте затяжку винтов в указанной на схеме последовательности за несколько приемов.
Рис. 6.11.8
Рис. 6.11.9
Рис. 6.11.10
Рис. 6.11.11
Рис. 6.11.12
Рис. 6.11.13
Рис. 6.11.14
