7.1.2 Защитные приспособления

1 Защитный кожух

Предназначен для того, чтобы стружка не раз-

леталась в стороны. Когда работает сверло,

кожух должен быть закрыт. Шпиндель должен

остановиться, если кожух открыт.

2 Концевой выключатель

Если защитный кожух открыт, концевой вы-

ключатель останавливает вращение шпинде-

ля. Если защитный кожух закрыт, шпиндель

работает.

Внимание:

1. Когда Вы закрываете защитный кожух

(1 на Рис.), концевой выключатель (2 на Рис.)

подаёт сигнал разрешить вращение шпинде-

ля. Следовательно, на станке можно рабо-

тать.

2. Когда Вы открываете защитный кожух

(1 на Рис.), концевой выключатель (2 на Рис.)

концевой выключатель немедленно останав-

ливает шпиндель.

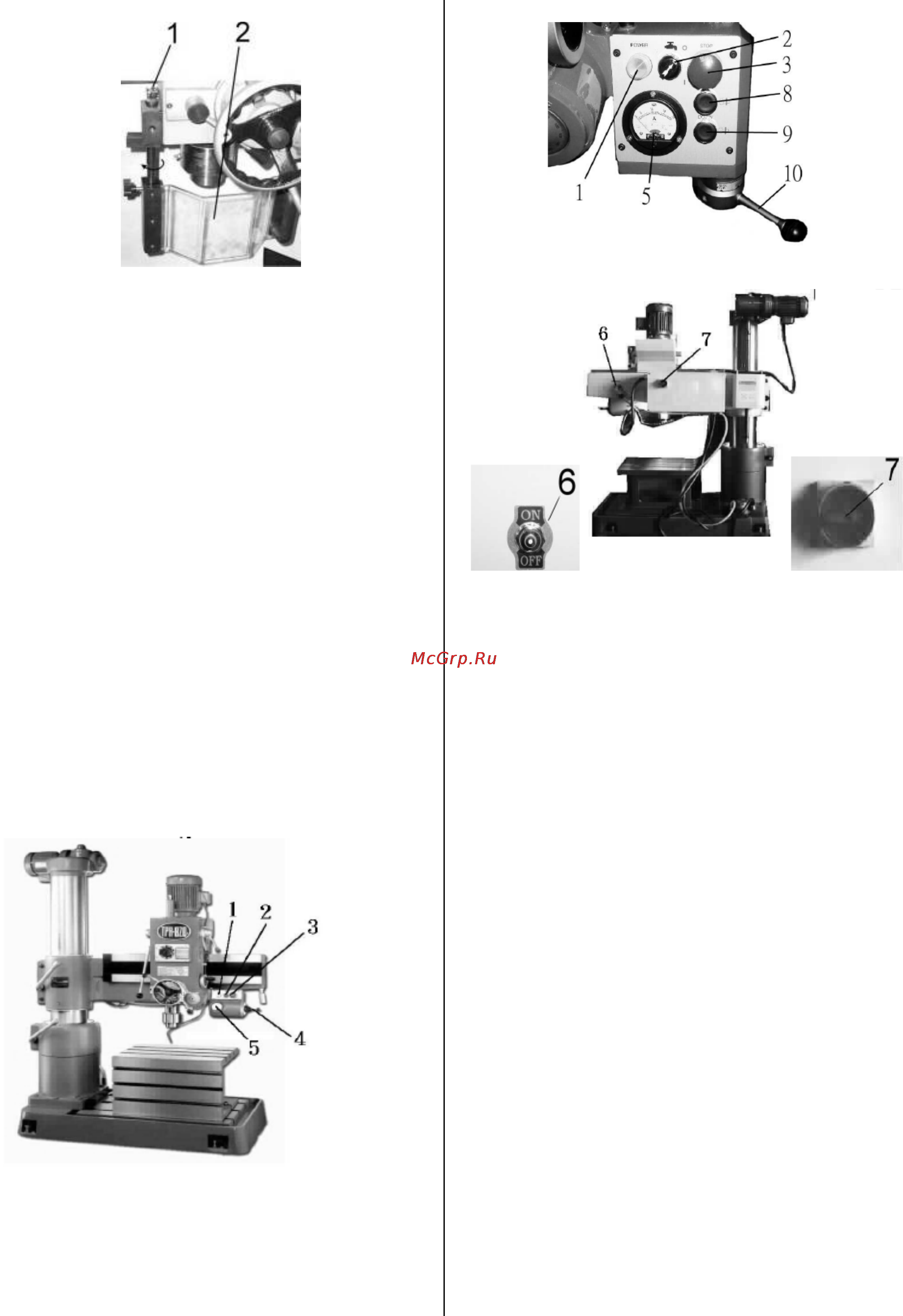

7.1.3 Описание выключателей

Выключатели для JRD-920R

Исполнение 1. Вид спереди

Исполнение 2. Вид сзади

1 Сигнальная лампочка источника питания

Когда станок включен в сеть, горит сигнальная

лампочка.

2 Выключатель подачи СОЖ

С помощью этого выключателя можно начать

или прекратить подачу смазки во время свер-

ления. Если температура обработки очень

высокая, сверло может быстро износиться.

СОЖ снизит температуру и продлит срок

службы сверла. Включите выключатель, что-

бы начать подачу смазки, и выключите, чтобы

остановить подачу. Интенсивность подачи

СОЖ контролируется регулировочной ручкой

подачи СОЖ.

3 Кнопка аварийного останова

Служит для остановки станка, если во время

обработки возникли неисправности.

4 Рукоятка

Контролирует подъём консоли и направление

вращения шпинделя. На рукоятке 4 символа.

"SPDL.FOR." означает, что шпиндель враща-

ется по часовой стрелке. "SPDL.REV." означа-

ет, что шпиндель вращается против часовой

стрелки.

"Arm UP" означает поднять консоль. "Arm

Down" – опустить консоль.

5 Амперметр

Чтобы для оператора было понятно, правиль-

но ли идет обработка.

6 Выключатель лампы

Для включения и выключения лампы местного

освещения.

7 Главный выключатель

Обеспечивает подачу электроэнергии от ис-
