инструкция по эксплуатации станка JET мод.JRD-920R
13
точника питания к станку.
8 Кнопка подъёма консоли
При нажатии на кнопку «UP» (ВВЕРХ) консоль
поднимается.
9 Кнопка опускания консоли
При нажатии на кнопку «DOWN» (ВНИЗ) кон-
соль опускается.
10 Переключатель направления вращения
шпинделя
«SPDL.FOR.» означает, что шпиндель враща-
ется вперёд, «SPDL.REV.» означает, что
шпиндель вращается в обратную сторону.

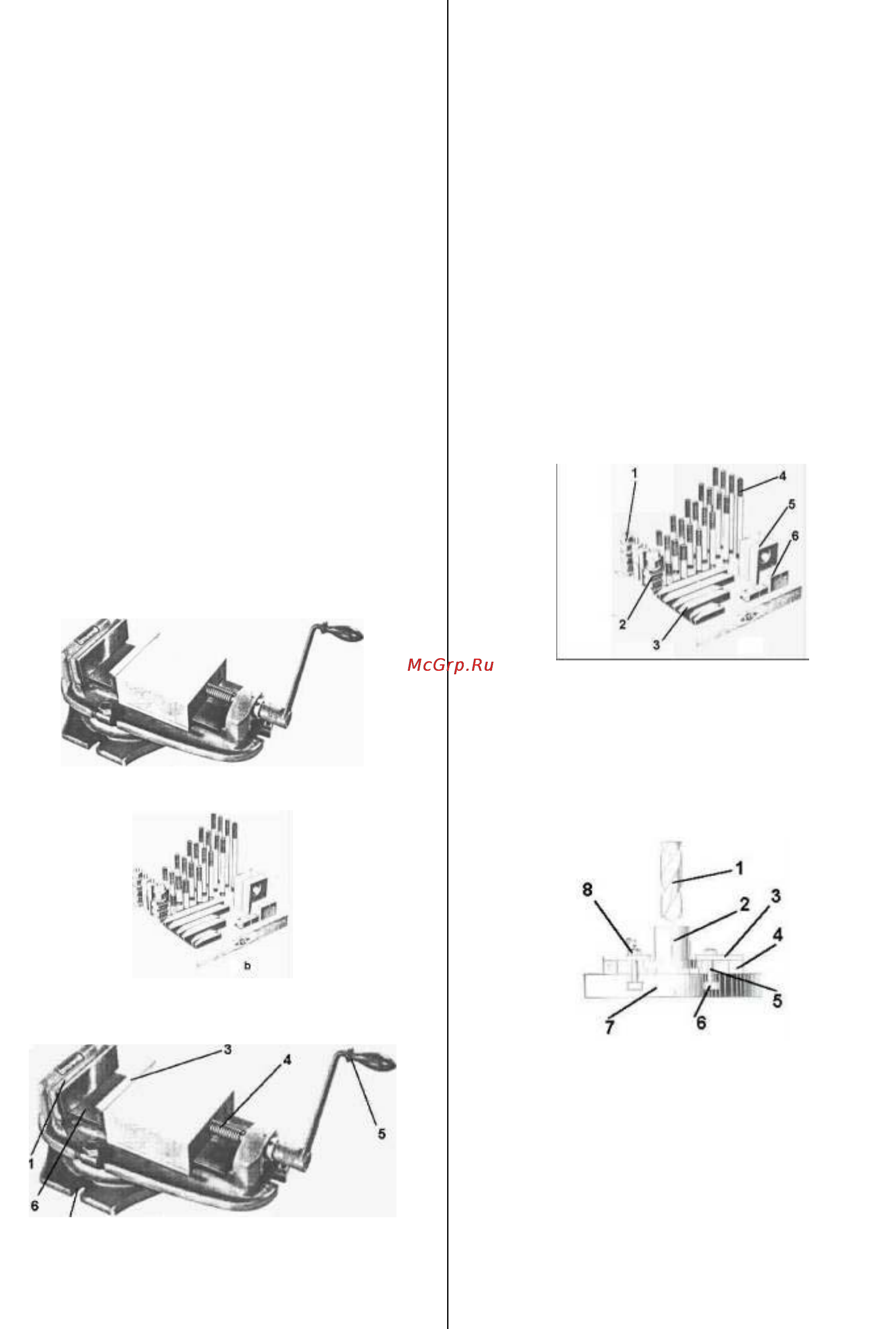

7.2 Установка тисков
7.2.1 Общие указания
Для безопасной работы заготовку необхо-
димо крепко и правильно зафиксировать на
станке. Обычно для зажима заготовки ис-
пользуются тиски (Рис. а). В то время как у
тисков есть ограничение по размеру фикси-
руемой заготовки, универсальные прихваты
(Рис. b) можно использовать для зажима
больших заготовок, а также для заготовок,
которые сложно зафиксировать обычными
тисками. Комплект универсальных прихва-
тов включает Т-образные болты, прижимные
пластины, блоки с отверстиями, которые об-
легчают зажим заготовки.
Рис. a
Рис. b
7.2.2 Описание тисков и фиксация заготовки
1. Неподвижная губка
2. Крепёжная часть с Т-образным болтом и
гайками
3. Подвижная губка
4. Резьбовой винт
5. Рукоятка
6. Рабочая поверхность тисков
Инструкция по зажиму заготовки:
a. Отодвиньте сверло или поднимите редук-
тор как можно выше.
b. С помощью щётки очистите рабочий стол
и тиски.
c. Очистите тиски чистой тряпкой.
d. Установите заготовку на тисках. Если Вы
фиксируете заготовку для термического свер-
ления, установите блок под заготовкой таким
образом, чтобы не просверлить тиски.
e. Чтобы зафиксировать рукоятку, поверните
ее по часовой стрелке. Чтобы не было зазора
между заготовкой и блоком, можно ударить по
заготовке пластмассовым молотком или мед-
ным бруском.
7.2.3 Универсальные прихваты и зажим
заготовки
1. Шестигранные гайки
2. Т-образные гайки
3. Прижимные пластины
4. Болты с двойной головкой
5. Блоки с отверстиями
6. Ступенчатые блоки
Инструкции по фиксации заготовки:
1. Сверло
2. Заготовка
3. Прижимной блок
4. Вставка
5. Болты с двойной головкой
6. Т-образные болты
7. Рабочий стол
8. Шестигранная гайка
a. Отодвиньте сверло или поднимите редук-
тор как можно выше.
b. Щёткой очистите рабочий стол и тиски.
c. Поверхность тисков протрите тряпкой.
