инструкция по эксплуатации станка JET мод.JRD-920R

d. Установите заготовку на тиски. Если Вы

фиксируете заготовку для термического свер-

ления, установите блок под заготовкой таким

образом, чтобы не просверлить тиски.

e. Закрутите Т-образную гайку на болте с

двойной головкой подходящей длины, устано-

вите болт в Т-образный паз рабочего стола

или основания.

f. Выберете вставку или ступенчатый блок

такой же высоты, как высота кромки заготов-

ки. Вставьте их с другой стороны болта.

g. Установите прижимные пластины с отвер-

стиями на болты, одной стороной прижмите

кромку заготовки, а другой вставку или сту-

пенчатый блок. Затем затяните шестигранные

гайки.

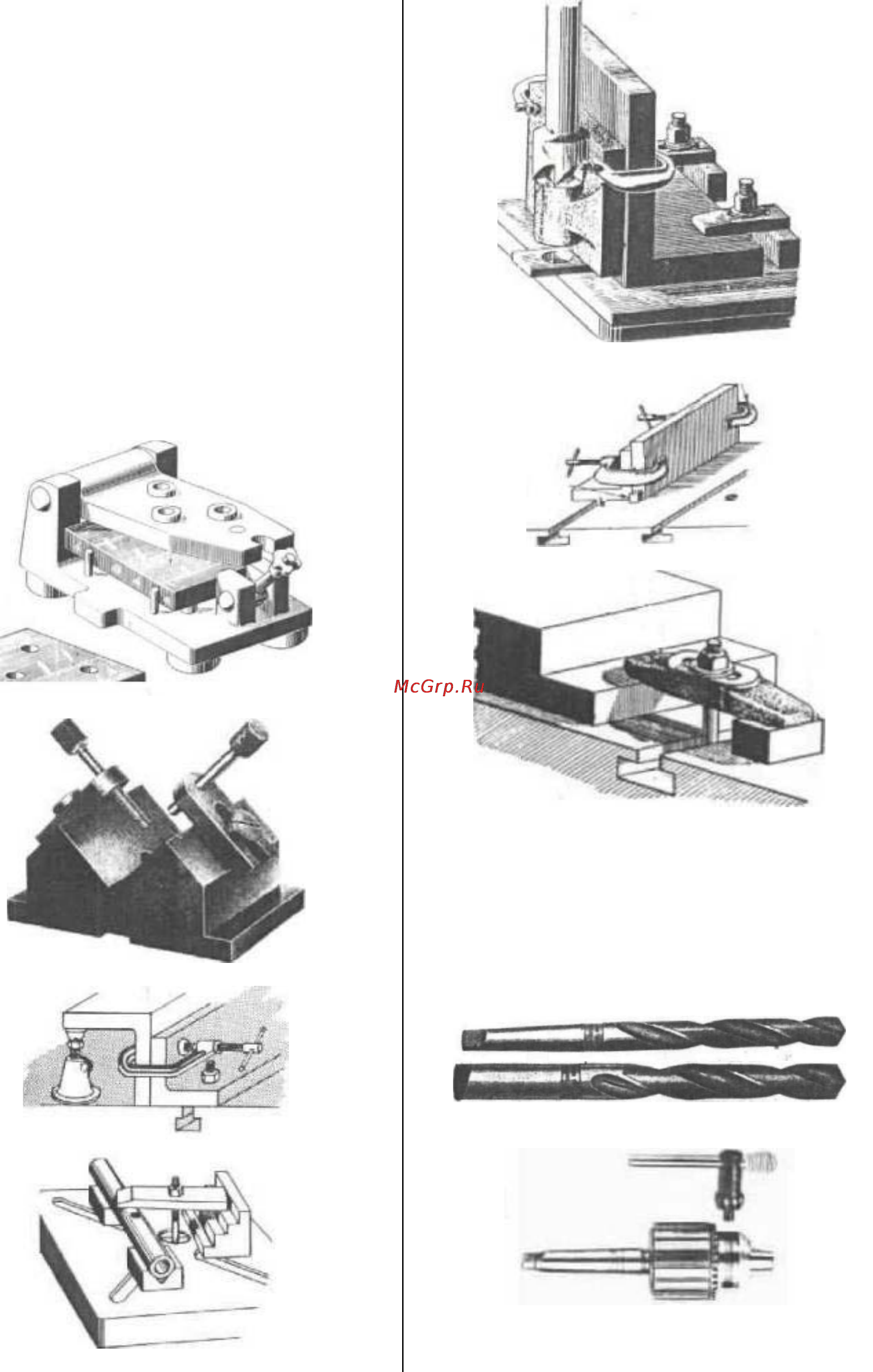

Фиксация заготовки с помощью универ-

сальных прихватов

7.3. Установка и замена сверла

Свёрла бывают двух видов: сверло с прямой

рукояткой и сверло с конической рукояткой

(Рис. a). Эти сверла зажимаются по-разному.

Прямое сверло фиксируется шпинделем, а

сверло с конической рукояткой фиксируется с

помощью втулки.

Рис. a

Рис. b
