инструкция по эксплуатации станка JET мод.JRD-920R
15
Рис. c

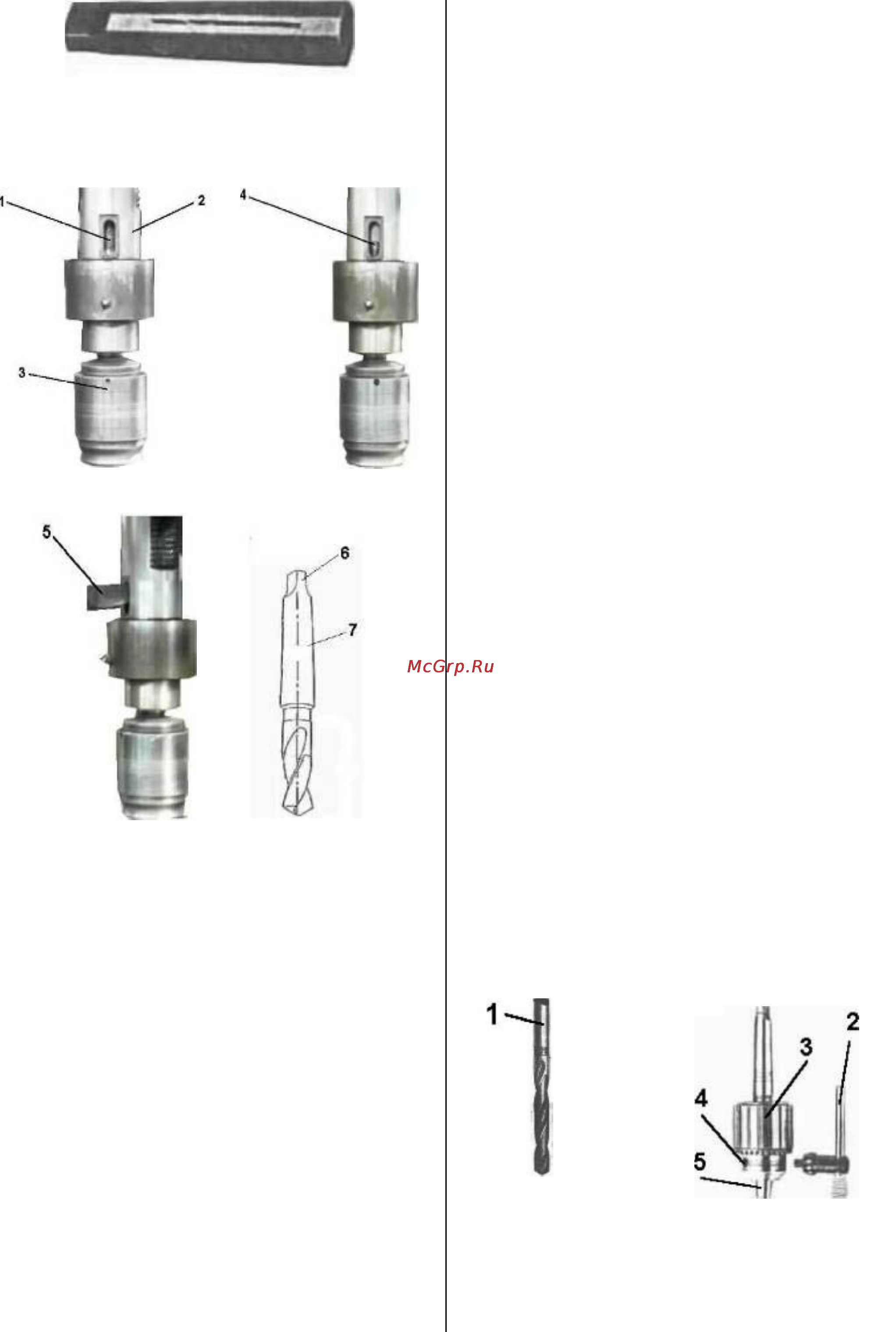

7.3.1 Монтаж и демонтаж сверлильной го-
ловы и оправки
Рис. а
Рис. b
Рис. c
Рис. d
1) Вращающийся вал
2) Втулка
3) Оправка сверла
4) Шток или зажим сверла
5) Клин для демонтажа сверла
6) Наконечник сверла
7) Сверло
Демонтаж конического сверла и зажимов
сверлильной головы:
a. Отодвиньте сверло или поднимите редук-
тор как можно выше.
b. Отключите станок от сети.
c. Наденьте перчатки.
d. Вставьте толстый деревянный брусок под
сверло и сверлильную голову.
e. Поверните рукоятку подачи по часовой
стрелке и опустите шпиндель до 150-200 мм
(Рис. а).
f. Поворачивайте вращающийся вал от
втулки до тех пор, пока его не будет видно в
отверстии для демонтажа сверла (Рис. b).
g. Вставьте клин в отверстие (Рис. с).
h. Ударяйте по клину пластмассовым молот-
ком или медным бруском до тех пор, пока
сверло и зажимной патрон не упадут на дере-
вянную планку.
Внимание: расстояние между деревянной
планкой, сверлом и зажимным патроном
должно быть около 30 мм.
Монтаж сверлильной головы и зажимного
патрона:
a. Отодвиньте сверло или редуктор как
можно выше.
b. Отключите станок от сети.
c. Наденьте перчатки.
d. Вставьте толстую деревянную пластину
под сверло и зажимной патрон.
e. Поверните рукоятку подачи по часовой
стрелке и опустите шпиндель на 150-200 мм
(Рис. а).
f. Поворачивайте вращающийся вал от
втулки до тех пор, пока его не будет видно
сзади станка из отверстия для демонтажа
сверла (Рис. b).
g. Наконечник сверла должен быть направ-
лен вверх (Рис. d).
h. Установите сверло и зажим на вращаю-
щийся вал, тело сверла должно быть встав-
лено в отверстия для демонтажа сверла (Рис.
b).
i. Поверните рукоятку против часовой
стрелки. Опускайте шпиндель, пока сверло и
нижняя часть зажимного патрона не коснется
деревянной планки. Следите, чтобы сверло
не выпало.
Внимание:
Расстояние между деревянной планкой, свер-
лом и наконечником зажима должно быть око-
ло 30 мм.
7.3.2 Монтаж и демонтаж сверла с цилинд-
рическим хвостовиком
Рис. a
Рис. b
1. Сверло
2. Ключ
3. Стопорное кольцо
4. Отверстие для ключа
5. Зажимной патрон
