Руководство по эксплуатации станка JET BD-6 10
Проверьте, чтобы все детали по-прежнему были
надежно закреплены и функционировали
надлежащим образом.
Также проверьте надежность установочных
креплений.
Повторите данные действия для ВЫСОКОГО (HIGH)
диапазона частот вращения шпинделя.
В случае, если необходимо произвести какую-либо
регулировку, смотрите соответствующие
инструкции, приведенные в разделе «Настройка и
регулировка».
5. РАБОТА СТАНКА
5.1 Запуск станка
Примите все необходимые меры
предосторожности, приведенные выше, и
удостоверьтесь, что заготовка беспрепятственно
вращается. Установите рычаг диапазона частот
вращения шпинделя в требуемое положение:
ВЫСОКИЙ (HIGH) либо НИЗКИЙ (LOW) диапазон.
Установите переключатель шпинделя (Рис. 5, С) на
главной панели управления в положение ВПЕРЕД
(Forward). Проверьте, включен или выключен
рычаг автоматической подачи в зависимости от
того, требуется ли она.
ВАЖНО: данное действие ВСЕГДА должно быть
осознанно и целенаправленно.
ПРИМЕЧАНИЕ: если необходимо использование
автоматической подачи, рычаг ходового винта (25,
рис.2) должен быть установлен в положение
ВПЕРЕД (Forward). Если использование
автоматической подачи не требуется, рычаг можно
установить в положение НЕЙТРАЛЬНО (Neutral).
Для этого крепко возьмитесь за рифленую рукоятку
и потяните, преодолевая усилие пружины.
Удерживая рукоятку в этом положении,
переместите рычаг так, чтобы указатель на его
конце совпал со средней риской в корпусе.
Запустите станок в соответствии с описанными
выше инструкциями.
Если работа на станке закончена или станок
необходимо оставить без присмотра, установите
переключатель шпинделя в положение ВЫКЛ
(OFF), затем отключите станок от источника
питания.
5.2 Точение с ручной подачей
Перед началом обработки проверьте, чтобы были
проведены все настройки станка, как это описано
выше.
Выберите подходящий режущий инструмент и
установите в резцедержателе с наименьшим
вылетом, насколько это возможно. Закрепите его
при помощи трех винтов с внутренним
шестигранником, как показано на рис. 6. (В идеале
вылет должен быть примерно 10 мм, но не более
15 мм для прямого инструмента).

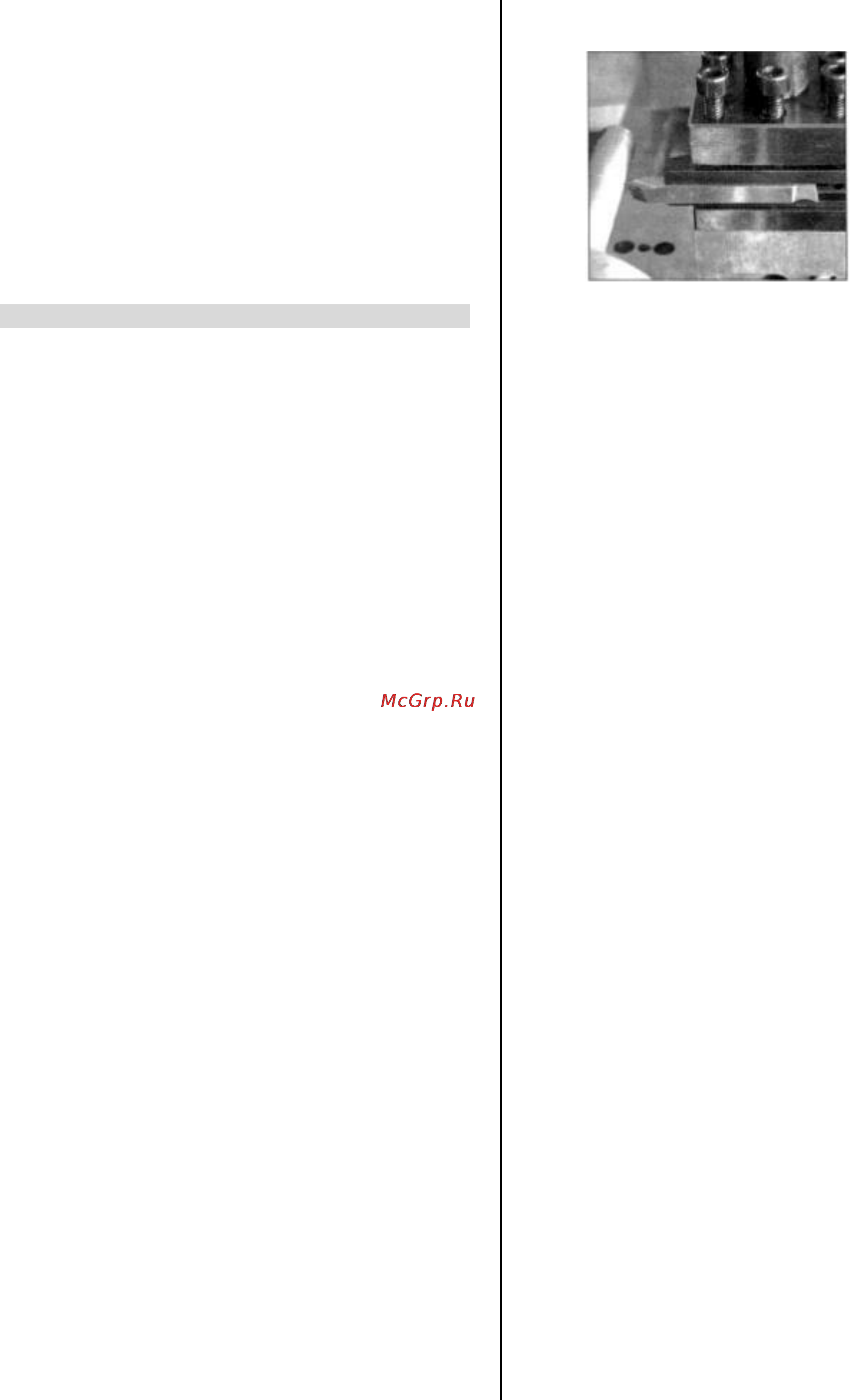

Рис.6
ВАЖНО обеспечить, чтобы вершина режущего
инструмента находилась на оси вращения
заготовки или чуть ниже. Вершина не должна быть
выше оси.
При необходимости можно использовать
подкладные пластины под резцом, чтобы
скорректировать высоту. Если вершина резца
находится слишком высоко, следует подобрать
другой инструмент или подшлифовать режущую
часть.
Чтобы проверить, на правильной ли высоте
находится вершина резца, расположите
инструмент так, чтобы она касалось центра задней
бабки. Они должны совпасть. При необходимости
сделайте поднастройку при помощи подкладных
пластин, подшлифуйте или установите другой
инструмент.
Если настройка удовлетворительна, установите
заготовку в трехкулачковый патрон или
планшайбу, при необходимости используйте центр
задней бабки для дополнительной опоры (Если
заготовка не удерживается патроном надлежащим
образом, если заготовка длинная или малого
диаметра). Дополнительно можно использовать
люнет.
Если задняя бабка не нужна, ее можно полностью
снять, ослабив крепежную гайку на ее основании и
сдвинув со станины.
Промаркируйте заготовку в том месте, где
заканчивается проход резца, в том числе буртик,
при помощи разметочного инструмента или
подобного. Перемещайте суппорт так, чтобы
режущий инструмент остановился прямо напротив
метки, затем при помощи поперечной подачи
подведите резец так, чтобы он коснулся заготовки.
Во время осуществления данных маневров
вращайте патрон рукой, чтобы проверить, что
ничего не прикоснется к нему, когда начнется
операция точения. Проверьте, что между
суппортом, резцедержателем, режущим
инструментом и патроном есть небольшой зазор.
Возможно, потребуется настройка
позиционирования крестового суппорта или
