Руководство по эксплуатации станка JET BD-6 9
предохранителя расположен на главной панели
управления.
Прикрутите четыре резиновые ножки к нижней
поверхности станины станка с помощью четырех
винтов с полукруглой головкой М6 через
резьбовые отверстия. Эти винты также
используются для крепления поддона для стружки.
Для максимальной устойчивости и
дополнительной безопасности настоятельно
рекомендуется прикрутить станок к прочному
основанию, как описано в разделе «Установка
токарного станка».
Три внешних кулачка для трехкулачкового
самоцентрирующегося патрона расширяют его
функциональные возможности.
4.2 Установка
Токарный станок должен быть установлен на
прочный и массивный рабочий стол, имеющий
достаточную высоту для того, чтобы оператору не
приходилось нагибаться при выполнении
стандартных токарных операций. Примите
необходимые меры предосторожности при
перемещении станка, учитывайте его вес,
воспользуйтесь помощью.
Удостоверьтесь, что рабочая зона хорошо
освещена, а тень оператора не будет мешать ему
во время работы.
Настоятельно рекомендуется плотно прикрутить
станок к прочному рабочему столу через
резьбовые отверстия, предназначенные для
крепления к станку резиновых ножек. Это
необходимо для обеспечения большей
устойчивости станка и, соответственно,
дополнительной безопасности.
Чтобы закрепить станок на столе, открутите четыре
винта М6, предназначенные для крепления
резиновых ножек и поддона для стружки к станку
(если ножки и поддон уже установлены) и снимите
ножки.

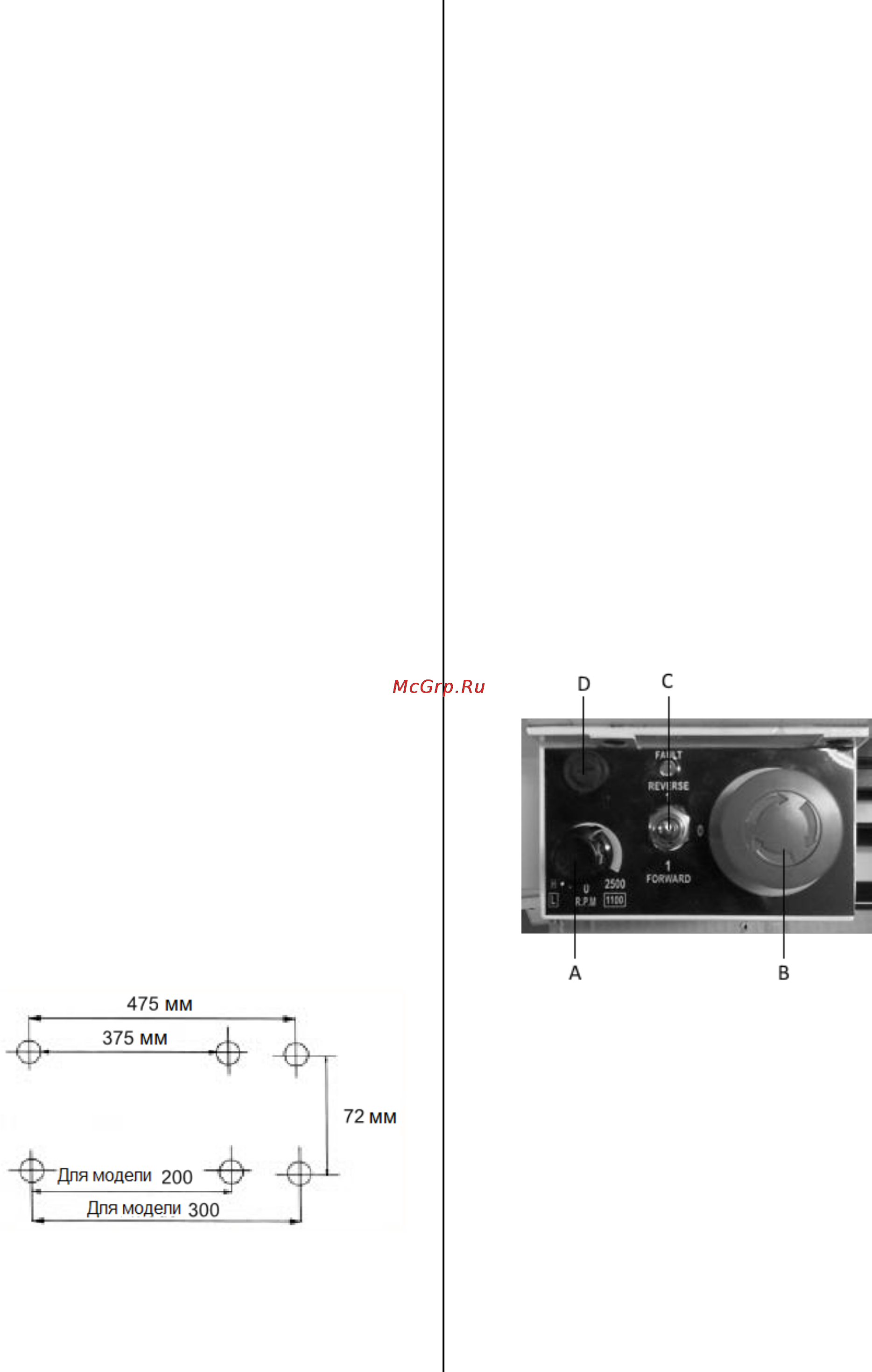

Рис.4
В столешнице просверлите четыре отверстия под
винты М6 с зазором по размерам, приведенным
на схеме справа. Прикрутите станок к столу с
помощью подходящих по длине болтов или винтов
М6 и плоских шайб (не поставляются). Поддон для
стружки должен быть установлен на свое место.
В качестве альтернативного варианта, если
постоянная установка станка нежелательна, можно
прикрутить его к толстой 16 мм фанерной плите с
минимальными рекомендуемыми размерами
800х300 мм. В этом случае установочные отверстия
следует просверлить в плите. При эксплуатации
станка плита должна быть закреплена на рабочем
столе с помощью струбцин.
4.3 Первый запуск станка
Соблюдая все приведенные выше меры
предосторожности, установите рычаг диапазона
частот вращения шпинделя (Рис. 1, 24) в
положение НИЗКИЙ (LOW).
Убедившись, что поперечный суппорт
располагается на достаточном расстоянии от
патрона, а рычаг автоматической подачи находится
в расцепленном положении (т.е. поднят), воткните
штепсель станка в розетку.
Установите переключатель шпинделя (Рис. 5, С) на
главной панели управления в положение ВПЕРЕД
(Forward), затем сбросьте аварийный выключатель,
слегка нажав на красную кнопку и провернув ее по
направлению к передней бабке, как указывают
изображенные на ней стрелки (Рис. 5, В).
Рис.5
Включите станок, МЕДЛЕННО поворачивая
рукоятку регулировки частоты вращения шпинделя
(Рис. 5, А) по часовой стрелке. При включении
питания произойдет щелчок, но шпиндель не
начнет вращаться до тех пор, пока рукоятка не
будет прокручена еще немного. При дальнейшем
поворачивании рукоятки скорость вращения
шпинделя будет постепенно возрастать.
Дайте станку поработать в общей сложности 5
минут, постепенно увеличивая скорость вращения
шпинделя в течение этого времени до
максимальной. Перед остановом станка и
отключением его от источника питания дайте ему
поработать на максимальной скорости как
минимум 2 минуты.
