Руководство по эксплуатации станка JET BD-6 8
ходового винта, через гайку. При включении
рычага автоматической подачи (Рис. 1, 13),
расположенном на фартуке суппорта, срабатывает
автоматическая подача.
Положение инструмента изменяется посредством
вращения рукоятки перемещения поперечного
суппорта (Рис. 1, 14), которая передвигает суппорт
поперек станины станка, и посредством вращения
маховика продольного перемещения суппорта
(Рис. 1, 16), который обеспечивает продольное
перемещение. Кроме того, рукоятка перемещения
крестового суппорта (Рис. 1, 12) может
использоваться для микроподачи инструмента,
установленного под прямым углом к поперечному
суппорту. Крестовой суппорт можно установить
под определенным углом к поперечному, что
позволяет точить короткие конусы. Данная
операция подробно описана в разделе «Точение
конуса».
Поперечный и крестовой суппорты оснащены
шкалами, которые используются для
микроперемещения инструмента. Одно деление
шкалы эквивалентно 0,025 мм. При вращении
рукоятки также поворачивается и шкала. Шкала
поперечного суппорта может оставаться
неподвижной, в то время как рукоятка вращается,
ее также можно установить на ноль. Способ
применения данной функции подробно описан в
разделе «Эксплуатация».
В резцедержателе установлены 8 винтов с
внутренним шестигранником, которые
используются для закрепления резца в выбранном
положении. Для удобства и более быстрой работы
можно закрутить 4 винта. На Рис. 3 закручены 2
винта.

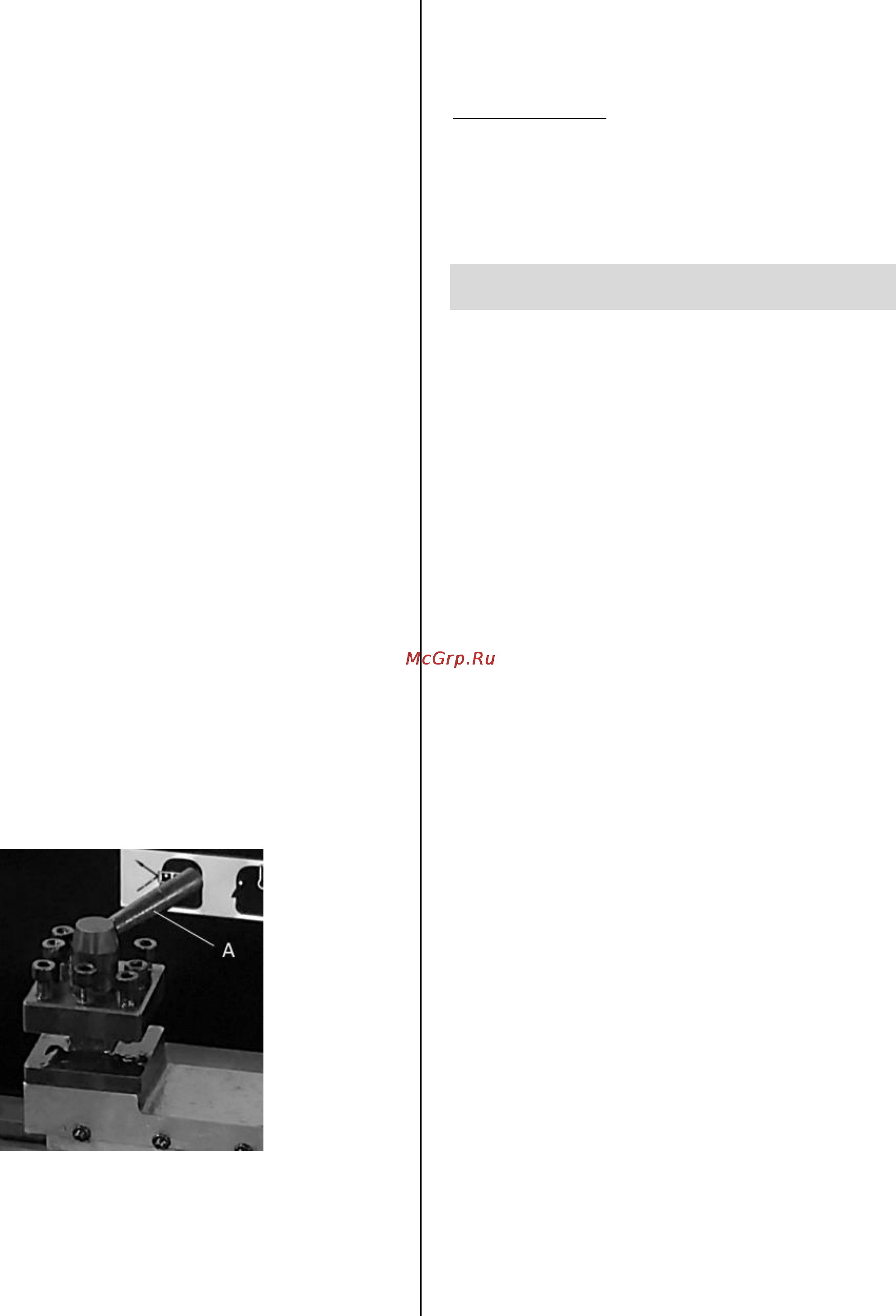

Рис.3
Резцедержатель поворачивается при ослаблении
рычага (Рис. 3, А) в его верхней части, что является
достаточным для того, чтобы слегка приподнять, а
затем повернуть резцедержатель в нужное
положение.
Перед началом точения ВСЕГДА проверяйте,
закреплен ли резцедержатель, и, следовательно,
резец. Рычаг должен быть плотно закручен.
Электродвигатель
Не рекомендуется разбирать двигатель станка.
Инструкция по замене щеток приведена в разделе
«Техническое обслуживание». Для остальных
видов технического обслуживания и ремонта
свяжитесь с поставщиком.
4. ТРАНСПОРТИРОВКА И ПУСК В
ЭКСПЛУАТАЦИЮ
4.1 Сборка
По получении токарного станка аккуратно
распакуйте его, осмотрите на предмет отсутствия
повреждений при транспортировке, убедитесь, что
все детали в наличии. Если имеются какие-либо
повреждения или отсутствуют детали, пожалуйста,
незамедлительно свяжитесь с поставщиком.
Учитывая вес станка, поднимите и установите
станок совместно с помощником на твердую
поверхность рабочего стола. Очистите
обработанные защитным покрытием поверхности
с помощью керосина или качественного
растворителя, затем слегка смажьте обработанные
поверхности станка.
Для удобства транспортировки рукоятка
перемещения поперечного суппорта установлена
наоборот. Снимите ее, открутив винт с
шестигранной головкой, и установите надлежащим
образом. Затем покрутите все рукоятки подач,
чтобы убедиться, что они вращаются свободно,
плавно и равномерно.
Присоедините пластиковые рукоятки к ободам
маховиков продольного перемещения суппорта и
перемещения пиноли задней бабки
соответственно, убедитесь, что гайки плотно
затянуты, а колеса свободно вращаются на осях без
чрезмерного осевого люфта.
Регулировка салазок поперечного и крестового
суппортов с целью обеспечения их плавного
перемещения в обоих направлениях была
произведена на заводе-изготовителе. Однако, если
в процессе транспортировки станка произведенная
регулировка была нарушена, движение суппортов
будет жестким и неравномерным. Способы
регулировки суппортов приведены в разделе
«Настройка и регулировка».
Шестигранные и гаечные ключи, необходимые для
проведения регулировок, поставляются в
комплекте с ключом для трехкулачкового
зажимного патрона и запасным плавким
предохранителем. Держатель плавкого
