инструкция по эксплуатации станка JET мод. BD-X7

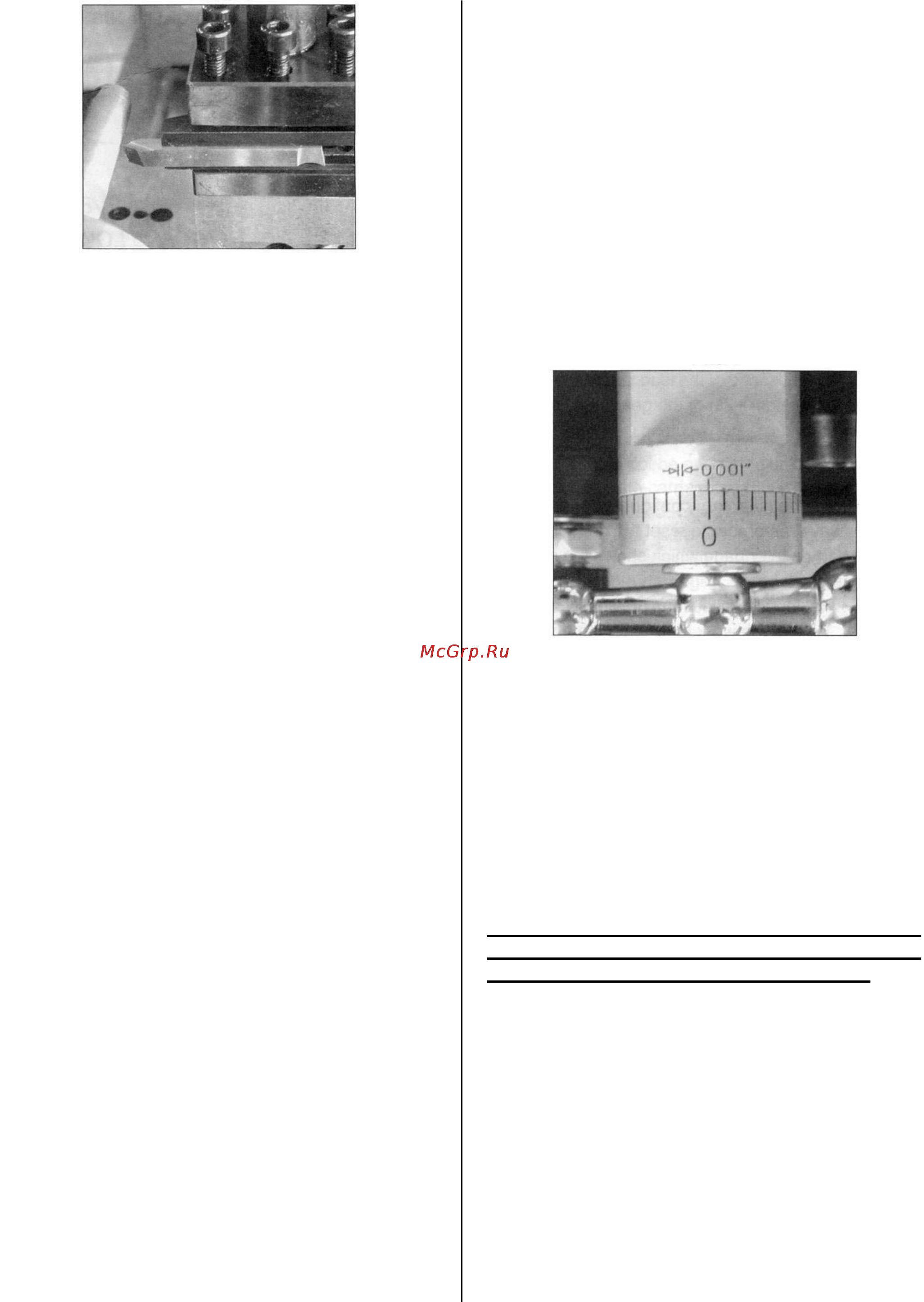

Рис.6

Выберите режущий инструмент, который смо-

жет выполнить желаемую работу, и установи-

те его в резцедержатель с наименьшим воз-

можным выступом, закрепив его с использо-

ванием трех шестигранных винтов с головкой

под ключ, как показано на Рис. 6 (в идеальном

случае выступ должен быть примерно 10 мм,

но не более 15 мм для прямого инструмента).

ВАЖНО убедиться, что режущая кромка инст-

румента расположена на оси вращения дета-

ли, либо немного ниже нее. Ни при каких об-

стоятельствах кромка не должна быть выше

оси.

Если необходимо, то под инструментом долж-

ны использоваться регулировочные подклад-

ки, чтобы достичь правильной высоты, либо

если конец инструмента расположен слишком

высоко, единственным выходом является вы-

бор другого инструмента или фрезерование

державки резца.

Чтобы проверить, находится ли режущая

кромка инструмента на правильной высоте,

расположите его так, чтобы кончик почти ка-

сался центра конуса задней бабки. Они

должны совпадать. Если необходимо,

проведите регулировки, используя

регулировочные прокладки, сточив кончик,

либо выбрав другой инструмент.

Если все в порядке, закрепите заготовку в па-

троне или на планшайбе. Если необходимо,

используйте центр задней бабки для допол-

нительной опоры заготовки, если её невоз-

можно прочно закрепить с помощью патрона

или если заготовка длинная или заготовка

маленького диаметра. Заготовку необходимо

поджимать задним центром, если ее длина

больше чем три диаметра! Можно также ис-

пользовать люнеты или подставку, которые

описаны в разделе «Аксессуары». Если зад-

няя бабка не будет использоваться, вы може-

те полностью снять ее, ослабив крепежную

гайку в ее основании, и свободно передвинув

ее по станине.

Если необходимо, отрегулируйте положение

продольного суппорта или положение заго-

товки в патроне, чтобы оставить достаточный

зазор. Если все в порядке, тогда отведите ре-

зец и отодвиньте суппорт от передней бабки,

затем поверните резец к рабочей заготовке

примерно вдоль длины среза, вращая при

этом заготовку рукой, и используя патрон.

Продолжайте медленно продвигать резец, по-

ка он не коснется поверхности.

Зафиксируйте это положение, обнулив шкалу

на поперечных направляющих, т.е. повернув

подвижную шкалу до тех пор, пока резец не

будет на коротком расстоянии от правого угла

рабочей заготовки. Поверните поперечные

салазки опять на один полный оборот, пока не

совпадет нулевая отметка.

Рис.7

ВАЖНО: Если вы пропустили нулевые отмет-

ки, верните их обратно, по крайней мере, на

пол-оборота, затем медленно совместите от-

метки обратно. Всегда, когда вы используете

шкалу, как индикатор, чтобы продвинуть по-

перечные салазки или резцовые салазки кре-

стового суппорта, ВСЕГДА используйте эту

процедуру, чтобы выровнять отметки. Обяза-

тельно принимайте это во внимание.

Продолжайте вращать рукоятку до размера,

равного желаемой глубине среза.

ПРИМЕЧАНИЕ: Мы рекомендуем, чтобы

Вы не превышали глубину врезания более

чем на 0,25 мм при черновом проходе.

Теперь настройка для начала ваших токарных

операций завершена, но прежде чем начи-

нать, проверьте положение:

a. рукоятки автоматической подачи. Убе-

дитесь, что рукоятка находится в положении

«UP/ВВЕРХ» для ручной подачи.

b. рукоятки винта подачи. Если не требу-

ется автоматическая подача, установите ру-

коятку в положение

«NEUTRAL/НЕЙТРАЛЬНО».

c. рукоятки диапазона скоростей. Выбере-

те необходимые диапазон скорости.

Включите станок, как описано в разделе

«Процедура запуска», и медленно
