инструкция по эксплуатации станка JET мод. BD-X7

направляйте резец на обрабатываемую

заготовку, используя рукоятку ручной подачи.

Продолжайте, пока не достигните ранее отме-

ченной линии на заготовке, затем отодвиньте

резец на один или два полных оборота назад

на рукоятке подачи поперечного суппорта.

Передвиньте суппорт обратно к началу, затем

поверните резец на то же количество оборо-

тов «во внутрь», плюс глубина желаемого

среза, и продолжите работать.

ПРИМЕЧАНИЕ: здесь приведено описание

общего, чернового среза. Для изучения других

типов точения – чистовых, отрезных, расточ-

ных пр., вам необходимо просмотреть специ-

альный учебник.

В. ПРОСТАЯ ТОКАРНАЯ ОБРАБОТКА С

ИСПОЛЬЗОВАНИЕМ АВТОМАТИЧЕСКОЙ

ПОДАЧИ

Используются настройки, описанные выше,

кроме того, что перед включением станка, ры-

чаг винта подачи (25, расположенный на зад-

ней стороне передней бабки) установлен в

положение «FORWARD/ВПЕРЁД» и ручка ав-

топодачи (13) используется для перемещения

суппорта. Как уже упоминалось выше, Частота

вращения винта подачи и скорость режущего

инструмента определяется конфигурацией

коробки передач. Скорость подачи для нор-

мального вращения значительно меньше, чем

скорость подачи, необходимая для нарезания

резьбы.

Станок отрегулирован на заводе, но после

нарезания резьбы необходимо восстановить

настройки передачи для нормального враще-

ния. Ниже показана зубчатая передача и даны

инструкции по замене шестерён.

1. Учитывая все указания по безопасности,

установите резец на небольшом расстоянии

справа от заготовки с соответствующей глу-

биной реза на поперечном суппорте.

2. Убедитесь, что рычаг винта подачи уста-

новлен в положение «FORWARD/ВПЕРЁД» и

установите выключатель на главной панели

управления в положение

«FORWARD/ВПЕРЁД». Включите станок.

3. Правой рукой поверните ручку для уста-

новки частоты вращения шпинделя и нажи-

майте на рукоятку автоподачи до тех пор, по-

ка гайка не соединиться с винтом подачи.

ВАЖНО: Ваша левая рука всегда должна

быть свободной, чтобы в случае необходимо-

сти нажать на аварийный выключатель.

4. Внимательно наблюдайте за движением

резца и, когда он приблизится к отметке на

заготовке (что означает конец реза), подними-

те вверх рычаг автоподачи и зафиксируйте

его в этом положении. Если необходима вы-

сокая точность, закончите рез вручную.

ПРИМЕЧАНИЕ: если Вам необходимо сде-

лать кромку с идеальными углами, используй-

те соответствующий фасонный инструмент.

5. Затем отодвиньте резец на один или два

полных оборота назад на рукоятке подачи по-

перечного суппорта. Передвиньте суппорт об-

ратно к началу, затем поверните резец на то

же количество оборотов «во внутрь», плюс

глубина желаемого среза, и продолжите ра-

ботать.

C. ОБРАБОТКА КОНУСНЫХ ПОВЕРХНО-

СТЕЙ

Для обработки конусных поверхностей ис-

пользуйте верхний суппорт, который распо-

ложен на поперечном суппорте и установлен к

нему под прямым углом (обозначен нулевой

отметкой на корпусе поперечного суппорта).

Чтобы установить продольный суппорт для

пиления под углом, двигайте салазки, пока не

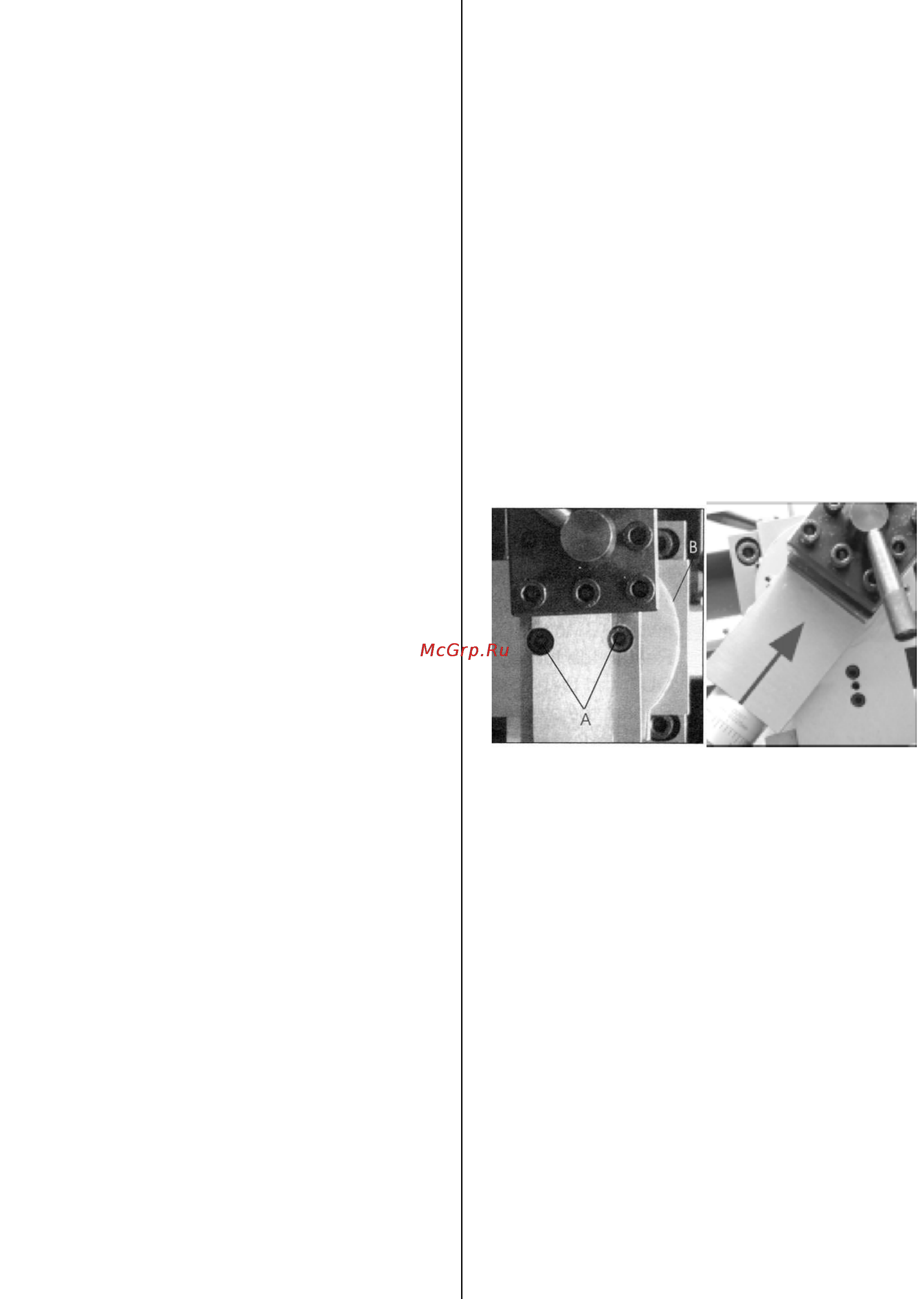

покажутся два крепёжный винта (А), см. Рис.8

Рис.8 Рис.9

D. НАРЕЗАНИЕ РЕЗЬБЫ

Эта операция требует навыков, её нужно вы-

полнять, только если Вы хорошо знакомы с

работой станка. Суппорт будет двигаться по

направлению к передней бабке, точно так же,

как при обработке с автоподачей, только ско-

рость подачи больше, чем определено конфи-

гурацией зубчатой передачи. Следовательно,

резец будет двигаться всё ближе к вращаю-

щемуся патрону. Необходимо следить за тем,

чтобы резец и вращающийся патрон не со-

прикасались, иначе возможны повреждения

станка и травмы.

Станок поставляется с винтом подачи, с по-

мощью которого можно нарезать дюймовую

резьбу в диапазоне от 12 до 52 шагов на

дюйм и метрическую резьбу: размер шаг от

0,4 до 2,0 мм. Важно помнить, что тип наре-

заемой резьбы (UNF – американская унифи-

цированная тонкая резьба, BA – дюймовая

резьба по BS 93, BSP – британская трубная

коническая резьба, BSW – британская дюймо-
