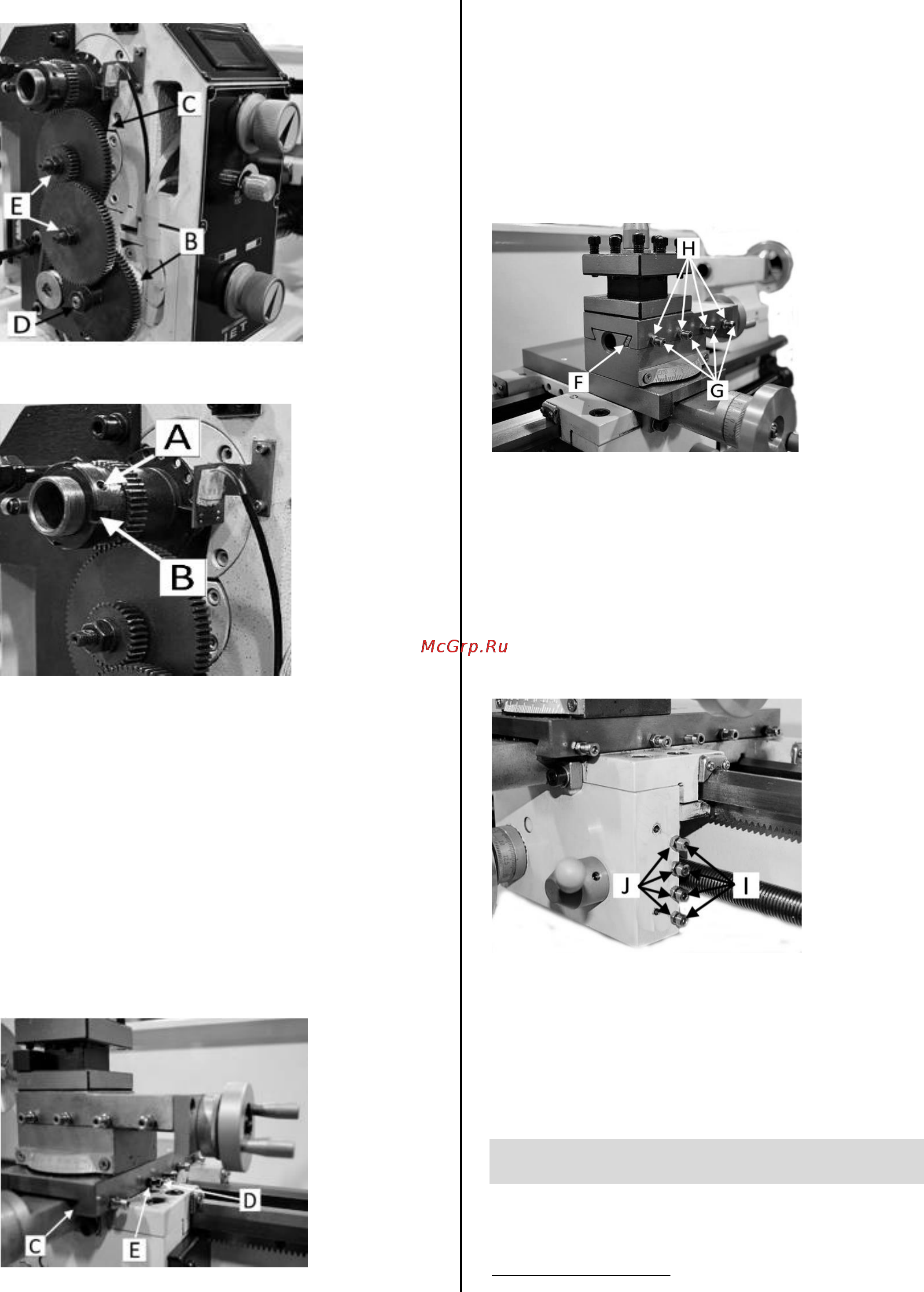

Руководство по эксплуатации станка JET BD-9G 13
Рис.23
Рис.24
6.4 Регулировка подшипники главного шпинделя
Рис.25
Подшипники главного шпинделя настраиваются на
заводе-изготовителе. Если после значительного
времени использования осевой люфт становится
очевидным, подшипники можно отрегулировать.
Ослабьте фиксирующий шестигранный винт (А,
Рис. 25). Отрегулируйте шлицевую гайку (В, Рис.25)
так, чтобы исключить люфт. При этом не должно
быть нарушено свободное вращение шпинделя.
Снова затяните фиксирующий шестигранный винт
(A, Рис. 25). Внимание: чрезмерное затягивание
или предварительная нагрузка может привести к
повреждению подшипников.
6.5 Настройка поперечного суппорта
Рис.26
Поперечный суппорт имеет клиновые планки (C,
Рис. 26) и его положение можно отрегулировать с
помощью винтов (D, Рис. 26) и контргаек. (E, Рис.
26). Ослабьте контргайки и затягивайте
установочные винты, пока суппорт не станет
двигаться свободно без люфта. Затяните
контргайки, чтобы зафиксировать новое
положение.
6.6 Настройка верхнего суппорта
Рис.27
Верхний суппорт имеет клиновые планки (F, Рис.
27), и его положение можно отрегулировать с
помощью винтов (G, Рис. 27) и контргаек (H, Рис.
27). Ослабьте контргайки и затягивайте
установочные винты, пока суппорт не станет
двигаться свободно без люфта. Затяните
контргайки, чтобы зафиксировать новое
положение.
6.7 Настройка зацепления разъемной гайки
Рис.28
Зацепление разъемной гайки можно
отрегулировать с помощью винтов (I, Рис. 28) и
контргаек (J, Рис. 28). Ослабьте гайки на правой
стороне фартука и отрегулируйте управляющие
винты, пока обе полугайки не станут двигаться
свободно без люфта. Затяните контргайки.
7. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
Для максимальной производительности крайне
важно проводить регулярное техническое
обслуживание.
Перед эксплуатацией
