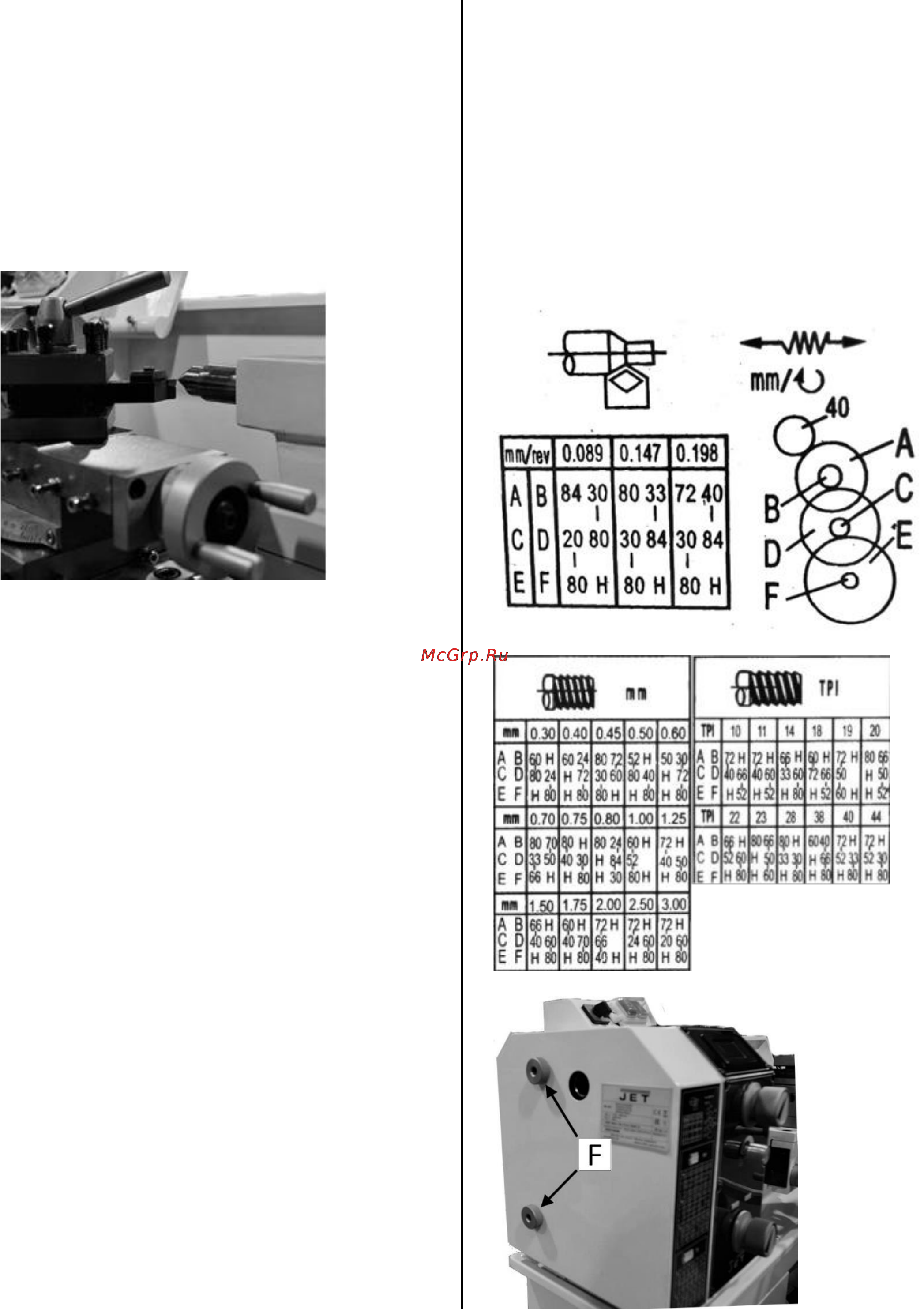

Руководство по эксплуатации станка JET BD-9G 12
зафиксируйте его теми же установочными болтами
и гайками.
6.2 Установка инструмента
Зажмите токарный инструмент в резцедержателе.
Инструмент необходимо зажать надежно. При
точении инструмент имеет склонность изгибаться
под действием усилия резания, возникающим в
процессе образования стружки. Для достижения
наилучшего качества обработки вылет инструмента
должен быть минимален и составлять не более 10-
12 мм.
Рис.20
Угол резания считается правильным, если режущая
кромка находится на одной линии с осью
вращения обрабатываемой детали. Правильную
высоту инструмента можно определить путем
сравнения точки на конце инструмента с точкой
центра на задней бабке. При необходимости для
достижения требуемой высоты подложите под
резец стальные подкладки. (Рис. 20)
6.3 Продольная токарная обработка с
автоматической подачей
Для выбора скорости автоподачи точения (Рис.16)
или автоподачи нарезания резьбы (Рис.17)
используйте соответствующую таблицу
расположенную на корпусе панели управления.
Произведите настройку гитары станка, если
необходимая подача или шаг резьбы не могут быть
получены при текущей настройке.
Изменение настроек гитары
1. Отключите станок от питающей сети.
2. Открутите два крепежных винта (F, Рис. 18) и
снимите защитную крышку.
3. Ослабьте фиксирующий винт (B, Рис.19) на
большой гитаре.
4. Отведите рейку с шестернями (C, Рис.19)
вправо, выведя шестерни из зацепления.
5. Открутите гайку (D, Рис. 19) ходового винта
или гайки (Е, Рис. 19) с болтов большой гитары,
чтобы снять зубчатые колеса спереди.
6. Установите пары зубчатых колес в
соответствии с необходимой подачей или шагом
резьбы и снова закрепите их на большой гитаре.
7. Поверните рейку с шестернями влево, пока
зубчатые колеса снова не войдут в зацепление.
8. Отрегулируйте зазор передачи, вставив
обычный лист бумаги или щуп, чтобы с его
помощью отрегулировать расстояние между
зубчатыми колесами.
9. Зафиксируйте рейку с помощью крепежного
винта.
10. Установите защитную крышку передней бабки
и подключите станок к источнику питания.
Рис.21
Рис.22
