Руководство по эксплуатации станка JET BD-9G 11

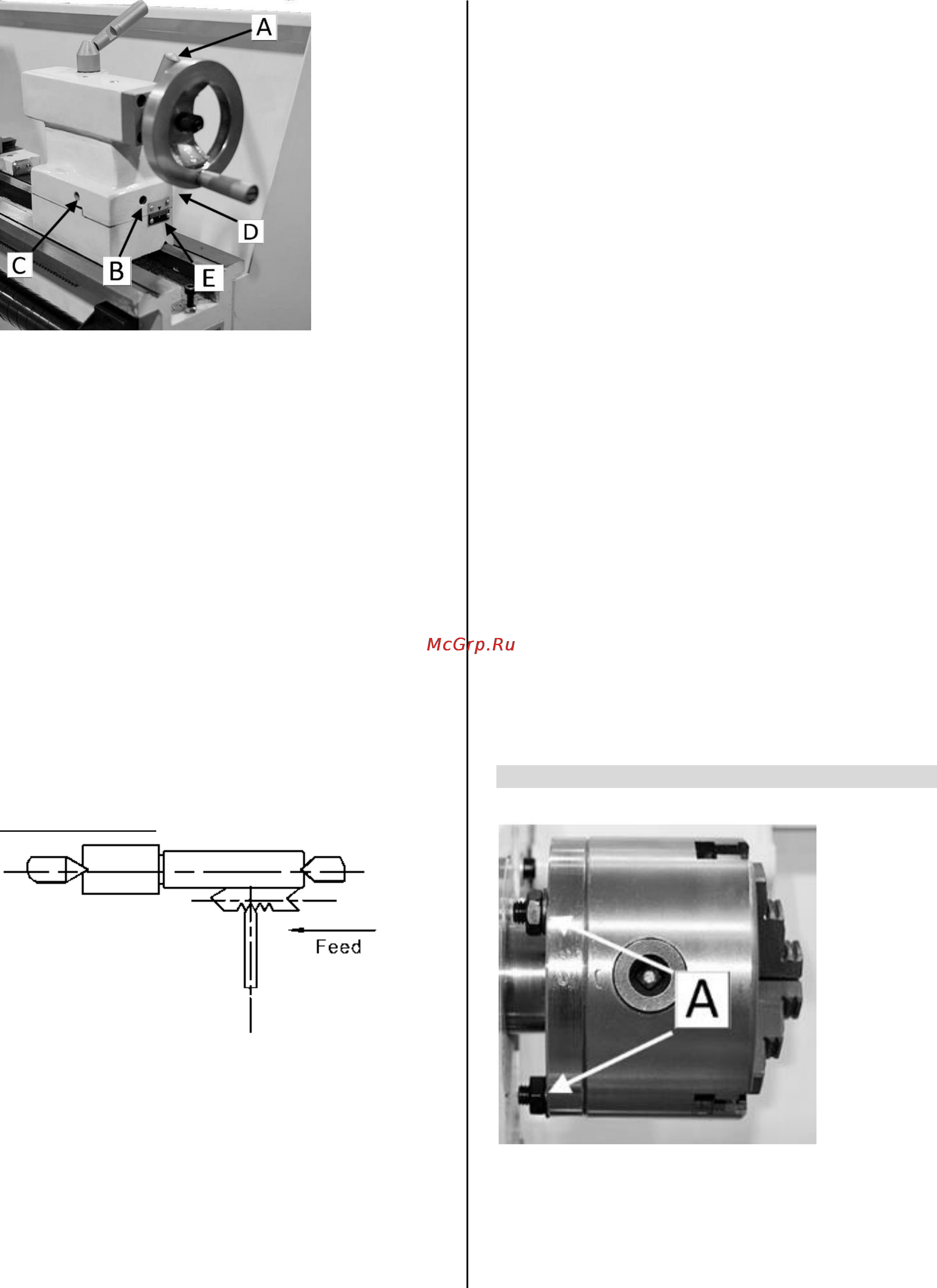

Рис.17
Для смещения задней бабки ослабьте рукоятку (A,
Рис. 24). Открутите установочный винт (B, Рис. 17)
на правой стороне задней бабки. Ослабьте
передний регулировочный винт (C, Рис. 17) и на
столько же оборотов затяните задний
регулировочный винт (D, Рис. 17), пока не будет
установлен требуемый угол конуса. Положение в
поперечном направлении можно отследить по
шкале (Е, Рис. 17). Чтобы зафиксировать бабку в
установленном положении, затяните установочный
винт (B, Рис. 17), а затем два (передний и задний)
регулировочных винта. Затяните фиксирующий
винт (A, Рис. 17) на задней бабке. Заготовка
зажимается между центрами и приводится в
движение поводковым патроном и поводковым
штифтом. После окончания обработки заднюю
бабку необходимо установить в исходное
положение, ориентируясь на нулевую позицию по
шкале задней бабки (E, Рис. 17).
Нарезание резьбы
Рис.18
Установите на станке требуемый шаг резьбы (в
соответствии с таблицей, рис. 22). Запустите станок
и установите зацепление разъемной гайки. Когда
инструмент подойдет к детали, станок произведет
первый проход. Когда инструмент дойдет до конца
резьбы, остановите станок, выключив двигатель.
Отведите инструмент от детали. Не расцепляйте
разъемную гайку. Запустите двигатель в обратном
направлении, чтобы режущий инструмент
вернулся в исходную точку. Повторяйте эти
действия до получения требуемого результата.
Пример: наружная резьба
Диаметр заготовки должен соответствовать
диаметру нужной резьбы.
С заготовки необходимо снять заходную фаску в
начале резьбы и сделать канавку на сбеге резьбы.
Скорость резания должна быть как можно ниже.
Зубчатые колеса должны быть установлены в
гитаре станка в соответствии с требуемым шагом
резьбы.
Резьбонарезной инструмент должен иметь форму
строго соответствующую форме резьбы, закреплен
абсолютно перпендикулярно и на одном уровне с
осью вращения детали.
Резьба нарезается в несколько проходов, поэтому
режущий инструмент необходимо полностью
отводить от детали (вместе с вертикальным
суппортом) в конце каждого этапа.
Инструмент отводится при зацеплении полугайки и
ходового винта переключателем обратного хода.
Остановите станок и подайте резьбонарезной
инструмент на небольшую величину путем
перемещения поперечного суппорта.
Перед каждым проходом смещайте верхний
суппорт попеременно влево и вправо примерно на
0,2 - 0,3 мм, чтобы резьбу было легко нарезать.
Таким образом, резьбонарезной инструмент
нарезает только одну боковую поверхность резьбы
за каждый проход. Нарезайте резьбу, пока не
будет достигнута полная глубина резьбы.
6. РАБОТА ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
6.1 Смена патрона
Рис.19
Крепежное устройство шпинделя передней бабки
имеет цилиндрическую форму. Ослабьте три
установочных болта с гайками (А, Рис.19, показаны
только два) на фланце токарного патрона, чтобы
снять патрон. Установите новый патрон и
