Руководство по эксплуатации станка JET BD-9G 10
Поднимите зажимной рычаг, чтобы зафиксировать
заднюю бабку опустите его, чтобы снять фиксацию.

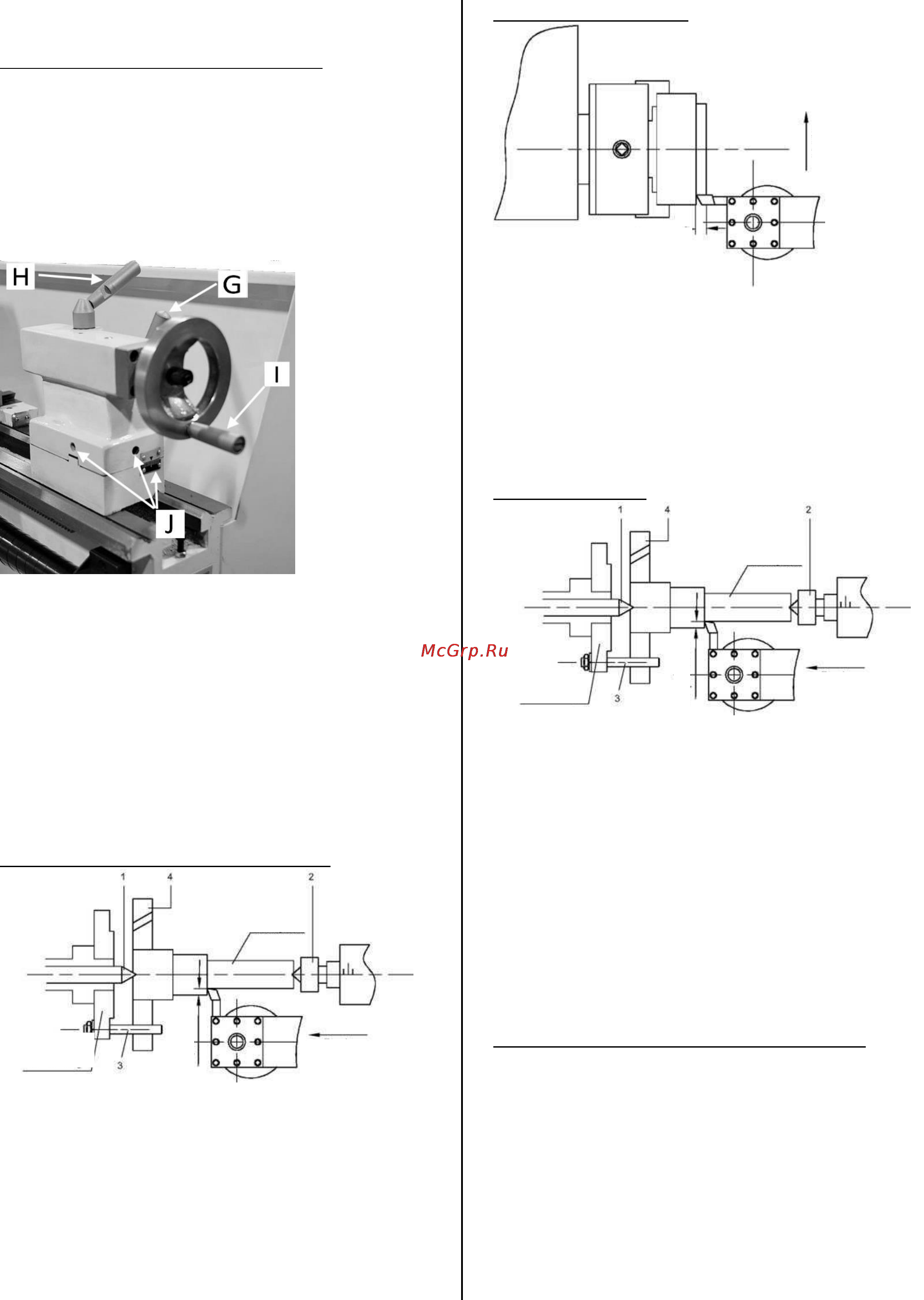

Зажимной рычаг пиноли задней бабки (H, Рис. 13)
Поверните рычаг по часовой стрелке для
блокировки пиноли или против часовой стрелки,
чтобы разблокировать его.
Маховик перемещения пиноли задней бабки (I,
Рис. 13)
Поверните по часовой стрелке, чтобы выдвинуть
пиноль или против часовой стрелки, чтобы
задвинуть пиноль.
Рис.13
Регулировка смещения задней бабки (J, Рис. 13)
Три установочных винта, расположенных на
основании задней бабки, используются для
регулировки ее смещения при точении конусов.
Ослабьте крепежный винт на конце задней бабки.
Ослабляйте один боковой установочный винт при
остальных затянутых, пока на шкале не установится
необходимая величина смещения. Затяните
крепежный винт.
5.2 Операции на токарном станке
Точение цилиндрических поверхностей (Рис.14)
Рис.14
При обточке цилиндрических поверхностей,
инструмент подается параллельно оси вращения
заготовки. Подача может осуществляться вручную
посредством вращения маховика на салазках или
верхнем суппорте или автоматически. Поперечная
подача для установки глубины резания
осуществляется путем перемещения
вертикального суппорта.
Торцевание и подточка (Рис. 15)
Рис.15
При торцевании инструмент подается
перпендикулярно оси вращения заготовки. Подача
может осуществляться вручную посредством
вращения маховика вертикального суппорта.
Поперечная подача для установки глубины
резания осуществляется путем вращения маховика
на салазках или верхнем суппорте.
Точение в центрах (Рис. 16)
Рис.16
Для точения в центрах снимите патрон со
шпинделя. Установите центр MT3 на переднюю
бабку и центр МТ2 в заднюю бабку. Установите
заготовку с поводковым выступом между
центрами. Поводок приводится в действие
захватным устройством или поводковым диском.
Примечание: Всегда смазывайте центр задней
бабки небольшим количеством смазки, чтобы
предотвратить перегрев наконечника центра.
Точение конуса со смещением задней бабки
Боковой угол может быть установлен путем
смещения задней бабки. Угол зависит от длины
заготовки.
Подача
Заготовка
Глуб
ина
реза
ния
Фланец патрона
станка
По
да
ча
Поперечная подача
1.Неподвижный центр 60° 2. Подвижный центр60°
3.Поводковый штифт 4.Поводковый диск
Заготовка
Подача
Гл
уб
ин
а
ре
за
ни
я
патрона станка
