Руководство по эксплуатации станка JET BD-9G 9

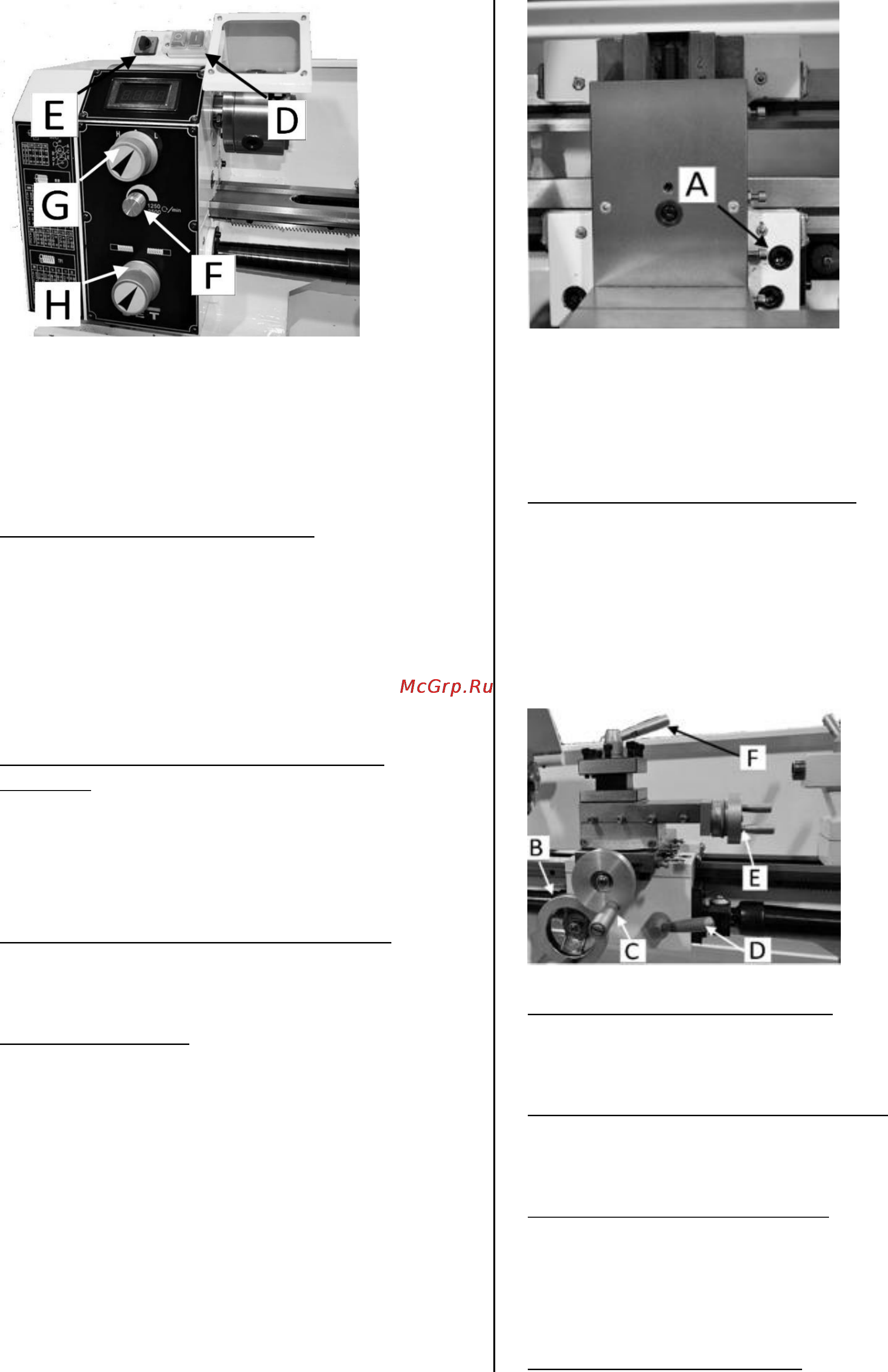

Рис.10
Станок включается и выключается кнопкой ON /
OFF. Нажмите кнопку аварийного выключения,
чтобы полностью отключить станок в аварийной
ситуации. Для запуска станка после аварийного
останова, поверните по часовой стрелке кнопку
аварийного выключения и нажмите кнопку ON.
Переключатель реверса шпинделя (E, Рис. 10)
После включения станка, установите
переключатель в положение "F" для установки
вращения шпинделя против часовой стрелки (в
прямом направлении). Установите переключатель
в положение "R" для установки вращения
шпинделя по часовой стрелке (в обратном
направлении). В положении "0" - шпиндель
отключен и не вращается.
Рукоятка регулирования частоты вращения
шпинделя (F, G, Рис. 10)
Чтобы увеличить частоту вращения шпинделя,
поверните рукоятку F по часовой стрелке. Чтобы
уменьшить, поверните рукоятку F против часовой
стрелки. Возможный диапазон частот зависит от
положения рукоятки G (Н или L).
Рукоятка направления автоподачи суппорта (H,
Рис. 10)
Для выбора направления автоподачи суппорта,
воспользуйтесь рукояткой (H, Рис. 10)
Блокировка суппорта
Для блокировки суппорта поверните по часовой
стрелке и затяните шестигранный винт (А, Рис.11).
Рис.11
Чтобы разблокировать, поверните винт против
часовой стрелки и ослабьте его.
Внимание: во избежание повреждения токарного
станка при запуске автоматической подачи винт
блокировки салазок должен быть ослаблен.
Маховик продольного перемещения (B, Рис. 12)
Вращайте маховик по часовой стрелке, чтобы
переместить суппорт к задней бабке (вправо).
Вращайте маховик против часовой стрелки, чтобы
переместить суппорт к передней бабке (влево).
Рукоятка поперечного перемещения (C, Рис. 12)
Вращение рычага по часовой стрелке приводит к
перемещению поперечных направляющих к
задней части станка.
Рис.12
Рычаг зацепления маточной гайки (D, Рис. 12)
Чтобы ввести в зацепление маточную гайку,
переведите рычаг вниз. Чтобы разцепить,
поверните рычаг вверх.
Рукоятка перемещения верхней каретки (E, Рис. 12)
Поверните рукоятку по часовой или против
часовой стрелки для перемещения и
позиционирования верхней каретки.
Зажимной рычаг резцедержателя (F, Рис. 12)
Поверните рычаг против часовой стрелки, чтобы
ослабить резцедержатель или по часовой стрелке,
чтобы зажать его. Чтобы сменить инструмент,
поверните резцедержатель, когда рычаг
разблокирован.
Зажимной рычаг задней бабки (G, Рис. 13)
