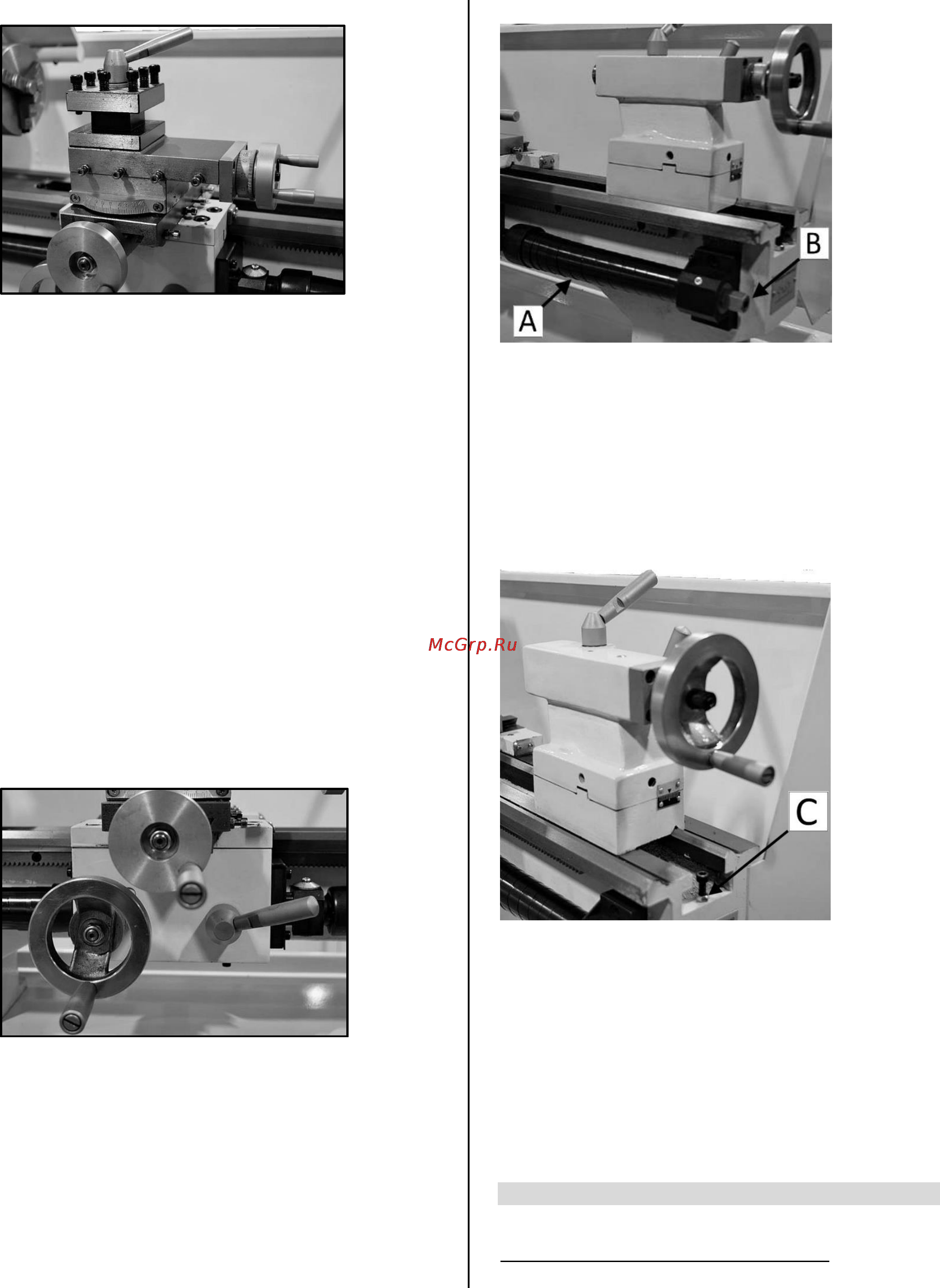

Руководство по эксплуатации станка JET BD-9G 8
4.6 Суппорт
Рис.6
Суппорт изготовлен из высококачественного
чугуна. Поверхности скольжения гладко
отшлифованы. Они устанавливаются на V-
образные направляющие без люфта. Нижние
поверхности скольжения можно легко
отрегулировать. Каретка поперечного суппорта
двигается по направляющей типа «ласточкин
хвост». Движение поперечного суппорта можно
отрегулировать с помощью клиновых планок.
Управление перемещением поперечного суппорта
осуществляется удобно расположенным
маховиком. Маховик снабжен нониусом.
4-х позиционный резцедержатель установлен на
верхней каретке и позволяет зажать четыре
инструмента. Чтобы установить любой из четырех
инструментов в рабочее положение ослабьте
центральную зажимную ручку и поверните
резцедержатель
4.7 Фартук суппорта
Рис.7
Фартук суппорта преобразует вращательное
движение ходового винта в продольное движение
суппорта по направляющим станины. На фартуке
расположена ручка включения автоподачи и
маховик продольного перемещения суппорта.
Рейки, установленные на станине, и зубчатое
колесо, перемещающееся с помощью маховика,
закрепленного на салазках, позволяют быстро
перемещать суппорт
4.8 Ходовой винт
Рис.8
Ходовой винт (А) установлен на передней стороне
станины, в защитном кожухе, подключается к
коробке скоростей, расположенной слева, для
обеспечения автоматической подачи, опирается на
подшипники. Шестигранная гайка (B) на правом
конце предназначена для регулировки люфта
ходового винта.
4.9 Задняя бабка
Рис.9
Задняя бабка перемещается по V-образной
направляющей и может быть зафиксирована в
любой точке при помощи быстрозажимного
рычага. Она имеет высокопрочную пиноль с
конусом Морзе №2 и шкалой. Пиноль
перемещается с помощью маховика на задней
бабке. Выкат пиноли фиксируется зажимным
рычагом. Крепежный винт (С) предохраняет
заднюю бабку от выпадения с направляющих.
5. РАБОТА СТАНКА
5.1 Элементы управления
Аварийный переключатель Вкл. / Выкл. (ON/OFF)
(D, Рис. 10)
