Руководство по эксплуатации станка JET BD-9G 7

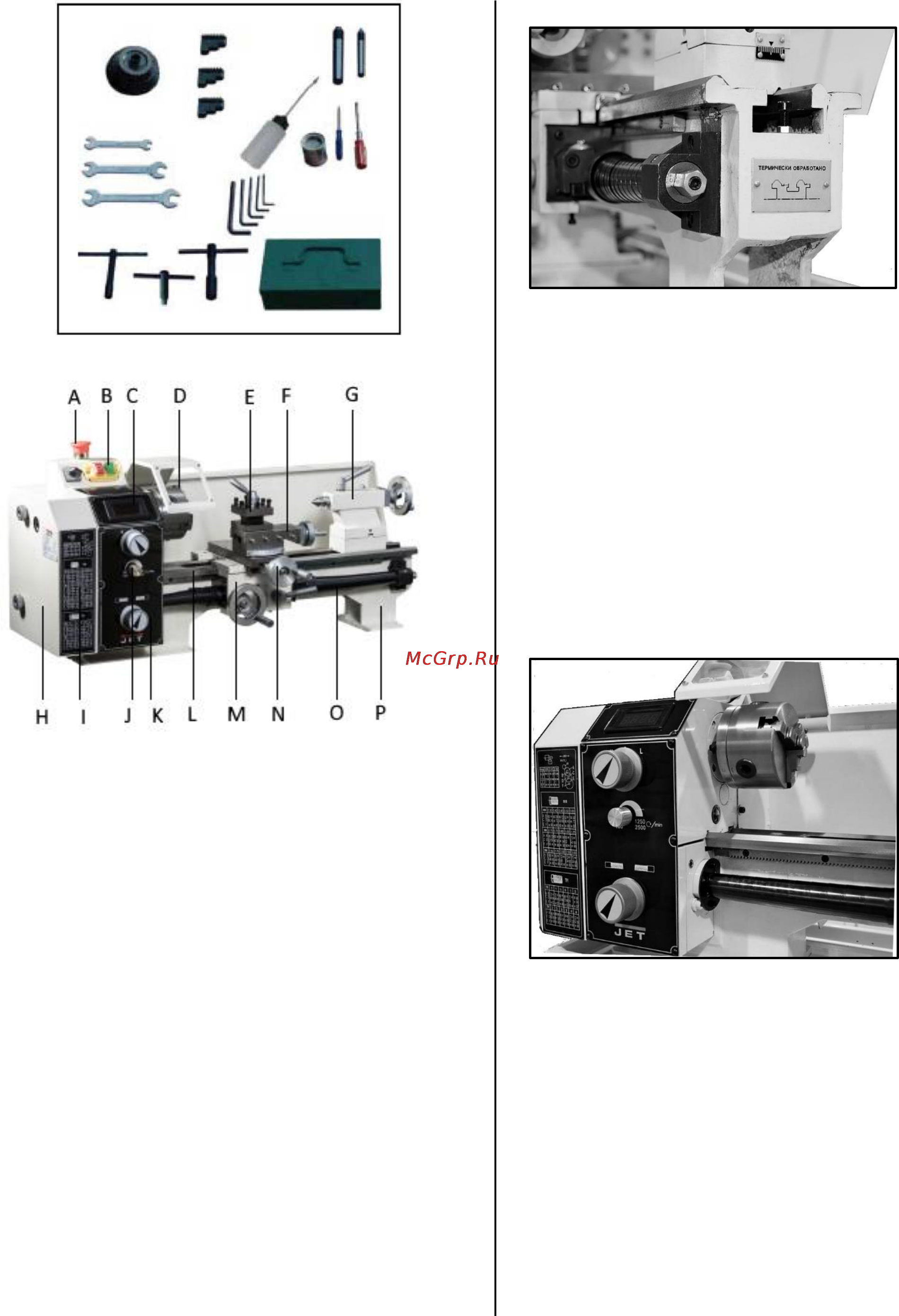

Рис.2
4.3 Описание станка
Рис.3
A. Кнопка аварийной остановки
B. Кнопки «Пуск/Стоп» и выбор направления
вращения шпинделя
C. Цифровой индикатор частоты оборотов
шпинделя
D. Защитный кожух трехкулачкового патрона
E. Четырехпозиционная резцедержка
F. Верхняя каретка суппорта
G. Задняя бабка
H. Кожух коробки подач и коробки скоростей
I. Таблица установки резьб и подач
J. Переключатель выбора диапазона скоростей и
ручка регулировки частоты вращения
шпинделя
K. Переключатель направления движения
суппорта
L. Направляющие станины
M. Фартук суппорта и маховик продольной
подачи суппорта
N. Поперечная каретка суппорта
O. Ходовой винт
P. Станина
4.4 Станина
Рис.4
Станина станка изготовлена из
высококачественного чугуна. Высокие боковые
стенки в сочетании с жесткими поперечными
ребрами обеспечивают жесткость и низкую
вибрацию станины. К станине крепится передняя
бабка и узел привода, на ней устанавливаются
суппорт и ходовой винт. Две V-образных боковых
направляющих отшлифованные и усиленные с
помощью термической закалки, обеспечивают
точное перемещение салазок и задней бабки.
Главный двигатель установлен слева на задней
стороне станины.
4.5 Передняя бабка
Рис.5
Бабка отлита из высококачественного чугуна с
низким уровнем вибраций. Она крепится к станине
с помощью четырех винтов. На бабке установлен
главный шпиндель с двумя высокоточными
коническими роликовыми подшипниками и
приводным узлом.
Главный шпиндель передает крутящий момент в
процессе вращения. А также фиксирует заготовки и
устройства зажима (например, 3-х кулачковый
патрон)
