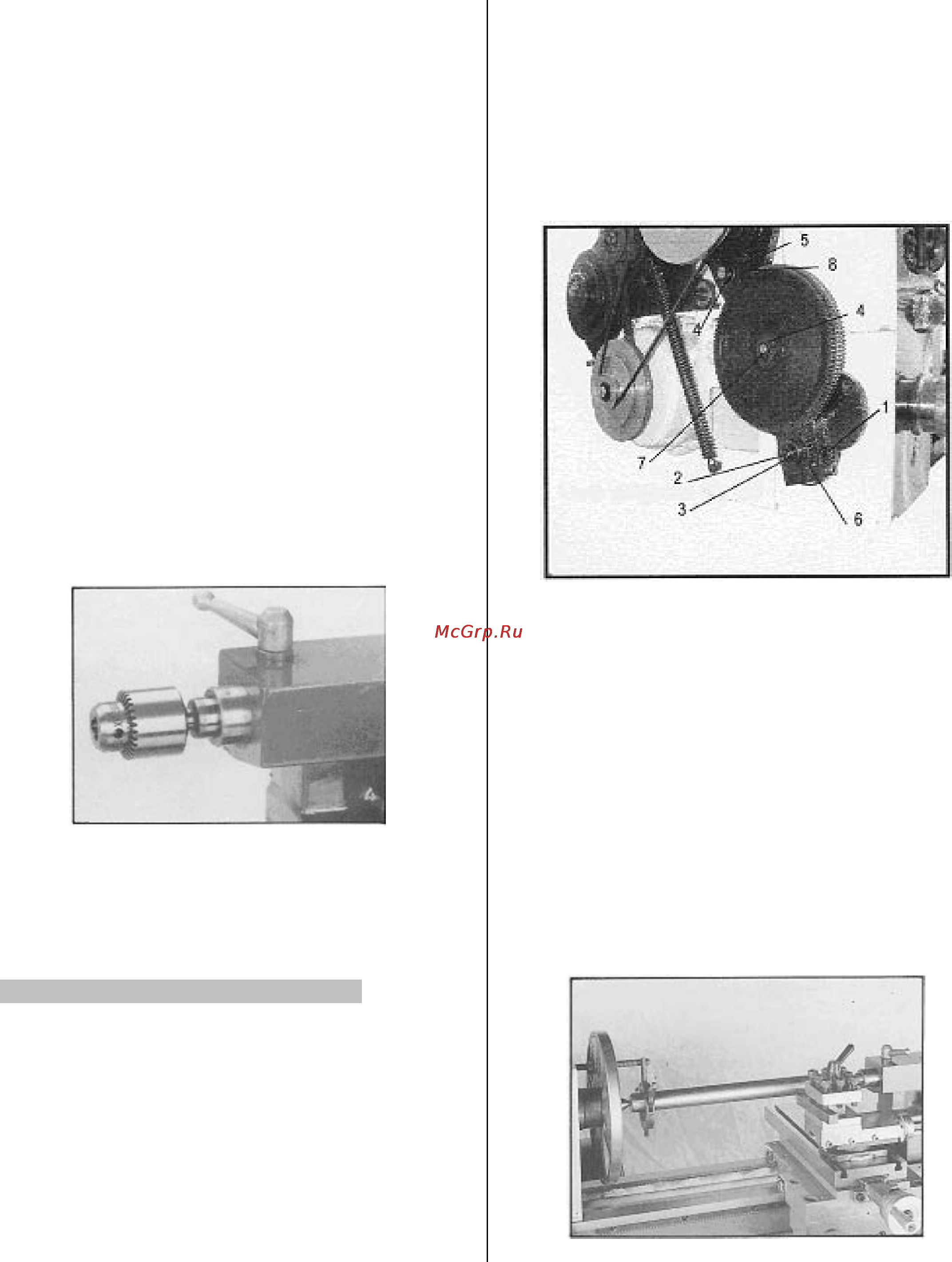

инструкция по эксплуатации станка JET мод.BD-920W
10
В этом случае после каждого выполненного
прохода гайка ходового винта может быть
открыта, и продольный суппорт возвращается
маховиком в исходное положение.
Гайка может быть закрыта только у отметок
маркировки (каждые 12 мм на винторезном
винте) резьборезного механизма.
ВНИМАНИЕ: Запрещается одновременное
включение режима резьбонарезания и
автоматической подачи, т.к. это приведет к
серьезной поломке станка.
Скользящая передача:
Чтобы избежать ненужных перегрузок привода,
самая низкая ременная передача (110 об/мин)
снабжена предохранительной передачей. При
перегрузке привода раздается треск, в этом
случае необходимо уменьшить глубину резания.
5.8 Сверление
Для крепления спирального или центровочного
сверла необходим быстрозажимной
самоцентрирующий сверлильный патрон с
конусом Морзе-2 (опция).
Рис. 12
Смотрите рекомендации по числу оборотов в
разделе 6.4
Чтобы вынуть сверлильный патрон, полностью
закрутите пиноль задней бабки.
6. Работы по наладке и регулировке
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от
непроизвольного включения.
Вытащите сетевой штекер!
6.1 Установка сменных колес
Отключите станок от сети, вытащив сетевой
штекер.
Открутите предохранительный винт и откройте
кожух ремня.
-Открутите винт (1, Рис.13)
-Снимите винт (2), шайбу (3) и сменное колесо
(6)
-Открутите осевой болт (7), пока он не сможет
перемещаться.
-Открутите гайки (5), снимите шайбу (4) и
сменное колесо (8).
Рис. 13
Сборка производится посредством установки
необходимых сменных колес.
Соедините все сменные колеса.
Установка необходимого значения бокового
зазора между зубцами достигается благодаря
зажатию между зубцами полоски обычной
бумаги (…не забудьте затем извлечь ее!).
Закройте и зафиксируйте кожух ремня.
6.2 Обработка в центрах
Оденьте хомут на заготовку.
Зажмите заготовку в центрах.
Вращение передается на хомут водилом
планшайбы (Рис.14).
Рис. 14
