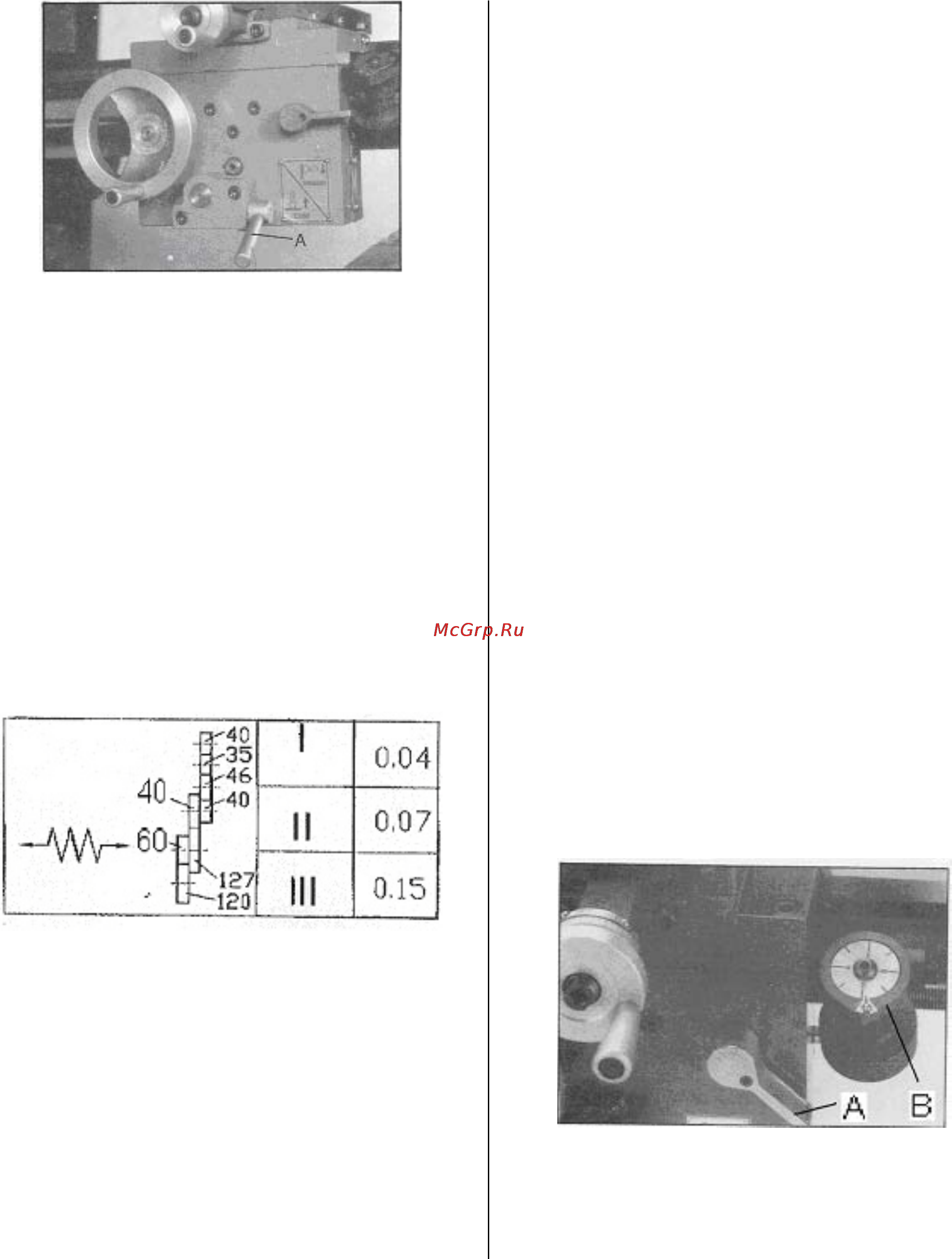

инструкция по эксплуатации станка JET мод.BD-920W
9
Рис.9
ВНИМАНИЕ: Запрещается одновременное
включение автоматической подачи и режима
резьбонарезания, т.к. это приведет к
серьезной поломке станка.
Необходимая подача зависит от
обрабатываемого материала, способа
обработки, режущего инструмента, прочности
зажатия заготовки, глубины резки и
требуемого качества обработки.
Например:
Наружная обработка хорошо зажатой 20мм
заготовки из стали (Сталь 15) с использованием
инструмента из Р6М5 при скорости 350 об/мин.
Установка следующих сменных колес (Рис.10)
Рис.10
Черновая обработка:
Глубина резания ..................................... 1,5 мм
Подача мм на оборот ..................... 0,15 мм/об
(III передача)
Получистовая обработка:
Глубина резания ....................................... 0,5 мм
Подача мм на оборот ........................ 0,07 мм/об
(II передача)
Чистовая обработка:
Глубина резания ....................................... 0,2 мм
Подача мм на оборот ........................ 0,04 мм/об
(I передача)
При черновой обработке заготовки большого
диаметра уменьшайте глубину резания!
5.7 Нарезание резьбы
Резьба нарезается за несколько проходов с
использованием специального профильного
резца.
Глубина резания должна составлять около 0,2
мм, а для последнего чистового прохода еще
меньше.
Нарезание метрической и дюймовой резьб:
Установите необходимый шаг и глубину
обработки для первого прохода.
Закройте гайку ходового винта (A, Рис.11).
Гайка остается во время всего процесса
нарезания резьбы закрытой.
- Включите станок на наименьшем числе
оборотов.
- После окончания резания остановите мотор и
одновременно отведите поперечный суппорт с
резьбовым резцом от заготовки (Внимание -
инерция: Заблаговременно останавливайте
мотор).
- Запустите мотор в противоположном
направлении, дождитесь, пока резец не
возвратится в свое исходное положение.
- Установите снова глубину резания
Повторите эти этапы до получения полного
профиля резьбы.
Внимание:
Запрещается переключать направление
вращения во время работы!
Рис.11
Нарезание метрической резьбы с шагом 0,4/
0,5/0,75/0,8/1 /1,5 /2 /3 мм:
Эта резьба может быть нарезана с помощью
резьборезного механизма (B, Рис.11).
