инструкция по эксплуатации станка JET мод.BD-920W
13
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям
быстроизнашивающимся, требуют контроля
износа и натяжения и периодической замены.
Гарантия на такие детали не распространяется.
Защитные кожуха, отдельные детали из
пластика и алюминия, используемые в
конструкции станка, выполняют
предохранительные функции. Замене по
гарантии такие детали не подлежат.

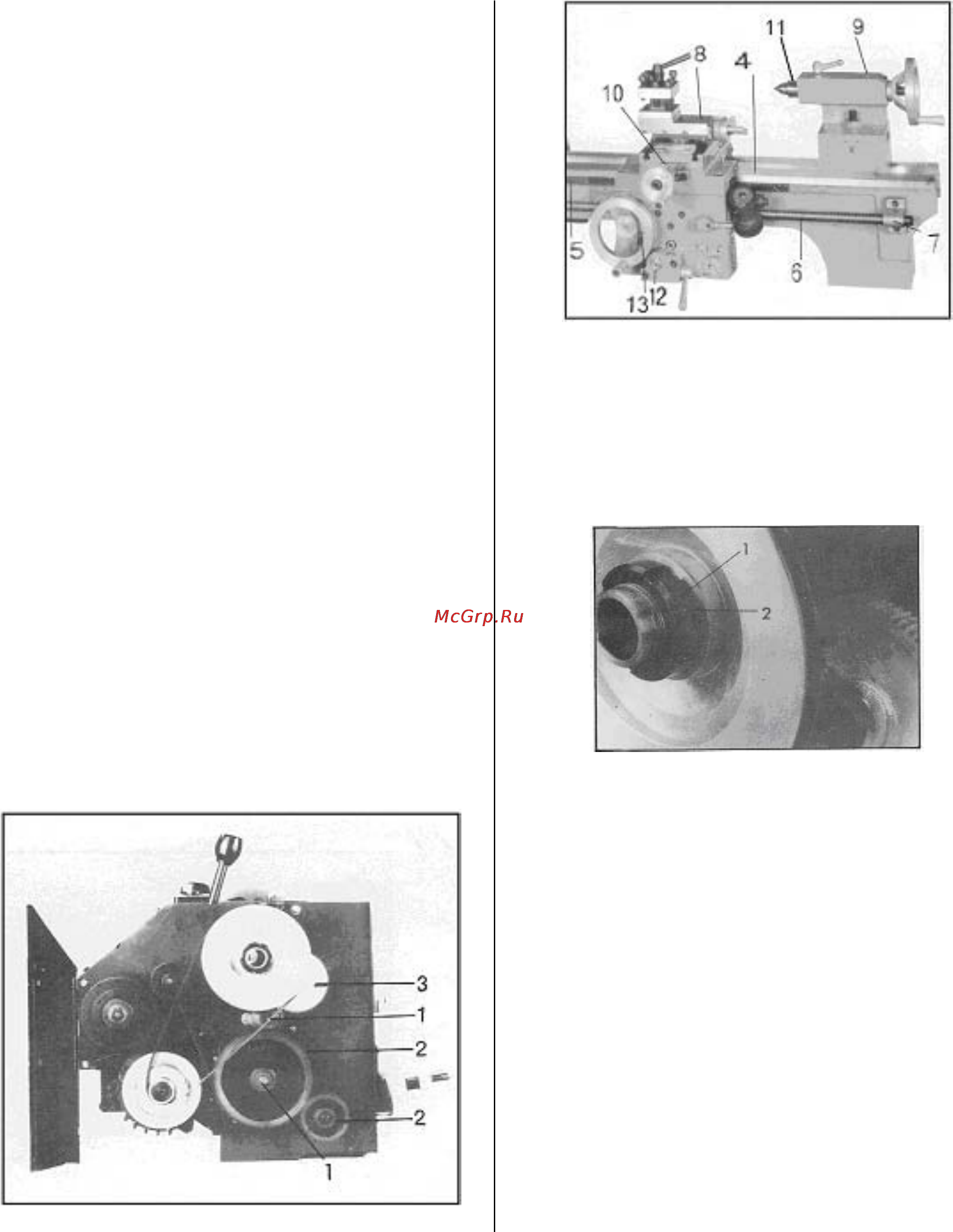

7.1 План смазочных работ
См. Рис.22 и Рис.23.
Еженедельно смазывать:
1…Болт колеса – пресс-масленка
3…Слегка смазать зубцы реверсивной передачи
4…Слегка смазать направляющие станины
6…По всей длине смазать ведущий винт
7…Опора ведущего винта – пресс-масленка
8…Направляющую и винт верхнего суппорта
9…Заднюю бабку – пресс-масленка
10..Суппорт – пресс-масленка
12..Ось рычага подачи
13..Фартук суппорта – пресс-масленка
Еженедельно смазывать:
2…Слегка смазать зубцы сменных колес
5…Полностью смазать зубчатую рейку
11..Полностью смазать пиноль задней бабки
Рис.22
Рис. 23
7.2 Регулировка подшипника шпинделя
Роликовый подшипник основного шпинделя был
установлен без зазора на заводе-производителе.
Если после длительного использования
образовался зазор, необходимо отрегулировать
подшипники.
Рис.24
Освободите резьбовой штифт (1, Рис.24).
Осторожно вытащите гайку с канавкой (2),
используя специальный ключ.
Шпиндель должен свободно проворачиваться,
слишком сильное натяжение может повредить
подшипник.
Снова зажмите резьбовой штифт.
7.3 Установка направляющей суппорта
Оба суппорта оборудованы регулировочными
планками и могут быть установлены
посредством винтов (1, Рис.25) и контргаек (2)
без зазора.
