инструкция по эксплуатации станка JET мод.BD-920W

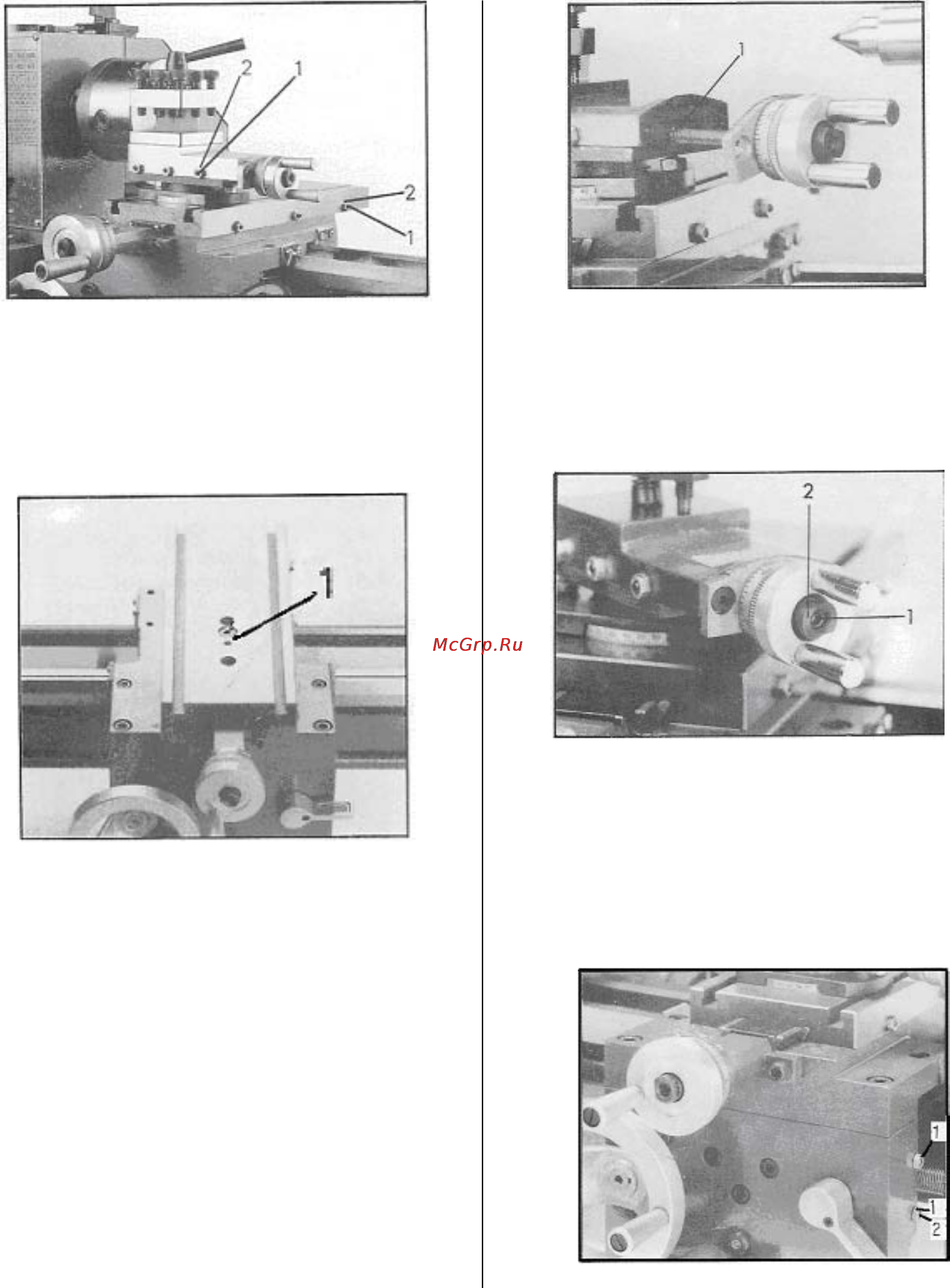

Рис.25

7.4 Регулировка поперечного суппорта

Снимите верхний суппорт и отрегулируйте

резьбовой штифт (1, Рис. 26) таким образом,

чтобы винт был снова без зазора соединен с

гайкой.

Рис. 26

7.5 Установка верхнего суппорта

Открутите опору винта, как показано на рисунке.

Отрегулируйте резьбовое кольцо (1, Рис.27)

таким образом, чтобы винт был снова без зазора

соединен с гайкой.

Рис.27

7.6 Регулировка винта верхнего суппорта

Освободите резьбовой штифт (1, Рис.28).

Отрегулируйте гайку (2) таким образом, чтобы

винт не имел зазора в радиальном направлении.

Закрутите гайку на резьбовом штифте.

Рис. 28

7.7 Регулировка гайки ходового винта

Открутите две гайки (1, Рис.29) справа на

фартуке суппорта и отрегулируйте установочный

винты (2) таким образом, чтобы половинки гайки

ходового винта без зазора были расположены в

своих направляющих.

Закрутите гайки и винты.

Рис.29
